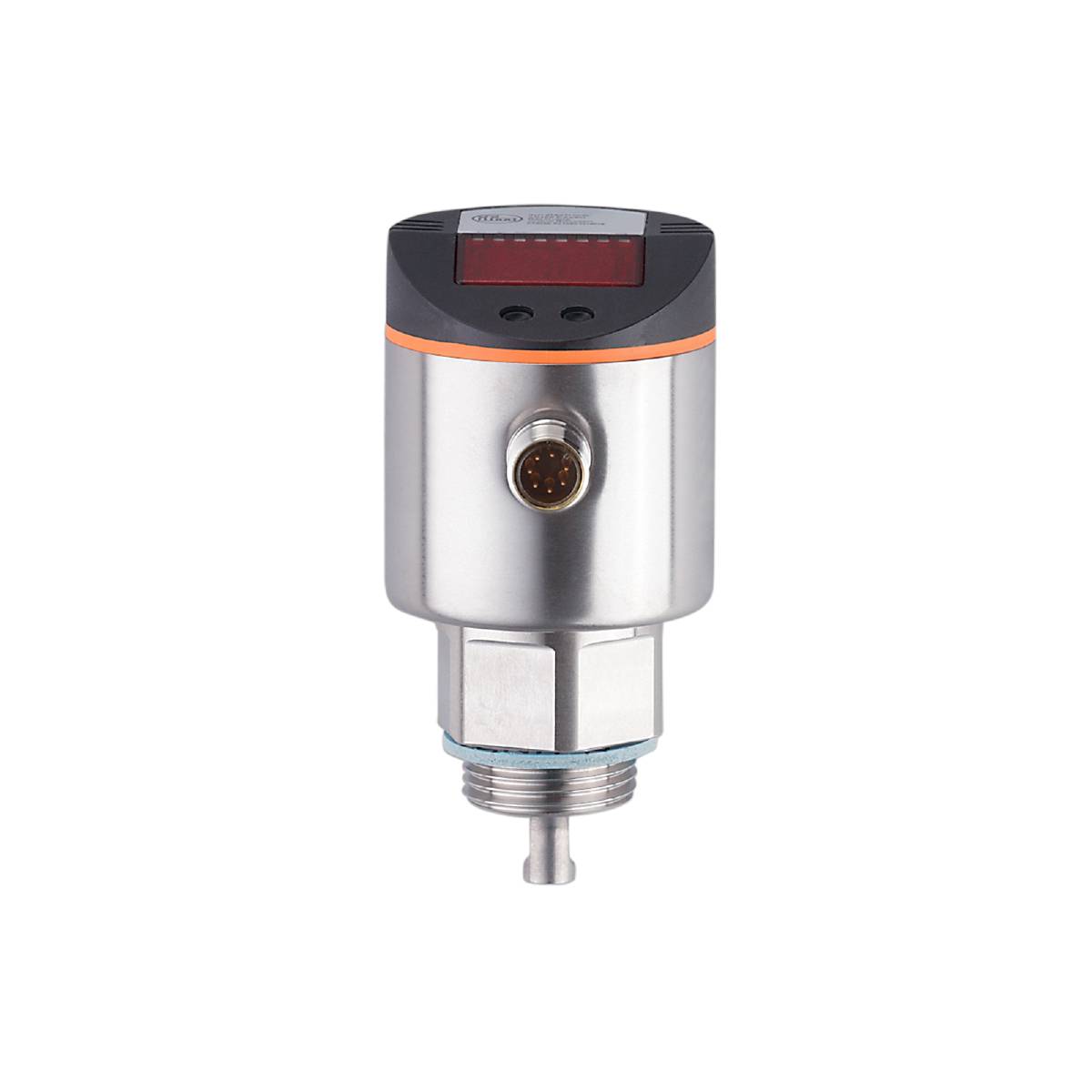

Ilustračný obrázok
ifm Electronic LR8000, LR8000 elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks
Kategória výrobku
elektronické hladinové čidlo
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Merací rozsah
1.58 m
Typ
LR8000
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (645,00 € / kus)
645,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm LR8000 Elektronický snímač hladiny
- Pre spoľahlivé monitorovanie hladiny nádrží a kontajnerov
- Vhodné pre vodu, oleje a chladiace mazivá
- Ľahko čitateľný 4-miestny LED displej
- Modulárny systém pozostávajúci z vyhodnocovacej elektroniky a tyče sondy
- Prispôsobenie rôznym výškam nádoby skrátením tyče sondy
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Aktívna plocha A [mm]: L-40; (pri nastavení na olej a médiá na báze oleja: L-60)
- Počet digitálnych výstupov: 4
- Počet vstupov a výstupov: Počet digitálnych výstupov: 4
- Displej: Zobrazovacia jednotka: 3 x LED, zelená; Stav spínania: 4 x LED, žltá; Úroveň: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
- Revízia IO-Link: 1.1
- Princíp merania hladiny: riadená mikrovlnná rúra
- Štandard SDCI: IEC 61131-9 CDV
- Dĺžka lišty L [mm]: 100...1600
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...60
- Použitie: na priemyselné použitie
- Rozlíšenie [mm]: 1
- Konštrukcia ochrany proti skratu: tepelná, taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; IO Link
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 3
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
- Dielektrická konštanta média: ≥ 1,8; (Pre médiá s DK 1,8...5 (napr. oleje) je na prevádzku potrebná koaxiálna trubica)
- Pevnosť v tlaku [bar]: 16
- Elektrická verzia: PNP
- Odporúčané médiá: voda; médiá na vodnej báze; oleje; médiá na báze oleja
- Celkový počet výstupov: 4
- Hmotnosť [g]: 380 450
- Hysterézia - rozsah nastavenia [mm]:> 5
- V krokoch po - Rozsah nastavenia [mm]: 5
- Neaktívna plocha I1 / I2 [mm]: 30 / 10; (pri nastavení na olej a médiá na báze oleja: 30/30)
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...85
- MAWP pre aplikácie podľa CRN [bar]: 16
- Max. pokles napätia spínací výstup DC [V]: 2,5
- Médiá: Tekuté médiá
- Chyba merania [mm]: ± 7
- Frekvencia merania [Hz]: 4
- Min. doba cyklu procesu [ms]: 2.3
- MTTF: 205
- Nevhodné pre: Pozri návod na obsluhu, kapitola „Použitie v súlade s určením“.
- Chyba posunu [mm]: 5
- Profily: žiadny profil
- Procesné pripojenie: závitové pripojenie G 3/4 vonkajší závit
- Analógové procesné dáta: 1
- Binárne údaje o procese: 4
- Procesná teplota [°C]: -25...80; (90< 1 hodina; pozri poznámku pod komentárom)
- Resetovací bod rP - rozsah nastavenia [mm]: 10... L-35
- Spínací bod SP - rozsah nastavenia [mm]: 15...L-30
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0066 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]:< 30
- Vplyv teploty na 10 K: ± 0,2 %
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4305 (nehrdzavejúca oceľ / 303); Pripojenie sondy: 1.4435 (nehrdzavejúca oceľ / 316L); PTFE; FKM; Tesnenie: vystužené vláknom NBR
- Opakovateľnosť [mm]: ± 5
- Kategória výrobku
elektronické hladinové čidlo
- Typ
LR8000
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Pripojenie
M12
- Výstupy
PNP
- Materiál
nerezová ocel
- Tesniaci materiál
NBR
- Materiál puzdra
Ušlechtilá ocel V2A
- Min. teplota média
-25 °C
- Max. teplota média
80 °C
- Prevádzkový tlak (max.)
16 bar
- Meracie presnosť ±
7 mm
- Min. merací rozsah
0.02 m
- Merací rozsah
1.58 m
- Merací rozsah
0.02 - 1.58 m
IP67
- Hmotnosť
0.3940 kg
- Min. okolitá teplota
-25 °C
- Max. okolitá teplota
60 °C
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321317 ifm Electronic LR8000, LR8000 elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321317 ifm Electronic LR8000, LR8000 elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks
Popis
ifm LR8000 Elektronický snímač hladiny
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
