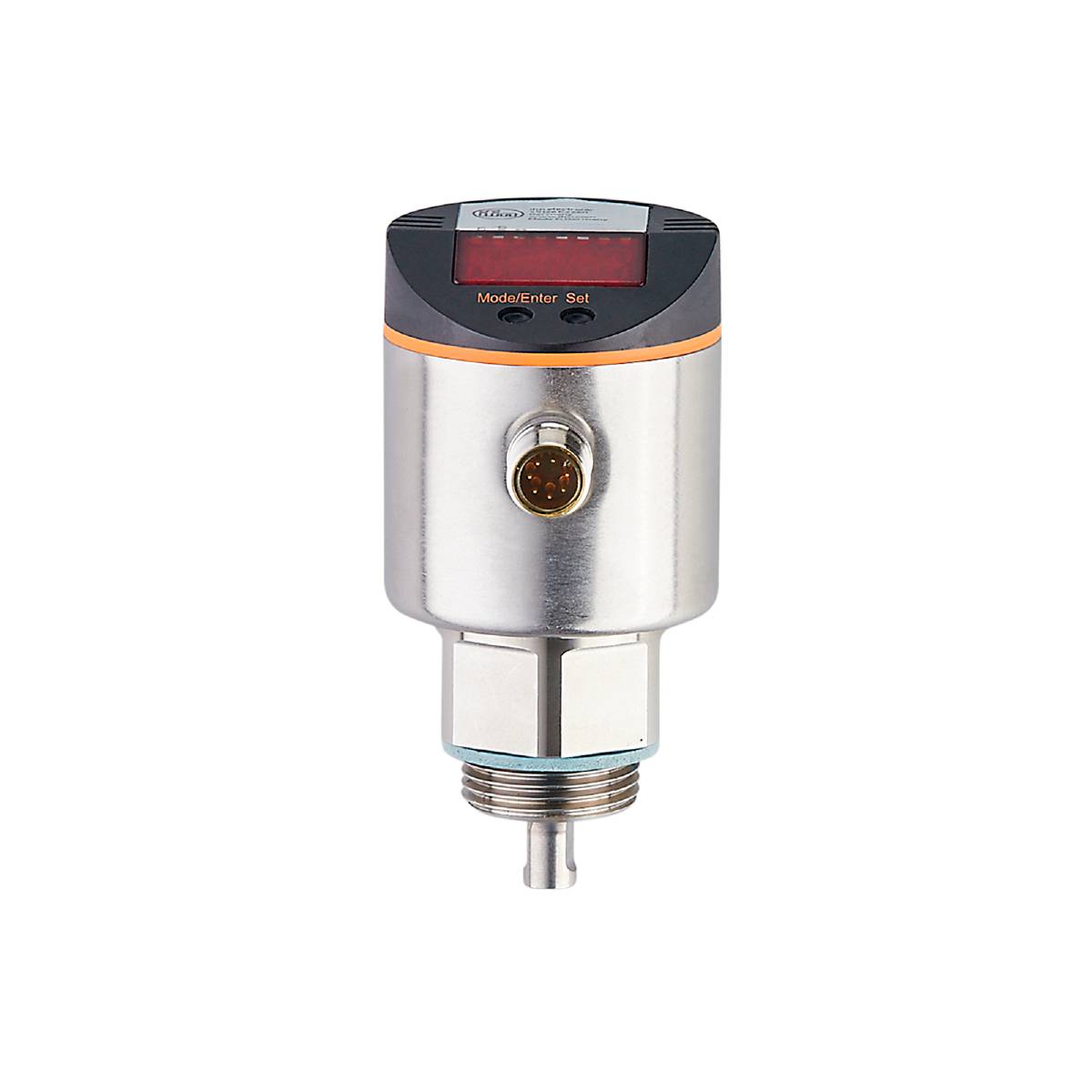

Ilustračný obrázok
ifm Electronic LR8010, LR8010 elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks
Kategória výrobku
elektronické hladinové čidlo
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Merací rozsah
1.58 m
Typ
LR8010
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (715,00 € / kus)
715,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm LR8010 Elektronický snímač hladiny
- Pre spoľahlivé monitorovanie hladiny nádrží a kontajnerov
- Vhodné pre vodu, oleje a chladiace mazivá
- Pri použití ako ochrana proti preplneniu so schválením podľa WHG
- Modulárny systém pozostávajúci z vyhodnocovacej elektroniky a tyče sondy
- Prispôsobenie rôznym výškam nádoby skrátením tyče sondy
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Aktívna plocha A [mm]: L-40; (pri nastavení na olej a médiá na báze oleja: L-60)
- Počet digitálnych výstupov: 4
- Počet vstupov a výstupov: Počet digitálnych výstupov: 4
- Displej: Zobrazovacia jednotka: 3 x LED, zelená; Stav spínania: 4 x LED, žltá; Úroveň: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
- Revízia IO-Link: 1.1
- Princíp merania hladiny: riadená mikrovlnná rúra
- Štandard SDCI: IEC 61131-9
- Dĺžka lišty L [mm]: 100...1600
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: 0...60
- Použitie: na priemyselné použitie
- Rozlíšenie [mm]: 1
- Konštrukcia ochrany proti skratu: tepelná, taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 3
- Špeciálna vlastnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
- Dielektrická konštanta média: ≥ 2
- Pevnosť v tlaku [bar]: 4
- Elektrická verzia: PNP
- Odporúčané médiá: voda; médiá na vodnej báze; Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja
- Celkový počet výstupov: 4
- Hmotnosť [g]: 402 000
- Hysterézia - rozsah nastavenia [mm]:> 5
- Hysterézia OP - rozsah nastavenia [mm]: 10
- V krokoch po - Rozsah nastavenia [mm]: 5
- Neaktívna plocha I1 / I2 [mm]: 30 / 10; (pri nastavení na olej a médiá na báze oleja: 30/30)
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -25...80
- Max. pokles napätia spínací výstup DC [V]: 2,5
- Médiá: Tekuté médiá
- Chyba merania [mm]: ± 7
- Frekvencia merania [Hz]: 4
- Min. doba cyklu procesu [ms]: 2.3
- Inštalácia: Prevádzkujte len v spojení so sondou a koaxiálnou trubicou
- MTTF: 198
- Nevhodné pre: Pozri návod na obsluhu, kapitola „Použitie v súlade s určením“.
- Chyba posunu [mm]: 5
- Profily: žiadny profil
- Procesné pripojenie: závitové pripojenie G 3/4 vonkajší závit
- Analógové údaje spracovania: 1
- Binárne údaje o procese: 4
- Procesná teplota [°C]: 0...80; (pozri poznámku pod komentárom)
- Resetovací bod rP - rozsah nastavenia [mm]: 10... L-35
- Spínací bod SP - rozsah nastavenia [mm]: 15...L-30
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0066 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]:< 30
- Vplyv teploty na 10 K: ± 0,2 %
- Spínací bod preplnenia OP - rozsah nastavenia [mm]: 70...L-30
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -500
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: Senzor:: 1.4305 (nehrdzavejúca oceľ / 303); 1.4435 (nehrdzavejúca oceľ / 316L); PTFE; FKM; NBR vlákno vystužené; Tyč sondy: 1.4404 (nehrdzavejúca oceľ / 316L); Koaxiálna trubica:: 1.4301 (nehrdzavejúca oceľ / 304); 1.4404 (nehrdzavejúca oceľ / 316L); 1.4310 (nehrdzavejúca oceľ / 301); PPS vystužené vláknom
- Opakovateľnosť [mm]: ± 5
- Schválenie: WHG; Všeobecný súhlas stavebného úradu; Ochrana proti preplneniu
- Kategória výrobku
elektronické hladinové čidlo
- Typ
LR8010
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Pripojenie
M12
- Výstupy
PNP
- Min. merací rozsah
0.02 m
- Merací rozsah
1.58 m
- Merací rozsah
0.02 - 1.58 m
- Min. okolitá teplota
0 °C
- Max. okolitá teplota
60 °C
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3321536 ifm Electronic LR8010, LR8010 elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321536 ifm Electronic LR8010, LR8010 elektronické hladinové čidlo, 0.02 - 1.58 m, 18 - 30 V/DC, 1 ks
Popis
ifm LR8010 Elektronický snímač hladiny
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
