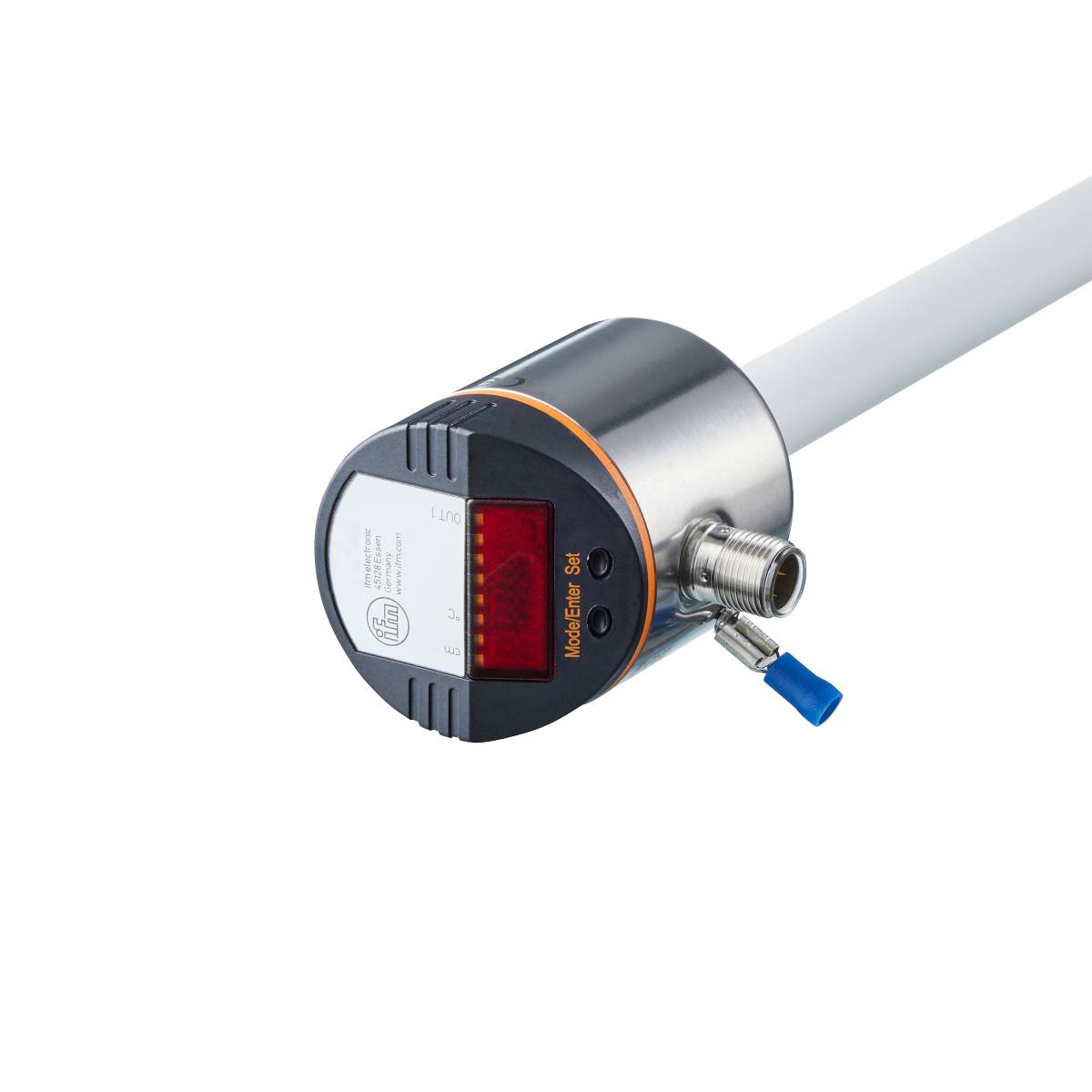

ifm Electronic LT3924, LT3924 hladinové a teplotné čidlo, 18 - 30 V/DC, 1 ks
Kategória výrobku
hladinové a teplotné čidlo
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Druh obalu
Piece
Typ
LT3924
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (729,00 € / kus)
729,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm LT3924 Elektronický snímač hladiny a teploty
- Spoľahlivé monitorovanie hladiny v kontajneroch a nádržiach
- Na použitie vo vode, olejoch a chladiacich mazivách
- Pohodlné nastavenie spínacej funkcie a spínacích bodov
- Monitorovanie hladiny a teploty iba jedným zariadením
- Ľahko čitateľný 4-miestny LED displej
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Rozmery [mm]: Ø 16
- Aktívna plocha A [mm]: 585
- Analógové výstupné napätie [V]: 0...10, invertovateľné
- Analógový výstupný prúd [mA]: 4...20, invertovateľný
- Dynamika odozvy T09 - sledovanie teploty [s]: 90
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 2 x LED, zelená (cm, °C); Stav spínania: 1 x LED, žltá; Namerané hodnoty: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
- Pevnosť v tlaku [MPa]: 0,05
- Revízia IO-Link: 1.1
- Štandard SDCI: IEC 61131-9
- Dĺžka lišty L [mm]: 728
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: 0...60
- Výrobné nastavenie: Minerálne oleje
- Opakovateľnosť: ±2
- Rozlíšenie [mm]: 5
- Rozlíšenie - sledovanie teploty [K]: 0,5
- Rozlíšenie spínaného výstupu - sledovanie teploty [K]: 0,5
- Konštrukcia ochrany proti skratu: tepelná, taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 3
- Prevádzkové napätie [V]: 18...30 DC
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
- Dielektrická konštanta média:> 2
- Elektrická verzia: PNP/NPN
- Celkové výstupy: 2
- Hmotnosť [g]: 509 750
- Hysterézia OP - rozsah nastavenia [mm]: 4
- V krokoch po - Rozsah nastavenia [mm]: 10
- V krokoch po - Monitorovanie teploty [°C]: 0,5
- Neaktívna plocha I1 / I2 [mm]: 104 / 39
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -25...80
- Max. záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2,5
- Médiá: Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja; voda; médiá podobné vode
- Stredná teplota - chladiace mazivo [°C]: 0...35; (s potrubím klimatizácie E43102 35...55)
- Teplota média - olej [°C]: 0...70
- Teplota média - voda [°C]: 0...35; (s potrubím klimatizácie E43102 35...55)
- Krátkodobá stredná teplota - olej [°C]: 0...90; (< 1 hodina)
- Rozsah merania - sledovanie teploty [°C]: -20...90
- Chyba merania: ± 5
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu procesu [ms]: 4,5
- MTTF: 223
- Nevhodné pre: vysoko vodivé médiá; priľnavé médiá; granule; hromadný tovar; kyseliny; Lye
- Napätie nulového signálu [V]: 0
- Prúd nulového signálu [mA]: 4,0
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; prúdový/napäťový výstup; SP/rP poloha; úprava operácie; výber médií; nastavenie posunu; Oneskorenie preraďovania/podraďovania
- Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
- Analógové procesné dáta: 4
- Binárne údaje o procese: 1
- Referenčný bod OP - Rozsah nastavenia [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Spínací bod rP - rozsah nastavenia [mm]: 50...580
- Spínací bod rP - monitorovanie teploty [°C]: -20...89,5
- Spínací bod SP - rozsah nastavenia [mm]: 60...590
- Spínací bod SP - sledovanie teploty [°C]: -19,5...90
- Presnosť spínacieho bodu - sledovanie teploty [K]: ± 1,5
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A
- Prúdová spotreba [mA]:< 50
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Plné napätie signálu [V]: 10
- Prúd plného signálu [mA]: 20
- Materiály prichádzajúce do styku s médiom: PP
- Druh obalu
Piece
- Kategória výrobku
hladinové a teplotné čidlo
- Typ
LT3924
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Pripojenie
M12
- Reakčná doba
90 s
- Výstupy
PNP
NPN
- Materiál
PP
- Min. teplota média
0 °C
- Max. teplota média
70 °C
- Hmotnosť
509.750 g
- Min. okolitá teplota
0 °C
- Max. okolitá teplota
60 °C
- Dĺžka
728 mm
- (Ø)
16 mm
- Rozmer.
(Ø x d) 16 mm x 728 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3321553 ifm Electronic LT3924, LT3924 hladinové a teplotné čidlo, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321553 ifm Electronic LT3924, LT3924 hladinové a teplotné čidlo, 18 - 30 V/DC, 1 ks
Popis
ifm LT3924 Elektronický snímač hladiny a teploty
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
