ifm Electronic LT8924, LT8924 hladinové a teplotné čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

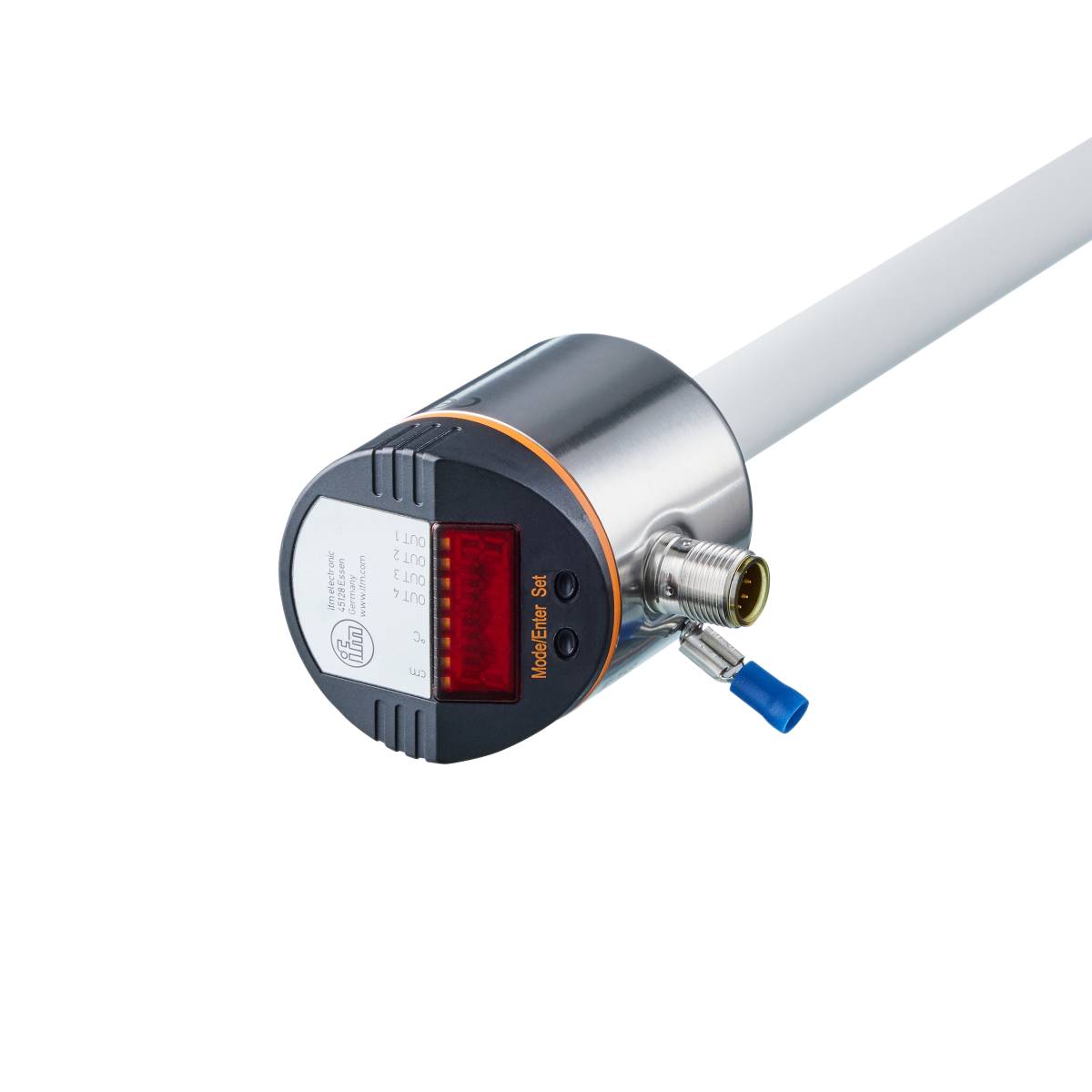

Elektronické meracie zariadenie s digitálnym displejom, tlakovou stupnicou a modrým ventilom. Používa sa na meranie prietoku kvapalín.
Ilustračný obrázok
Kategória výrobku
hladinové a teplotné čidlo
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Merací rozsah
0.636 m
Typ
LT8924
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 27. 11.
Počet
Celkom (739,00 € / kus)
739,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

ifm LT8924 Elektronický snímač hladiny a teploty

  • Spoľahlivé monitorovanie hladiny v kontajneroch a nádržiach
  • Na použitie vo vode, olejoch a chladiacich mazivách
  • Pohodlné nastavenie spínacej funkcie a spínacích bodov
  • Monitorovanie hladiny a teploty iba jedným zariadením
  • Ľahko čitateľný 4-miestny LED displej
  • Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link

Technické parametre

  • Rozmery [mm]: Ø 16
  • Aktívna plocha A [mm]: 585
  • Dynamika odozvy T09 - sledovanie teploty [s]: 90
  • Počet digitálnych výstupov: 4
  • Počet vstupov a výstupov: Počet digitálnych výstupov: 4
  • Displej: Zobrazovacia jednotka: 2 x LED, zelená (cm, °C); Stav spínania: 4 x LED, žltá (OUT4...OUT1); Namerané hodnoty: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
  • Pevnosť v tlaku [MPa]: 0,05
  • Revízia IO-Link: 1.1
  • Princíp merania hladiny: kapacitný
  • Štandard SDCI: IEC 61131-9
  • Dĺžka lišty L [mm]: 728
  • Typ prenosu IO-Link: COM2 (38,4 kBaud)
  • Teplota okolia-1 [°C]: 0...60
  • Výrobné nastavenie: 2 úrovňové spínacie výstupy (OUT1, OUT2); 2 spínacie výstupy teplota (OUT3, OUT4); Minerálne oleje
  • Opakovateľnosť: ±2
  • Rozlíšenie [mm]: 10
  • Rozlíšenie - sledovanie teploty [K]: 0,5
  • Rozlíšenie spínacieho výstupu - sledovanie teploty [K]: 0,5
  • Konštrukcia ochrany proti skratu: tepelná, taktovaná
  • Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
  • Výstupný signál: spínací signál; IO Link
  • Požadovaná trieda hlavného portu: A
  • Čas oneskorenia pripravenosti [s]:< 3
  • Prevádzkové napätie [V]: 18...30 DC
  • Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
  • Dielektrická konštanta média:> 2
  • Elektrická verzia: PNP/NPN
  • Celkový počet výstupov: 4
  • Hmotnosť [g]: 499 250
  • Hysterézia OP - rozsah nastavenia [mm]: 4
  • V krokoch po - Rozsah nastavenia [mm]: 10
  • V krokoch po - Monitorovanie teploty [°C]: 0,5
  • Neaktívna plocha I1 / I2 [mm]: 104 / 39
  • Komunikačné rozhranie: IO-Link
  • Ochrana proti skratu: áno
  • Skladovacia teplota [°C]: -25...80
  • Max. pokles napätia spínací výstup DC [V]: 2,5
  • Médiá: Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja; voda; médiá podobné vode
  • Stredná teplota - chladiace mazivo [°C]: 0...35; (s potrubím klimatizácie E43102 35...55)
  • Teplota média - olej [°C]: 0...70
  • Teplota média - voda [°C]: 0...35; (s potrubím klimatizácie E43102 35...55)
  • Krátkodobá stredná teplota - olej [°C]: 0...90; (< 1 hodina)
  • Rozsah merania - sledovanie teploty [°C]: -20...90
  • Chyba merania: ± 5
  • Min. doba cyklu procesu [ms]: 4,5
  • MTTF: 225
  • Nevhodné pre: vysoko vodivé médiá; priľnavé médiá; granule; hromadný tovar; kyseliny; Lye
  • Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; SP/rP poloha; chirurgická poloha; úprava operácie; výber médií; nastavenie posunu; zobrazovacia jednotka; Priradenie procesných hodnôt
  • Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
  • Analógové procesné dáta: 4
  • Binárne údaje o procese: 4
  • Referenčný bod OP - Rozsah nastavenia [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
  • Resetovací bod rP - rozsah nastavenia [mm]: 50...580
  • Spínací bod rP - sledovanie teploty [°C]: -20...89,5
  • Spínací bod SP - rozsah nastavenia [mm]: 60...590
  • Spínací bod SP - sledovanie teploty [°C]: -19,5...90
  • Presnosť spínacieho bodu - sledovanie teploty [K]: ± 1,5
  • Trieda ochrany: IP 67
  • Trieda ochrany: III
  • Režim SIO: áno
  • Zástrčka: Rozloženie kolíkov: 0066 - Zástrčka: 1 x M12; Kódovanie: A
  • Spotreba prúdu [mA]:< 50
  • Dôkaz preťaženia: áno
  • Ochrana proti prepólovaniu: áno
  • Materiály prichádzajúce do styku s médiom: PP
Kategória výrobku

hladinové a teplotné čidlo

Typ

LT8924

Min. prevádzkové napätie

18 V/DC

Prevádzkové napätie max.

30 V/DC

Prevádzkové napätie

18 - 30 V/DC

Vlastnosti

LED kontrolka

Pripojenie

M12

Reakčná doba

90 s

Výstupy

PNP

NPN

Materiál

PP

Materiál puzdra

PP

Min. teplota média

0 °C

Max. teplota média

70 °C

Min. merací rozsah

0.05 m

Merací rozsah

0.636 m

Merací rozsah

0.05 - 0.636 m

Hmotnosť

499.250 g

Min. okolitá teplota

0 °C

Max. okolitá teplota

60 °C

Dĺžka

728 mm

(Ø)

16 mm

Rozmer.

(Ø x d) 16 mm x 728 mm

Obsah

1 ks

Spĺňa RoHS

áno

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3321571 ifm Electronic LT8924, LT8924 hladinové a teplotné čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3321571 ifm Electronic LT8924, LT8924 hladinové a teplotné čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

Popis

ifm LT8924 Elektronický snímač hladiny a teploty
