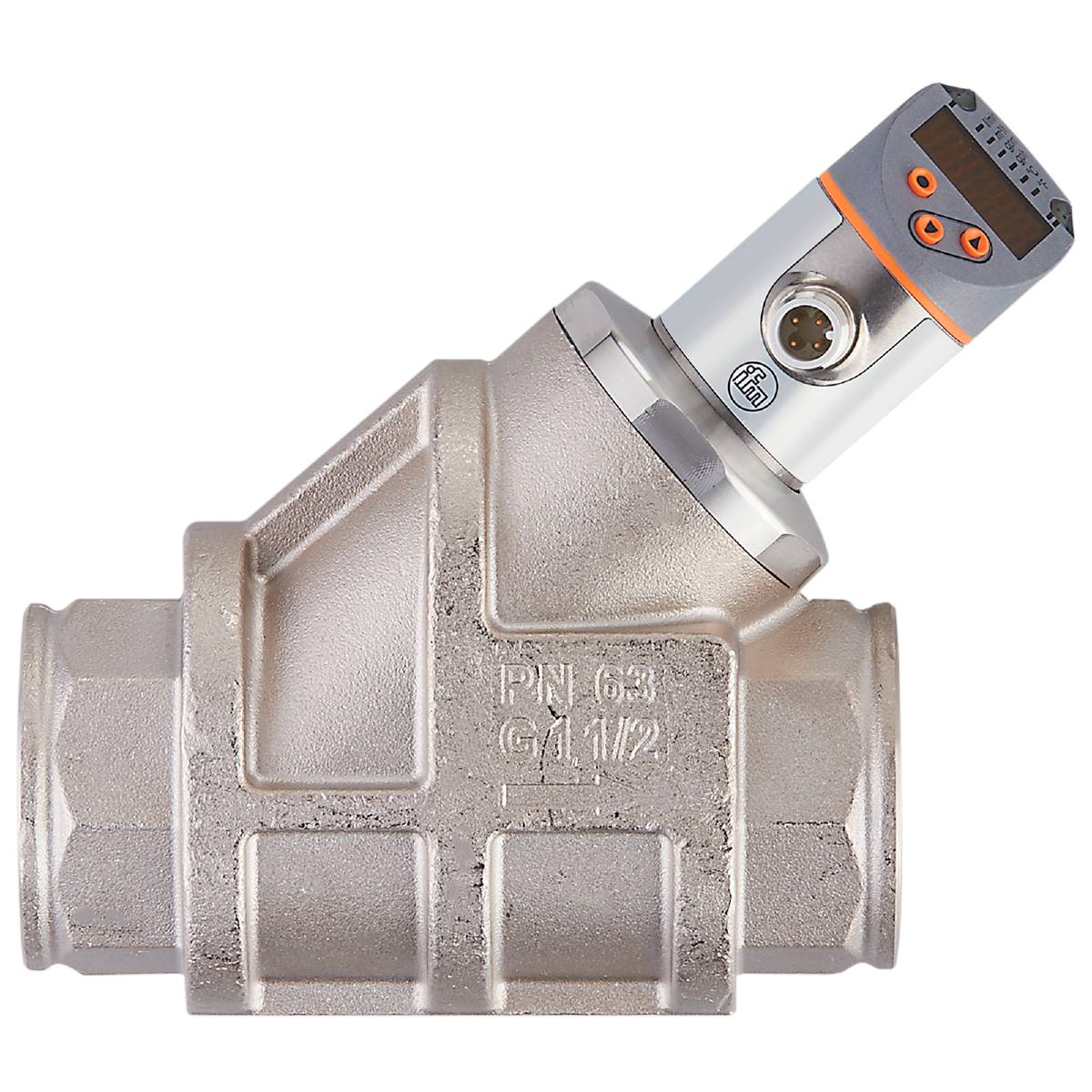

ifm Electronic SB2257, SB2257 mechatronické čidlo prietoku, 18 - 30 V/DC, 1 ks
Kategória výrobku
mechatronické čidlo prietoku
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
SB2257
Prevádzkové napätie
18 - 30 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (755,00 € / kus)
755,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
mechatronický prietokomer ifm SB2257
- Žiadne poškodenie spôsobené rýchlym prietokom alebo zmenami teploty
- Vysoká dynamika merania znižuje rôznorodosť variantov
- Nie sú potrebné žiadne vstupné a výstupné časti
- Špecifická kalibrácia oleja ponúka najlepšie výsledky merania
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógový výstupný prúd [mA]: 4...20
- Dynamika odozvy T05 / T09 - monitorovanie teploty [s]: T09 = 120 (Q> 1 l/min)
- Doba odozvy - monitorovanie prietoku [s]: 0,01
- Displej: Zobrazovacia jednotka: 6 x LED, zelená; Stav spínania: 2 x LED, žltá; Namerané hodnoty: alfanumerický displej, červený/zelený striedavý displej, 4 číslice; Programovanie: alfanumerický displej, 4 číslice
- Rozsah zobrazenia - sledovanie teploty [°C]: -32...122
- Rozsah zobrazenia - sledovanie teploty [°F]: -25,6...251,6
- Rozsah zobrazenia [gph]: 0...3805
- Rozsah zobrazenia [gpm]: 0...63,4
- Rozsah zobrazenia [l/min]: 0...240
- Rozsah zobrazenia [m³/h]: 0...14,4
- Pevnosť v tlaku [MPa]: 6.3
- Revízia IO-Link: 1.1
- Veľkosť kroku - spínací výstup [s] sledovania prúdu: 0,1
- Veľkosť kroku - monitorovanie prietoku analógový výstup [s]: 0,1
- Štandard SDCI: IEC 61131-9 CDV
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: 0...60
- Rozlíšenie [gph]: 1
- Rozlíšenie [gpm]: 0,1
- Rozlíšenie [l/min]: 0,1
- Rozlíšenie [m³/h]: 0,01
- Rozlíšenie - sledovanie teploty [°C]: 0,1
- Rozlíšenie - sledovanie teploty [°F]: 0,1
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; frekvenčný signál; IO Link
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 3
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC; (podľa SEL/PEL)
- Útlm analógového výstupu dAA - sledovanie prietoku [s]: 0...5
- Hodnota procesu tlmenia dAP - monitorovanie prietoku [s]: 0...5
- Pevnosť v tlaku [bar]: 63
- Smernica o tlakových zariadeniach: Správna technická prax
- Frekvencia v koncovom bode FRP [Hz]: 10...10000
- Frekvencia v koncovom bode FRP - sledovanie teploty [Hz]: 10...10000
- Výstupná frekvencia [Hz]: 0...10000
- Koncový bod frekvencie FEP [gph]: 210...3170
- Koncový bod frekvencie FEP [gpm]: 3,5...52,8
- Koncový bod frekvencie FEP [l/min]: 13,4...200
- Koncový bod frekvencie FEP [m³/h]: 0,8...12
- Koncový bod frekvencie FEP - sledovanie teploty [°C]: 12...100
- Koncový bod frekvencie FEP - sledovanie teploty [°F]: 53,6...212
- Počiatočný bod frekvencie FSP - sledovanie teploty [°C]: -10...78
- Počiatočný bod frekvencie FSP - sledovanie teploty [°F]: 14...172,4
- Presnosť - monitorovanie teploty [K]: 3 (25°C; Q> 1 l/min)
- Presnosť (v meracom rozsahu) - Monitorovanie prietoku: ± 5% MEW; (O> 1 l/min; 20...70 °C stredná teplota)
- Celkové výstupy: 2
- Hmotnosť [g]: 2809 500
- V krokoch - Monitorovanie teploty [°C]: 0,1
- V krokoch po - Monitorovanie teploty [°F]: 0,2
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -15...80
- Max. záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Tekuté médiá; Oleje (viskozita 46 mm²/s pri 40 °C)
- Teplota média [°C]: -10...100
- Rozsah merania [gph]: 65...3170
- Rozsah merania [gpm]: 1,1...52,8
- Rozsah merania [l/min]: 4...200
- Rozsah merania [m³/h]: 0,24...12
- Rozsah merania - sledovanie teploty [°C]: -10...100
- Rozsah merania - sledovanie teploty [°F]: 14...212
- Dynamika merania: 1:50
- Min. doba cyklu procesu [ms]: 3.2
- MTTF: 145
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; prúdový/frekvenčný výstup; Spínanie útlmu/analógový výstup; Displej je možné otočiť / vypnúť; štandardná jednotka merania; hodnota farebného procesu; Kalibračný faktor
- Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
- Procesné pripojenie: Závitové pripojenie G 1 1/2 vnútorný závit
- Analógové procesné dáta: 2
- Binárne údaje o procese: 2
- Resetovací bod rP [gph]: 0...3150
- Resetovací bod rP [gpm]: 0...52,5
- Spínací bod rP [l/min]: 0...198,6
- Bod spätného prepnutia rP [m³/h]: 0...11,92
- Spínací bod rP - monitorovanie teploty [°C]: -10...99,3
- Spínací bod rP - sledovanie teploty [°F]: 14...210,8
- Spínací bod SP [gph]: 20...3170
- Spínací bod SP [gpm]: 0,3...52,8
- Spínací bod SP [l/min]: 1,4...200
- Spínací bod SP [m³/h]: 0,08...12
- Spínací bod SP - sledovanie teploty [°C]: -9,3...100
- Spínací bod SP - sledovanie teploty [°F]: 15,2...212
- Mechanické spínacie cykly: 10 miliónov
- Veľkosť kroku [gph]: 5
- Veľkosť kroku [gpm]: 0,1
- Veľkosť kroku [Hz]: 10
- Prírastok [l/min]: 0,02
- Veľkosť kroku [m³/h]: 0,02
- Veľkosť kroku - sledovanie teploty [Hz]: 10
- Trieda ochrany: IP 65; IP67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Spotreba prúdu [mA]:< 50
- Prúdová zaťažiteľnosť na výstup [mA]: 150; (200: ...60 °C; teplota okolia; 250: ...40 °C; teplota okolia)
- Teplotný drift - sledovanie teploty: 0,029 °C / K
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4401 (nehrdzavejúca oceľ / 316); 1.4404 (nehrdzavejúca oceľ / 316L); mosadz (2,0371); Chemicky poniklovaná mosadz; PPS; O-krúžok: FKM
- Opakovateľnosť - monitorovanie prietoku: ± 1% MEW
- Kategória výrobku
mechatronické čidlo prietoku
- Typ
SB2257
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Pripojenie
M12
- Reakčná doba
0.01 s
- Výstupy
IO-Link
- Materiál
nerezová ocel
- Tesniaci materiál
FKM
- Min. teplota média
-10 °C
- Max. teplota média
100 °C
- Prevádzkový tlak (max.)
63 bar
- Meracie presnosť ±
5 %
- Hmotnosť
2809.500 g
- Min. okolitá teplota
0 °C
- Max. okolitá teplota
60 °C
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3321574 ifm Electronic SB2257, SB2257 mechatronické čidlo prietoku, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321574 ifm Electronic SB2257, SB2257 mechatronické čidlo prietoku, 18 - 30 V/DC, 1 ks
