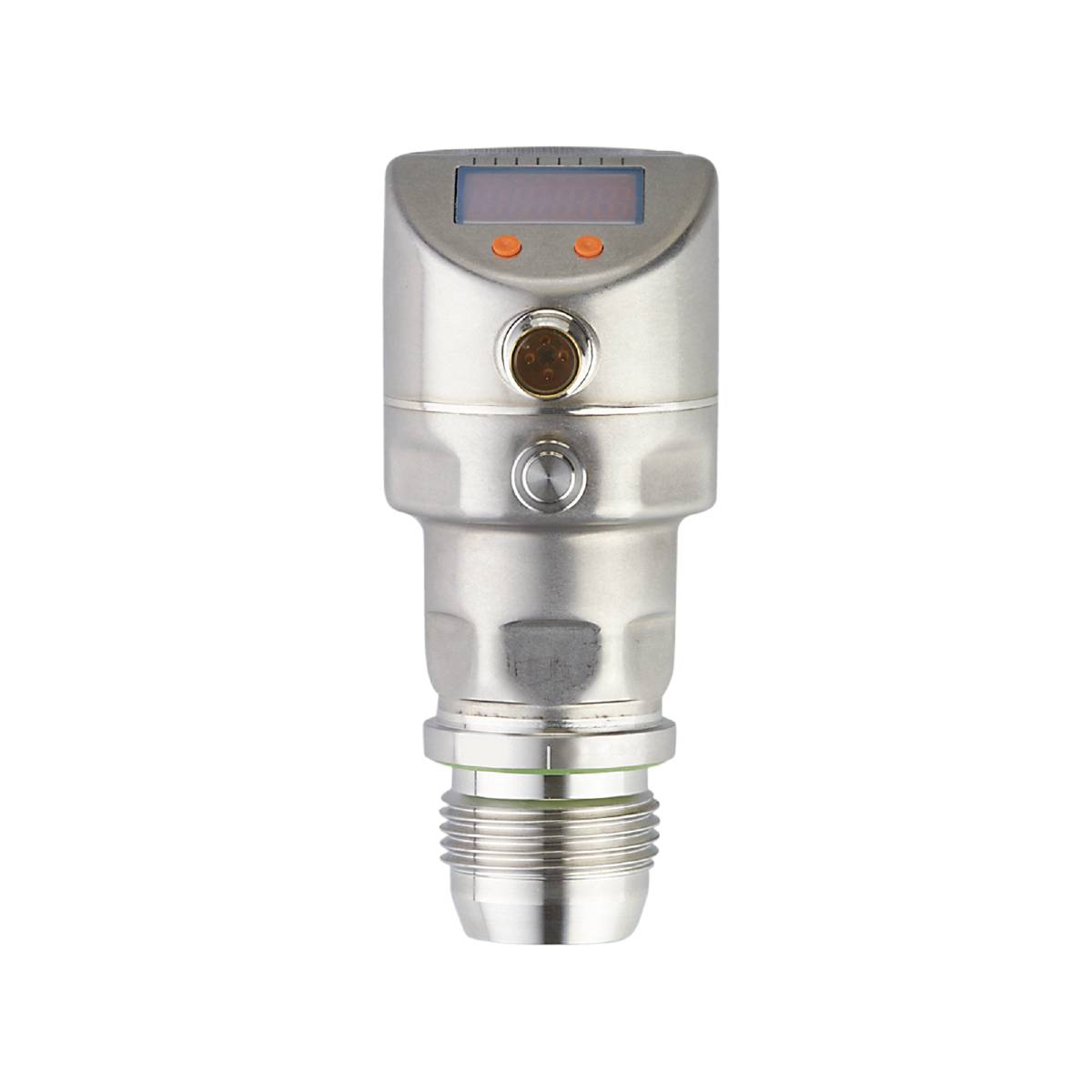

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PI2602 -0.1 MPa do 10 MPa M12 1 rozpínací, 1 spínací, analógové Single
Druh obalu
Single
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
10 MPa
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 325,00 € / kus)
1 325,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm PI2602 Elektronický snímač tlaku
- Robustné puzdro z nehrdzavejúcej ocele pre použitie v potravinárskom a nápojovom priemysle
- Hygienický dizajn v prednej časti
- Odoláva vysokotlakovému čisteniu agresívnymi čistiacimi prostriedkami
- Vysoká teplotná odolnosť a vysoká trieda ochrany
- Programovateľný analógový a spínací výstup
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógový výstupný prúd [mA]: 4...20, invertovateľný; (škálovateľné)
- Analógový koncový bod [bar]: 24...100
- Analógový koncový bod [MPa]: 2,4...10
- Analógový koncový bod [psi]: 348...1450
- Analógový počiatočný bod [bar]: -1...75
- Analógový počiatočný bod [MPa]: -0,1...7,5
- Analógový počiatočný bod [psi]: -15...1088
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: LED, zelená; Stav spínania: LED, žltá; Funkčný displej: alfanumerický displej, 4 číslice; Namerané hodnoty: alfanumerický displej, 4 číslice
- Zobrazovacia jednotka: bar; MPa; psi; % rozpätia
- Pevnosť v tlaku [MPa]: 20
- Pevnosť v tlaku [psi]: 2900
- V prírastkoch [MPa]: 0,01
- Revízia IO-Link: 1.0
- Charakteristická odchýlka krivky:< ±0,5; (Zníženie 1:1, linearita vrátane hysterézie a opakovateľnosti, nastavenie hraničného bodu podľa DIN EN IEC 62828-1)
- Percentuálny rozsah odchýlky linearity:< ±0,15; (Znížte 1:1)
- Rozsah merania [MPa]: -0,1...10
- Min. deštrukčný tlak [MPa]: 65
- Resetovací bod rP [MPa]: -0,1...9,98
- Spínací bod SP [MPa]: -0,08...10
- Rozsah presnosti spínacích bodov:< ±0,5; (Znížte 1:1)
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10K; Znížte 1:1)
- Použitie: Zapustené čelo pre potravinársky a nápojový priemysel
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link; (konfigurovateľné)
- Môže sa použiť v obmedzenom rozsahu na: Použitie v plynných médiách pri tlakoch> 25 bar len na vyžiadanie
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti - 2_drôt [s]: 1
- Čas oneskorenia pripravenosti - 3_drôt [s]: 0,5
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie - 2_drôt [V]: 20...32 DC
- Prevádzkové napätie - 3_drôt [V]: 18...32 DC
- Útlm analógového výstupu dAA [s]: 0,01...99,99
- Hodnota procesu tlmenia dAP [s]: 0...30
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC - 3_wire [mA]: 250
- Typ tlaku: relatívny tlak; vákuum
- Pevnosť v tlaku [bar]: 200
- Elektrická verzia: PNP/NPN
- Celkové výstupy: 2
- Hmotnosť [g]: 374 000
- Hysterézna odchýlka:< ±0,15; (Znížte 1:1)
- V prírastkoch [bar]: 0,1
- V prírastkoch [psi]: 1
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (Znížte 1:1; ročne)
- Max. záťaž - 2_vodiče [Ω]: 300
- Max. záťaž - 3_drôt [Ω]: (Ub - 10 V) / 20 mA
- Max. pokles napätia spínací výstup DC - 3_wire [V]: 2
- Médiá: Pastovité a tuhé médiá; Kvapalné a plynné médiá
- Teplota média [°C]: -25...125; (145 max. 1 h)
- Rozsah merania [bar]: -1...100
- Rozsah merania [psi]: -15...1450
- Min. doba odozvy spínacieho výstupu dAP - 3_wire [ms]: 3
- Min. tlak pri roztrhnutí [bar]: 650
- Min. tlak pri roztrhnutí [psi]: 9425
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. doba cyklu procesu [ms]: 2.3
- MTTF: 154
- Profily: žiadny profil
- Procesné pripojenie: Závitové pripojenie G 1 vonkajší závitový tesniaci kužeľ
- Analógové procesné dáta: 1
- Binárne údaje o procese: 2
- Bod spätného prepnutia rP [bar]: -1...99,8
- Resetovací bod rP [psi]: -15...1448
- Spínacia frekvencia DC - 3_wire [Hz]: 125
- Spínací bod SP [bar]: -0,8...100
- Spínací bod SP [psi]: -12...1450
- Trieda ochrany: IP 67; IP68; IP69K
- Trieda ochrany: III
- Režim SIO: áno
- Kroková doba odozvy analógový výstup - 2_wire [ms]: 45
- Kroková doba odozvy analógový výstup - 3_wire [ms]: 7
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdový odber - 2_drôt [mA]: 3,6...21
- Spotreba prúdu - 3_vodiče [mA]:< 45
- Nulový bod teplotného koeficientu:< ±0,2; (0...70 °C)
- Rozsah teplotného koeficientu:< ±0,2; (0...70 °C)
- Voľný mŕtvy priestor: áno
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: Keramika (99,9 % Al2O3); 1.4435 (nehrdzavejúca oceľ / 316L); Povrchová úprava: Ra< 0,4 / Rz 4; PTFE
- Druh obalu
Single
- Kategória výrobku
senzor tlaku
- Typ
PI2602
- Pripojenie
M12
- Vyhotovenie (senzory)
relatívny tlak
- Reakčná doba
3 ms
- Výstupy
PNP
NPN
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
IO-Link
- Min. merací rozsah tlaku
-0.1 MPa
- Max. merací rozsah tlaku
10 MPa
- Rozsah merania (tlak)
-0.1 MPa do 10 MPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
32 V/DC
- Prevádzkové napätie
18 - 32 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
analógové
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
374.000 g
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3321705 ifm Electronic senzor tlaku 1 ks PI2602 -0.1 MPa do 10 MPa M12 1 rozpínací, 1 spínací, analógové Single
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321705 ifm Electronic senzor tlaku 1 ks PI2602 -0.1 MPa do 10 MPa M12 1 rozpínací, 1 spínací, analógové Single
Popis
ifm PI2602 Elektronický snímač tlaku
