Ilustračný obrázok

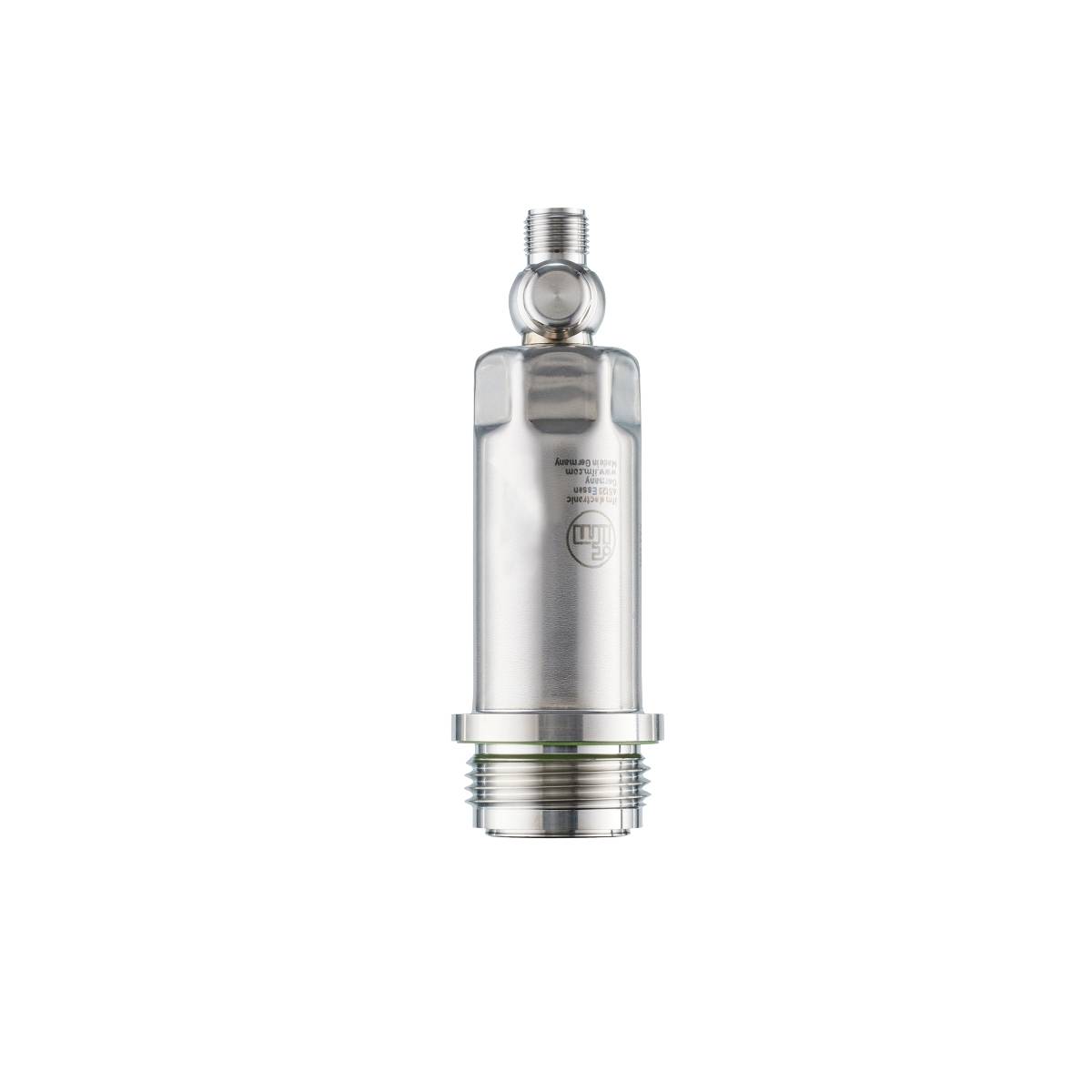

ifm Electronic senzor tlaku 1 ks PM1708 -1.25 kPa do 25 kPa M12 analógové
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
25 kPa
Prevádzkové napätie max.
30 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (995,00 € / kus)
995,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm PM1708 Elektronický snímač tlaku
- Robustné puzdro z nehrdzavejúcej ocele pre použitie v potravinárskom a nápojovom priemysle
- Hygienický dizajn zapustený spredu
- Odoláva vysokotlakovému čisteniu agresívnymi čistiacimi prostriedkami
- Vysoká teplotná odolnosť a vysoká trieda ochrany
- Presný analógový výstup a pohodlná komunikácia cez IO-Link
Technické parametre
- Analógový výstupný prúd [mA]: 4...20; (škálovateľné)
- Analógový koncový bod [kPa]: 3,75...25
- Analógový koncový bod [mbar]: 37,5...250
- Analógový koncový bod [psi]: 0,544...3,626
- Analógový počiatočný bod [kPa]: -1,25...20
- Analógový počiatočný bod [mbar]: -12,5...200
- Analógový počiatočný bod [psi]: -0,182...2,9
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1; (IO-Link)
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Pevnosť v tlaku [psi]: 84
- Revízia IO-Link: 1.1
- Charakteristická odchýlka krivky:< ±0,2; (Linearita vrátane hysterézie a opakovateľnosti, nastavenie medzného bodu podľa DIN EN IEC 62828-1)
- Rozsah percenta odchýlky linearity:< ±0,15; (Znížte 1:1)
- Merací prvok: keramicko-kapacitný článok na meranie tlaku
- Princíp merania hladiny: hydrostatický
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10K; Znížte 1:1)
- Uťahovací moment [Nm]: 35
- Použitie: Zapustené čelo pre potravinársky a nápojový priemysel
- Výstupný signál: analógový signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti - 2_drôt [s]: 1
- Čas oneskorenia pripravenosti - 3_drôt [s]: 0,5
- Špeciálna vlastnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC
- Útlm analógového výstupu dAA [s]: 0...4
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [kPa]: 600
- Pevnosť v tlaku [mbar]: 6000
- Celkové výstupy: 2
- Hmotnosť [g]: 273 450
- Poznámky k presnosti/odchýlke: ďalšie informácie nájdete v časti Diagramy a krivky
- Hysterézna odchýlka:< ±0,15; (Znížte 1:1)
- V prírastkoch [kPa]: 0,01
- V krokoch po [mbar]: 0,1
- V prírastkoch po psi: 0,002
- Funkcie IO-Link (acyklické): Označenie špecifické pre aplikáciu; vnútorná teplota
- Tlak rozlíšenia IO-Link [mbar]: 0,05
- Komunikačné rozhranie: IO-Link
- Odolnosť proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (Znížte 1:1; ročne)
- MAWP pre aplikácie podľa CRN [bar]: 10
- Max. zaťaženie [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Médiá: Pastovité a tuhé médiá; Kvapalné a plynné médiá
- Teplota média [°C]: -25...150
- Rozsah merania [bar]: -0,0125...0,25
- Rozsah merania [kPa]: -1,25...25
- Rozsah merania [mbar]: -12,5...250
- Rozsah merania [psi]: -0,182...3,626
- Min. tlak pri roztrhnutí [kPa]: 3000
- Min. tlak pri roztrhnutí [mbar]: 30000
- Min. tlak pri roztrhnutí [psi]: 435
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. doba cyklu procesu [ms]: 3.2
- MTTF: 323
- Profily: digitálny merací senzor (0x000A), identifikácia a diagnostika (0x4000)
- Procesné pripojenie: Závitové pripojenie G 1 vonkajší závit Aseptoflex Vario
- Analógové procesné dáta: 3
- Binárne dáta procesu: 0
- Trieda ochrany: IP 67; IP68; IP69K
- Trieda ochrany: III
- Režim SIO: nie
- Kroková doba odozvy analógový výstup - 2_wire [ms]: 30
- Kroková doba odozvy analógový výstup - 3_wire [ms]: 7
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdový odber - 2_drôt [mA]: 3,5...21,5
- Spotreba prúdu - 3_vodiče [mA]:< 45
- Monitorovanie teploty: nie
- Voľný mŕtvy priestor: áno
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: Keramika (99,9 % Al2O3); 1.4435 (nehrdzavejúca oceľ / 316L); Povrchová úprava: Ra< 0,4 / Rz 4; PTFE
- Kategória výrobku
senzor tlaku
- Typ
PM1708
- Pripojenie
M12
- Vyhotovenie (senzory)
relatívny tlak
- Reakčná doba
30 ms
- Výstupy
analógový prúd
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
IO-Link
- Presnosť
0.2 %
- Min. merací rozsah tlaku
-1.25 kPa
- Max. merací rozsah tlaku
25 kPa
- Rozsah merania (tlak)
-1.25 kPa do 25 kPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Typ kontaktu
analógové
- Limitné tlak
3000 kPa
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
273.450 g
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321545 ifm Electronic senzor tlaku 1 ks PM1708 -1.25 kPa do 25 kPa M12 analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321545 ifm Electronic senzor tlaku 1 ks PM1708 -1.25 kPa do 25 kPa M12 analógové
Popis
ifm PM1708 Elektronický snímač tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
