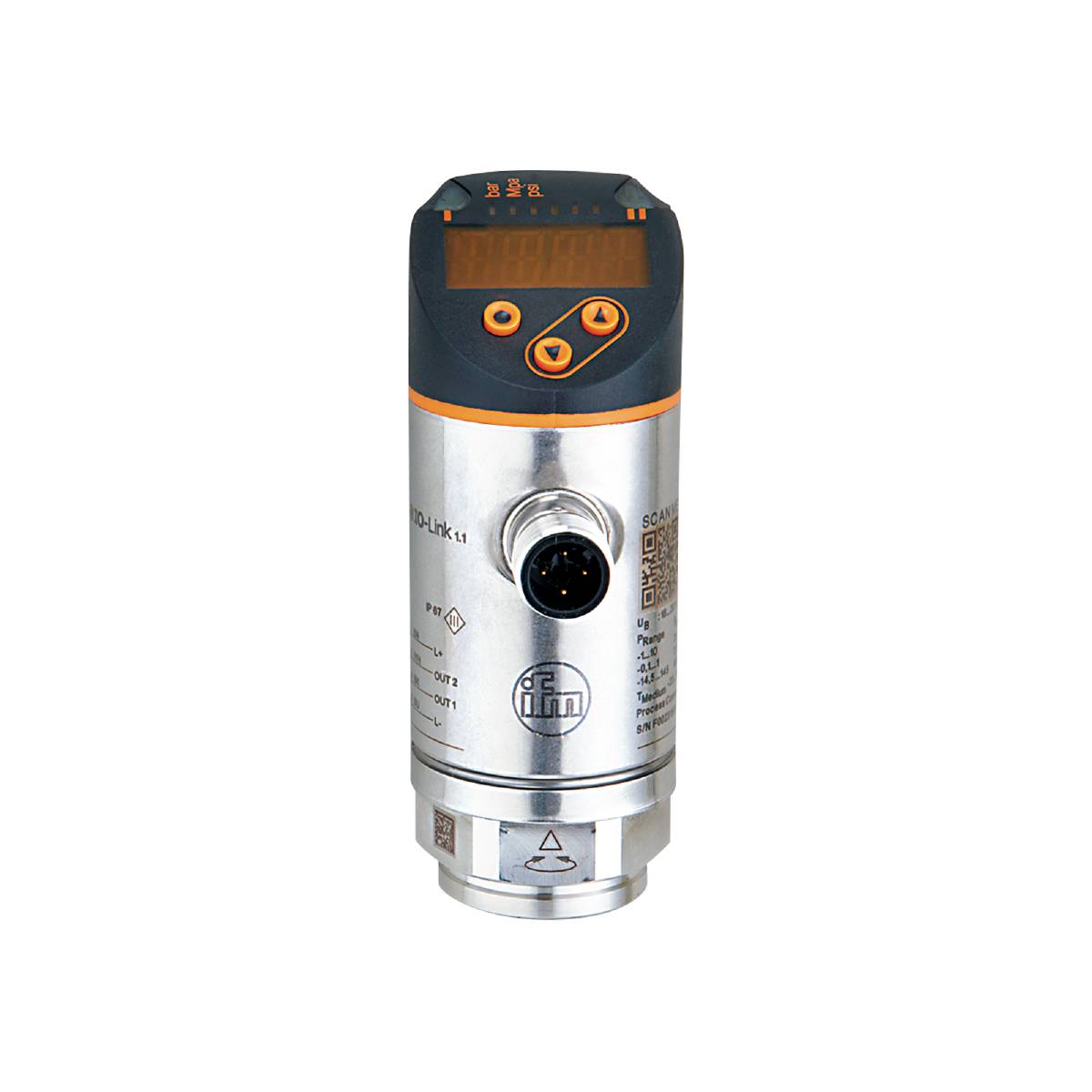

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PN2098 -1.25 kPa do 25 kPa M12 1 rozpínací, 1 spínací, analógové
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
pretlak
Max. merací rozsah tlaku
25 kPa
Prevádzkové napätie max.
30 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (855,00 € / kus)
855,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm PN2098 Elektronický snímač tlaku
- Dva spínacie výstupy, jeden programovateľný ako IO-Link a jeden ako analógový výstup
- Červeno-zelené striedavé zobrazenie pre jasné označenie dobrých oblastí
- Optimálne vyrovnanie vďaka otočnosti procesného pripojenia
- Dlhodobá stabilita vďaka vysokej odolnosti proti preťaženiu
- Robustný dizajn pre použitie v náročných priemyselných prostrediach
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógové výstupné napätie [V]: 0...10; (škálovateľné 1:5)
- Analógový výstupný prúd [mA]: 4...20; (škálovateľné 1:5)
- Analógový koncový bod [v H20]: 15...100,4
- Analógový koncový bod [kPa]: 3,75...25
- Analógový koncový bod [mbar]: 37,5...250
- Analógový koncový bod [mmWS]: 385...2550
- Analógový počiatočný bod [v H2O]: -5...80,2
- Analógový počiatočný bod [kPa]: -1,25...20
- Analógový počiatočný bod [mbar]: -12,5...200
- Analógový počiatočný bod [mmWS]: -125...2040
- Čas odozvy [ms]:< 1.5
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 4 x LED, zelená (mbar, mmWS, kPa, inH2O); Stav spínania: 2 x LED, žltá; Namerané hodnoty: alfanumerický displej, červená/zelená 4 číslice
- Revízia IO-Link: 1.1
- Charakteristická odchýlka krivky:< ±0,25 (BFSL) /< ± 0,5 (LS); (Znížte pomer 1:1; BFSL = Best Fit Straight Line (nastavenie minimálnej hodnoty); LS = nastavenie limitného bodu)
- Merací prvok: keramicko-kapacitný článok na meranie tlaku
- Rozsah presnosti spínacích bodov:< ±0,4; (Znížte 1:1)
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10K; Znížte 1:1)
- Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Použitie: na priemyselné použitie
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A; (ak PIN 2 nie je pripojený: B)
- Čas oneskorenia v pohotovostnom režime [s]: 0,3
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC; (podľa SEL/PEL)
- Útlm analógového výstupu dAA [s]: 0...4
- Hodnota procesu tlmenia dAP [s]: 0...4
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 250
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [v H2O]: 4000
- Pevnosť v tlaku [kPa]: 1000
- Pevnosť v tlaku [mbar]: 10000
- Pevnosť v tlaku [mmWS]: 102000
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Nastaviteľná doba oneskorenia dS, dr [s]: 0...50
- Elektrická verzia: PNP/NPN
- Celkové výstupy: 2
- Hmotnosť [g]: 237 500
- Poznámky k presnosti/odchýlke: Presnosť spínacieho bodu, odchýlka charakteristickej krivky podľa DNVGL:< ±1 %
- Hysterézna odchýlka:< ±0,1; (Znížte 1:1)
- V krokoch po - Výrobné nastavenie / CMPT = 2 [v H2O]: 0,2
- V krokoch po - Výrobné nastavenie / CMPT = 2 [kPa]: 0,05
- V krokoch po - Výrobné nastavenie / CMPT = 2 [mbar]: 0,5
- V krokoch - Výrobné nastavenie / CMPT = 2 [mmWS]: 5
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [inH2O]: 0,1
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [kPa]: 0,01
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [mbar]: 0,1
- V krokoch - Status_B Vysoké rozlíšenie / CMPT = 3 [mmWS]: 1
- Funkcie IO-Link (acyklické) - Výrobné nastavenie / CMPT = 2: Označenie špecifické pre aplikáciu
- Funkcie IO-Link (acyklické) - Status_B Vysoké rozlíšenie / CMPT = 3: Označenie špecifické pre aplikáciu
- Tlak rozlíšenia IO-Link - Výrobné nastavenie / CMPT = 2 [mbar]: 0,1
- Tlak rozlíšenia IO-Link - Status_B Vysoké rozlíšenie / CMPT = 3 [mbar]: 0,1
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,05; (Znížte 1:1; za 6 mesiacov)
- Max. čas nábehu analógového výstupu [ms]: 3
- Maximálna záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -25...80
- Rozsah merania [bar]: -0,0125...0,25
- Rozsah merania [inH2O]: -5...100,4
- Rozsah merania [kPa]: -1,25...25
- Rozsah merania [mbar]: -12,5...250
- Rozsah merania [mmWS]: -127...2549
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [inH2O]: 0,6.
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [kPa]: 0,15
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [mbar]: 1,5
- Min. vzdialenosť medzi SP a rP - Výrobné nastavenie / CMPT = 2 [mmWS]: 15
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [inH2O]: 0,5.
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [kPa]: 0,11.
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [mbar]: 1,100000000000001
- Min. vzdialenosť medzi SP a rP - Status_B Vysoké rozlíšenie / CMPT = 3 [mmWS]: 11.
- Min. tlak pri roztrhnutí [v H20]: 12000
- Min. tlak pri roztrhnutí [kPa]: 3000
- Min. tlak pri roztrhnutí [mbar]: 30000
- Min. tlak pri roztrhnutí [mmWS]: 306000
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu procesu - Výrobné nastavenie / CMPT = 2 [ms]: 2.3
- Min. doba cyklu procesu - Status_B Vysoké rozlíšenie / CMPT = 3 [ms]: 3
- MTTF: 145
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; oneskorenie prepínania/podraďovania; Tlmenie; zobrazovacia jednotka; Prúdový/napäťový výstup
- Profil – Výrobné nastavenie / CMPT = 2: Inteligentný senzor: Premenná procesných údajov; Identifikácia zariadenia, diagnostika zariadenia
- Profil – Status_B Vysoké rozlíšenie / CMPT = 3: Inteligentný senzor ED2: Digitálny merací senzor (0x000A), identifikácia a diagnostika (0x4000)
- Procesné pripojenie: Závitové pripojenie G 1/4 vnútorný závit (DIN EN ISO 1179-2)
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [inH2O]: -4,8...100
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [kPa]: -1,2...24,9
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [mbar]: -12...249
- Resetovací bod rP - Výrobné nastavenie / CMPT = 2 [mmWS]: -122...2539
- Bod prepnutia rP - Status_B Vysoké rozlíšenie / CMPT = 3 [inH2O]: -4,8...100
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [kPa]: -1,2...24,9
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [mbar]: -12...249
- Resetovací bod rP - Status_B Vysoké rozlíšenie / CMPT = 3 [mmWS]: -120...2540
- Spínacia frekvencia DC [Hz]:< 500
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [inH2O]: -4,4...100,4
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [kPa]: -1,09...25
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [mbar]: -10,9...250
- Spínací bod SP - Výrobné nastavenie / CMPT = 2 [mmWS]: -112...2550
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [inH2O]: -4,4...100,4
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [kPa]: -1,1...25
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [mbar]: -11...250
- Spínací bod SP - Status_B Vysoké rozlíšenie / CMPT = 3 [mmWS]: -110...2550
- Trieda ochrany: IP 65; IP67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Spotreba prúdu [mA]:< 35
- Nulový bod teplotného koeficientu:< ±0,2; (-0...80 °C)
- Rozsah teplotného koeficientu:< ±0,2; (-0...80 °C)
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); Al203 (keramický); FKM
- Kategória výrobku
senzor tlaku
- Typ
PN2098
- Pripojenie
M12
- Vyhotovenie (senzory)
pretlak
- Výstupy
PNP
NPN
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
IO-Link
- Min. merací rozsah tlaku
-1.25 kPa
- Max. merací rozsah tlaku
25 kPa
- Rozsah merania (tlak)
-1.25 kPa do 25 kPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
analógové
IP65
- Hadicová prípojka
G1/4 IG
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
0.2220 kg
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321423 ifm Electronic senzor tlaku 1 ks PN2098 -1.25 kPa do 25 kPa M12 1 rozpínací, 1 spínací, analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321423 ifm Electronic senzor tlaku 1 ks PN2098 -1.25 kPa do 25 kPa M12 1 rozpínací, 1 spínací, analógové
Popis
ifm PN2098 Elektronický snímač tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
