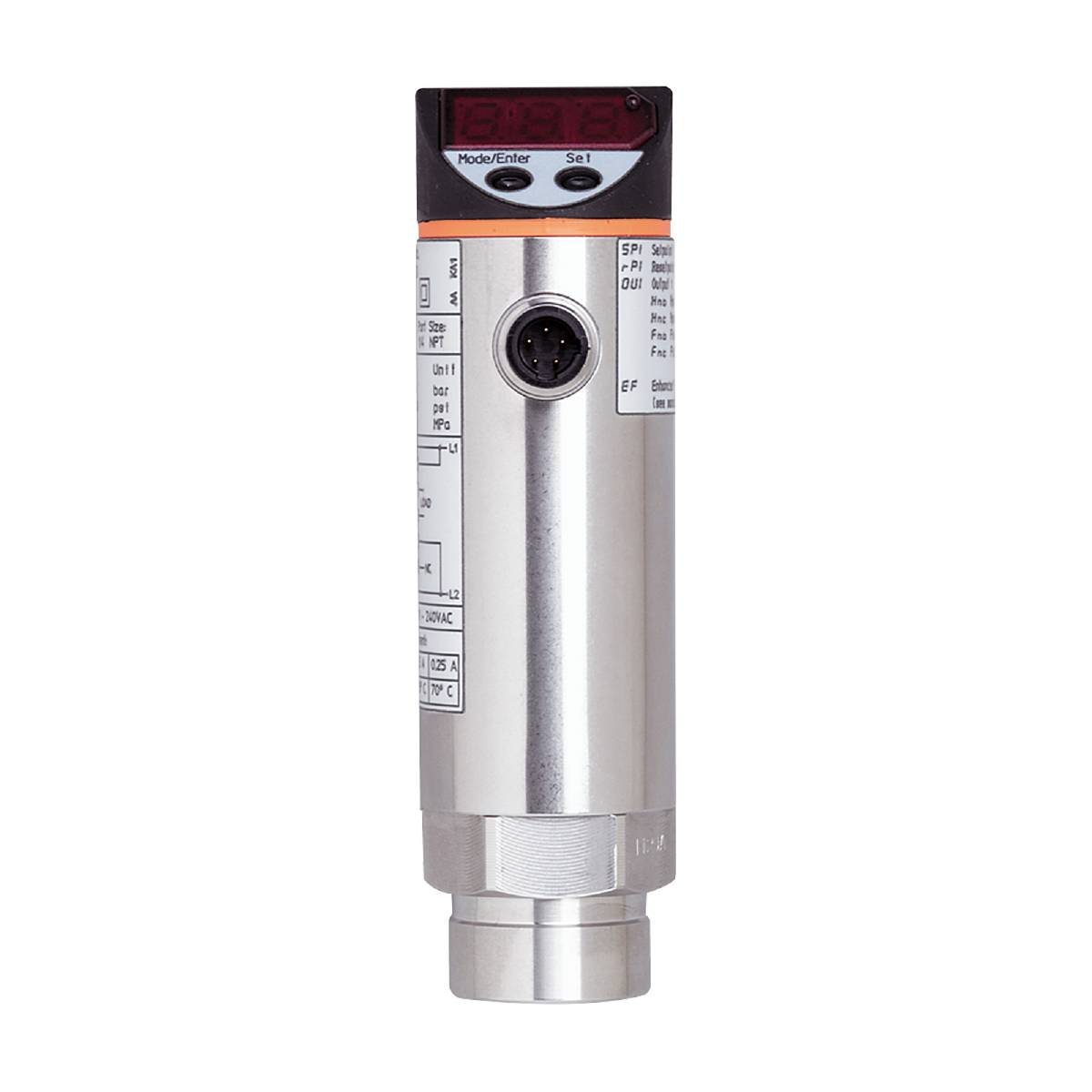

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PN4229 -100 kPa do 100 kPa zasunúť 1 rozpínací, 1 spínací Piece
Druh obalu
Piece
Kategória výrobku
senzor tlaku
Pripojenie
zasunúť
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
100 kPa
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (905,00 € / kus)
905,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm PN4229 Elektronický tlakový spínač
- Bezpotenciálový triakový spínací výstup pre prúdy do 2,5 A
- Na použitie v sieťach so striedavým napätím
- Voliteľné jednotky tlaku špecifické pre danú krajinu
- Ľahko čitateľný 4-miestny LED displej
- Dlhodobá stabilita vďaka vysokej odolnosti proti preťaženiu
Technické parametre
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1
- Displej: Stav spínania: LED, červená; Funkčný displej: 7-segmentový LED displej; Rozmery: 7-segmentový LED displej
- Rozsah percenta odchýlky linearity:< ±0,5
- Nastavenie spínacieho bodu: programovacie tlačidlo
- Rozsah presnosti spínacích bodov:< ±1,0
- Teplota okolia-1 [°C]: -25...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10 tis.)
- Použitie: na priemyselné použitie
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál
- Čas oneskorenia pripravenosti [s]: 0,2
- Prevádzkové napätie [V]: 90...250 AC
- Tolerancia prevádzkového napätia [%]: 5...10
- Hodnota procesu tlmenia dAP [s]: 0...4
- Trvalá prúdová zaťažiteľnosť spínaného výstupu AC [mA]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak; vákuum
- Pevnosť v tlaku [bar]: 20
- Pevnosť v tlaku [inHg]: 590
- Pevnosť v tlaku [kPa]: 2000
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Nastaviteľná doba oneskorenia dS, dr [s]: 0, 0,2,...10, 11,...50
- Elektrická verzia: Triak
- Požadovaná poistka: Miniatúrna poistka podľa IEC60127-2 List 1; ≤ 5A; svižný
- Celkové výstupy: 1
- Hmotnosť [g]: 389 000
- Hysterézna odchýlka:< ±0,1
- V prírastkoch [bar]: 0,01
- V prírastkoch [inHg]: 1
- V prírastkoch [kPa]: 1
- Odolnosť proti skratu: nie
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (za rok)
- Max. pokles napätia spínací výstup AC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -25...80
- Rozsah merania [bar]: -1...1
- Rozsah merania [inHg]: -30...30
- Rozsah merania [kPa]: -100...100
- Rozsah merania [mbar]: -1000...1000
- Min. tlak pri roztrhnutí [bar]: 50
- Min. tlak pri roztrhnutí [inHg]: 1476
- Min. tlak pri roztrhnutí [kPa]: 5000
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- MTTF: 224,58
- Menovité napätie AC [V]:< 250
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; oneskorenie vyzdvihnutia/spadnutia; Tlmenie; nastavenie hodnoty na displeji; Displej je možné otočiť / vypnúť; Zobrazovacia jednotka
- Procesné pripojenie: Závitové pripojenie 1/4" NPT vnútorný závit
- Bod spätného prepnutia rP [bar]: -0,99...0,98
- Resetovací bod rP [inHg]: -30...29
- Resetovací bod rP [kPa]: -99...98
- Frekvencia spínania AC [Hz]:< 160
- Spínací bod SP [bar]: -0,97...1
- Spínací bod SP [inHg]: -29...30
- Spínací bod SP [kPa]: -97...100
- Trieda ochrany: IP 65
- Trieda ochrany: II
- Zástrčné pripojenie: Rozloženie kolíkov: 0093 - Zásuvkové pripojenie: 1 x 1/2"; Kódovanie: C
- Spotreba prúdu [mA]:< 10
- Nulový bod teplotného koeficientu:< ±0,2; (-25...80 °C)
- Rozsah teplotného koeficientu:< ±0,3; (-25...80 °C)
- Dôkaz preťaženia: nie
- Dôkaz proti obrátenej polarite: nie
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: 1.4305 (nehrdzavejúca oceľ / 303); keramika; FKM
- Druh obalu
Piece
- Kategória výrobku
senzor tlaku
- Typ
PN4229
- Pripojenie
zasunúť
- Vyhotovenie (senzory)
relatívny tlak
- Reakčná doba
0.2 s
- Výstupy
triac
- Presnosť
1.0 %
- Min. merací rozsah tlaku
-100 kPa
- Max. merací rozsah tlaku
100 kPa
- Rozsah merania (tlak)
-100 kPa do 100 kPa
- Min. prevádzkové napätie
90 V/AC
- Prevádzkové napätie max.
250 V/AC
- Prevádzkové napätie
90 - 250 V/AC
- Prevádzkový prúd
10 mA
- Typ kontaktu
1 rozpínací
1 spínací
- Limitné tlak
5000 kPa
- Hadicová prípojka
1/4" NPT IG
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnosť
389.000 g
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321516 ifm Electronic senzor tlaku 1 ks PN4229 -100 kPa do 100 kPa zasunúť 1 rozpínací, 1 spínací Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321516 ifm Electronic senzor tlaku 1 ks PN4229 -100 kPa do 100 kPa zasunúť 1 rozpínací, 1 spínací Piece
Popis
ifm PN4229 Elektronický tlakový spínač
