ifm Electronic senzor tlaku 1 ks PT0505 0 kPa do 400 kPa M12 analógové Single

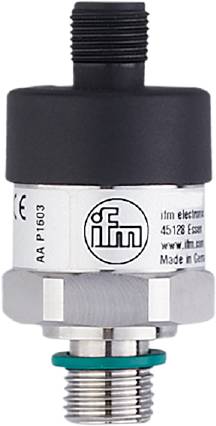

Snímač od ifm electronic s produktovými informáciami na etikete.
Ilustračný obrázok
Druh obalu
Single
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
absolútny tlak
Max. merací rozsah tlaku
400 kPa
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 23. 11.
Počet
Celkom (255,00 € / kus)
255,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

ifm PT0505 Elektronický snímač absolútneho tlaku

  • Presné meranie absolútneho tlaku bez ohľadu na okolitý tlak vzduchu
  • Na použitie v aplikáciách s obzvlášť presnou reguláciou tlaku
  • Robustné puzdro z nehrdzavejúcej ocele s vysokou odolnosťou proti nárazom a vibráciám
  • Kompaktný dizajn pre použitie v stiesnených inštalačných priestoroch
  • Dlhodobá stabilita vďaka vysokej opakovateľnosti a nízkej odchýlke charakteristickej krivky

Technické parametre

  • Analógový výstupný prúd [mA]: 4...20
  • Počet analógových výstupov: 1
  • Počet vstupov a výstupov: Počet analógových výstupov: 1
  • Pevnosť v tlaku [psi]: 116
  • Charakteristická odchýlka krivky:< ±1,0; (vrátane chýb nulového bodu a rozsahu, nelinearity, hysterézie)
  • Percentuálny rozsah odchýlky linearity:< ±0,5 (BFSL) /< ±1,0 (LS)
  • Teplota okolia-1 [°C]: 0...80
  • Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10 tis.)
  • Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
  • Použitie: na priemyselné použitie
  • Výstupný signál: analógový signál
  • Prevádzkové napätie [V]: 8...30 DC
  • Procesné pripojenie tesnenia: NBR (DIN EN ISO 1179-2)
  • Prítomný prvok škrtiacej klapky: nie
  • Typ tlače: absolútna tlač
  • Pevnosť v tlaku [bar]: 8
  • Pevnosť v tlaku [kPa]: 800
  • Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
  • Plniaca kvapalina pre prenos tlaku: Syntetický olej
  • Celkové výstupy: 1
  • Hmotnosť [g]: 118 650
  • Odolnosť proti skratu: áno
  • Skladovacia teplota [°C]: -20...80
  • Dlhodobá stabilita:< ±0,1; (za rok)
  • Max. záťaž [Ω]: 800; (Ub = 24 V; (Ub - 8 V) / 20 mA)
  • Médiá: Kvapalné a plynné médiá
  • Teplota média [°C]: 0...80
  • Rozsah merania [bar]: 0...4
  • Rozsah merania [kPa]: 0...400
  • Rozsah merania [psi]: 0...58
  • Min. tlak pri roztrhnutí [bar]: 25
  • Min. tlak pri roztrhnutí [kPa]: 2500
  • Min. tlak pri roztrhnutí [psi]: 360
  • Min. tlačové cykly: 10 miliónov
  • Min. izolačný odpor [MΩ]: 100; (500 V DC)
  • MTTF: 815
  • Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
  • Trieda ochrany: IP 67
  • Trieda ochrany: III
  • Analógový výstup s dobou odozvy [ms]: 4
  • Zástrčka: Rozloženie kolíkov: 0180 - Zástrčka: 1 x M12; Kódovanie: A
  • Nulový bod teplotného koeficientu:< ±0,2; (0...80 °C)
  • Rozsah teplotného koeficientu:< ±0,2; (0...80 °C)
  • Ochrana proti prepólovaniu: áno
  • Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L)
Druh obalu

Single

Kategória výrobku

senzor tlaku

Typ

PT0505

Pripojenie

M12

Vyhotovenie (senzory)

absolútny tlak

Reakčná doba

4 ms

Výstupy

analógový prúd

Výstupný signál (min.)

4 mA

Výstupný signál (max.)

20 mA

Min. merací rozsah tlaku

0 kPa

Max. merací rozsah tlaku

400 kPa

Rozsah merania (tlak)

0 kPa do 400 kPa

Min. prevádzkové napätie

8 V/DC

Prevádzkové napätie max.

30 V/DC

Prevádzkové napätie

8 - 30 V/DC

Typ kontaktu

analógové

Limitné tlak

25 bar

Hadicová prípojka

G1/4 AG

Min. teplota

0 °C

Max. teplota

80 °C

Hmotnosť

118.650 g

Spĺňa RoHS

áno

Obsah

1 ks

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3319695 ifm Electronic senzor tlaku 1 ks PT0505 0 kPa do 400 kPa M12 analógové Single

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3319695 ifm Electronic senzor tlaku 1 ks PT0505 0 kPa do 400 kPa M12 analógové Single

Popis

ifm PT0505 Elektronický snímač absolútneho tlaku

Tento text bol preložený strojovo.
