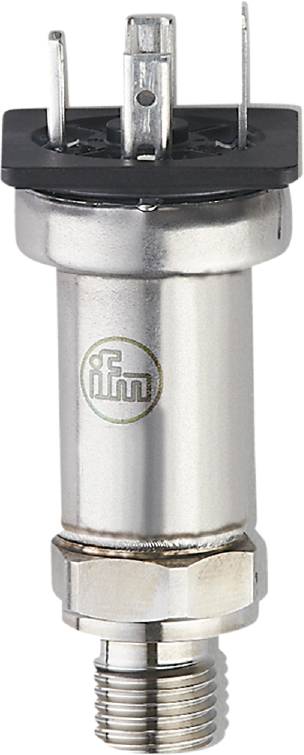

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PT5060 0 MPa do 60 MPa zasunúť analógové Piece
Druh obalu
Piece
Kategória výrobku
senzor tlaku
Pripojenie
zasunúť
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
60 MPa
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (244,99 € / kus)
244,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm PT5060 Elektronický snímač tlaku
- Spoľahlivý záznam tlaku v systéme v priemyselných a mobilných aplikáciách
- Vysoká odolnosť proti nárazom a vibráciám
- Veľmi dobrá opakovateľnosť a nízka odchýlka charakteristickej krivky
- Predpokladaná životnosť viac ako 60 miliónov tlačových cyklov
- Kompaktné a robustné puzdro z nehrdzavejúcej ocele pre použitie v stiesnených inštalačných priestoroch
Technické parametre
- Analógový výstupný prúd [mA]: 4...20
- Počet analógových výstupov: 1
- Počet vstupov a výstupov: Počet analógových výstupov: 1
- Pevnosť v tlaku [MPa]: 150
- Pevnosť v tlaku [psi]: 21755
- Charakteristická odchýlka krivky:< ±0,5; (vrátane driftu zaskrutkovania, chýb nulového bodu a rozsahu, nelinearity, hysterézie)
- Percentuálny rozsah odchýlky linearity:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Rozsah merania [MPa]: 0...60
- Merací prvok: kovová tenkovrstvová bunka
- Min. tlak pri roztrhnutí [MPa]: 250
- Teplota okolia-1 [°C]: -40...100
- Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
- Uťahovací moment [Nm]: 30...50; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Aplikácia: Pre mobilné použitie; pre priemyselné využitie
- Výstupný signál: analógový signál
- Čas oneskorenia pripravenosti [s]:< 0,1
- Prevádzkové napätie [V]: 8...36 DC
- Procesné pripojenie tesnenia: FKM (DIN EN ISO 1179-2)
- Prítomný prvok škrtiacej klapky: áno
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [bar]: 1500
- Smernica o tlakových zariadeniach: Modul A; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Celkové výstupy: 1
- Hmotnosť [g]: 68 000
- Hysterézna odchýlka:< ±0,2
- Odolnosť proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
- Max. záťaž [Ω]: (Ub - 8 V) / 21,5 mA ; @8V= 0; @12V max. 200: @24V max
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -40...125
- Rozsah merania [bar]: 0...600
- Rozsah merania [psi]: 0...8700
- Min. tlak pri roztrhnutí [bar]: 2500
- Min. tlak pri roztrhnutí [psi]: 36255
- Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- MTTF: 715
- Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Analógový výstup s dobou odozvy [ms]: 2
- Zástrčné pripojenie: Rozloženie kolíkov: 0119 - Zástrčné pripojenie: 1 x ventilová zástrčka typu A DIN (EN175301-803-A)
- Nulový bod teplotného koeficientu:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- Rozsah teplotného koeficientu:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630); 1.4305 (nehrdzavejúca oceľ / 303)
- Druh obalu
Piece
- Kategória výrobku
senzor tlaku
- Typ
PT5060
- Pripojenie
zasunúť
- Vyhotovenie (senzory)
relatívny tlak
- Reakčná doba
2 ms
- Výstupy
analógový prúd
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
analógový prúd
- Presnosť
0.05 %
- Min. merací rozsah tlaku
0 MPa
- Max. merací rozsah tlaku
60 MPa
- Rozsah merania (tlak)
0 MPa do 60 MPa
- Min. prevádzkové napätie
8 V/DC
- Prevádzkové napätie max.
36 V/DC
- Prevádzkové napätie
8 - 36 V/DC
- Typ kontaktu
analógové
- Limitné tlak
2500 bar
- Hadicová prípojka
G1/4 AG
- Min. teplota
-40 °C
- Max. teplota
100 °C
- Hmotnosť
68.000 g
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3319602 ifm Electronic senzor tlaku 1 ks PT5060 0 MPa do 60 MPa zasunúť analógové Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3319602 ifm Electronic senzor tlaku 1 ks PT5060 0 MPa do 60 MPa zasunúť analógové Piece
Popis
ifm PT5060 Elektronický snímač tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
