ifm Electronic senzor tlaku 1 ks PT5401 0 MPa do 25 MPa M12 analógové

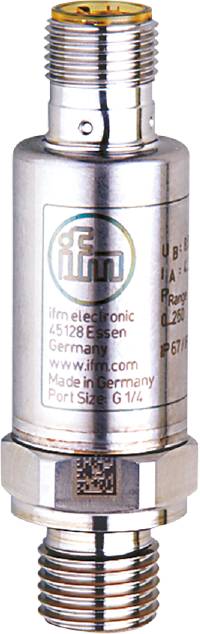

Strieborný povrch s nápisom 'ifm electronic, 45128 Essen, Nemecko, www.ifm.com, Vyrobené v Nemecku, Veľkosť pripojenia: G 1/4'.
Ilustračný obrázok
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
pretlak
Max. merací rozsah tlaku
25 MPa
Prevádzkové napätie max.
36 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 23. 11.
Počet
Celkom (239,99 € / kus)
239,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

ifm PT5401 Elektronický snímač tlaku

  • Spoľahlivý záznam systémového tlaku v priemyselných aplikáciách
  • Vysoká odolnosť proti nárazom a vibráciám
  • Veľmi dobrá opakovateľnosť a nízka odchýlka charakteristickej krivky
  • Predpokladaná životnosť viac ako 60 miliónov tlačových cyklov
  • Kompaktné a robustné puzdro z nehrdzavejúcej ocele pre použitie v stiesnených inštalačných priestoroch

Technické parametre

  • Analógový výstupný prúd [mA]: 4...20
  • Počet analógových výstupov: 1
  • Počet vstupov a výstupov: Počet analógových výstupov: 1
  • Pevnosť v tlaku [MPa]: 62,5
  • Pevnosť v tlaku [psi]: 9060
  • Charakteristická odchýlka krivky:< ±0,5; (vrátane driftu zaskrutkovania, chýb nulového bodu a rozsahu, nelinearity, hysterézie)
  • Rozsah percenta odchýlky linearity:< ± 0,1 (BFSL) /< ±0,2 (LS)
  • Rozsah merania [MPa]: 0...25
  • Min. deštrukčný tlak [MPa]: 120
  • Teplota okolia-1 [°C]: -40...90
  • Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
  • Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
  • Použitie: na priemyselné použitie
  • Výstupný signál: analógový signál
  • Čas oneskorenia pripravenosti [s]:< 0,1
  • Prevádzkové napätie [V]: 8,5...36 DC
  • Procesné pripojenie tesnenia: FKM (DIN EN ISO 1179-2)
  • Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
  • Typ tlaku: relatívny tlak
  • Pevnosť v tlaku [bar]: 625
  • Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
  • Celkové výstupy: 1
  • Hmotnosť [g]: 60 000
  • Hysterézna odchýlka:< ±0,2
  • Odolnosť proti skratu: áno
  • Skladovacia teplota [°C]: -40...100
  • Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
  • Max. záťaž [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5V= 0; @12V max 160 ; @24V max 720
  • Médiá: Kvapalné a plynné médiá
  • Teplota média [°C]: -40...90
  • Rozsah merania [bar]: 0...250
  • Rozsah merania [psi]: 0...3625
  • Min. tlak pri roztrhnutí [bar]: 1200
  • Min. tlak pri roztrhnutí [psi]: 17400
  • Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
  • Min. izolačný odpor [MΩ]: 100; (500 V DC)
  • MTTF: 686
  • Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
  • Trieda ochrany: IP 67; IP69K
  • Trieda ochrany: III
  • Analógový výstup s dobou odozvy [ms]: 1
  • Zástrčka: Rozloženie kolíkov: 0180 - Zástrčka: 1 x M12; Kódovanie: A
  • Nulový bod a rozpätie teplotného koeficientu:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
  • Dôkaz preťaženia: áno
  • Sila vákua [mbar]: -1000
  • Ochrana proti prepólovaniu: áno
  • Materiály v kontakte s médiom: 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630)
Kategória výrobku

senzor tlaku

Typ

PT5401

Pripojenie

M12

Vyhotovenie (senzory)

pretlak

Výstupný signál (min.)

4 mA

Výstupný signál (max.)

20 mA

Min. merací rozsah tlaku

0 MPa

Max. merací rozsah tlaku

25 MPa

Rozsah merania (tlak)

0 MPa do 25 MPa

Min. prevádzkové napätie

8.5 V/DC

Prevádzkové napätie max.

36 V/DC

Prevádzkové napätie

8.5 - 36 V/DC

Typ kontaktu

analógové

IP67 / IP69K

Hadicová prípojka

G1/4 AG

Min. teplota

-40 °C

Max. teplota

90 °C

Hmotnosť

0.0570 kg

Obsah

1 ks

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3319524 ifm Electronic senzor tlaku 1 ks PT5401 0 MPa do 25 MPa M12 analógové

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3319524 ifm Electronic senzor tlaku 1 ks PT5401 0 MPa do 25 MPa M12 analógové

Popis

ifm PT5401 Elektronický snímač tlaku

Tento text bol preložený strojovo.
