ifm Electronic senzor tlaku 1 ks PT5504 0 MPa do 1 MPa M12 analógové Piece

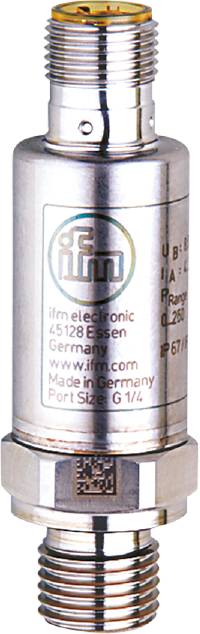

'ifm electronic 45128 Essen Nemecko www.ifm.com Vyrobené v Nemecku Veľkosť pripojenia: G 1/4' na striebornom kovovom valci.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

senzor tlaku

Pripojenie

M12

Vyhotovenie (senzory)

relatívny tlak

Max. merací rozsah tlaku

1 MPa

Datasheety: (PDF)

Doručenie: Pi 25. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (215,45 € / kus)

215,45 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

ifm PT5504 Elektronický snímač tlaku

Pre spoľahlivé zaznamenávanie systémového tlaku v mobilných strojoch
Robustné puzdro z nehrdzavejúcej ocele s vysokou odolnosťou proti nárazom a vibráciám
Kompaktný dizajn pre použitie v stiesnených inštalačných priestoroch
Predpokladaná životnosť viac ako 60 miliónov tlačových cyklov
Dlhodobá stabilita vďaka vysokej opakovateľnosti a nízkej odchýlke charakteristickej krivky

Technické parametre

Analógový výstupný prúd [mA]: 4...20
Počet analógových výstupov: 1
Počet vstupov a výstupov: Počet analógových výstupov: 1
Pevnosť v tlaku [MPa]: 2,5
Pevnosť v tlaku [psi]: 360
Charakteristická odchýlka krivky:< ±0,8; (vrátane driftu zaskrutkovania, chýb nulového bodu a rozsahu, nelinearity, hysterézie)
Rozsah percenta odchýlky linearity:< ±0,25 (BFSL) /< ±0,5 (LS)
Rozsah merania [MPa]: 0...1
Min. deštrukčný tlak [MPa]: 30
Teplota okolia-1 [°C]: -40...100
Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
Aplikácia: Pre mobilné použitie
Výstupný signál: analógový signál
Čas oneskorenia pripravenosti [s]:< 0,1
Prevádzkové napätie [V]: 8...32 DC
Procesné pripojenie tesnenia: HNBR (DIN EN ISO 1179-2)
Prítomný prvok škrtiacej klapky: áno
Typ tlaku: relatívny tlak
Pevnosť v tlaku [bar]: 25
Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
Celkové výstupy: 1
Hmotnosť [g]: 58 500
Hysterézna odchýlka:< ±0,2
Odolnosť proti skratu: áno
Skladovacia teplota [°C]: -40...100
Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
Max. záťaž [Ω]: (Ub - 8 V) / 21,5 mA; @8V = 0; @12V max 200 ; max 24 V 750
Médiá: Kvapalné a plynné médiá
Teplota média [°C]: -40...125
Rozsah merania [bar]: 0...10
Rozsah merania [kPa]: 0...1000
Rozsah merania [psi]: 0...145
Min. tlak pri roztrhnutí [bar]: 300
Min. tlak pri roztrhnutí [psi]: 4350
Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
Min. izolačný odpor [MΩ]: 100; (500 V DC)
MTTF: 711
Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2)
Trieda ochrany: IP 67; IP69K
Trieda ochrany: III
Analógový výstup s dobou odozvy [ms]: 2
Zástrčka: Rozloženie kolíkov: 0180 - Zástrčka: 1 x M12; Kódovanie: A
Nulový bod teplotného koeficientu:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
Rozsah teplotného koeficientu:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
Dôkaz preťaženia: áno
Sila vákua [mbar]: -1000
Ochrana proti prepólovaniu: áno
Materiály v kontakte s médiom: 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630)
