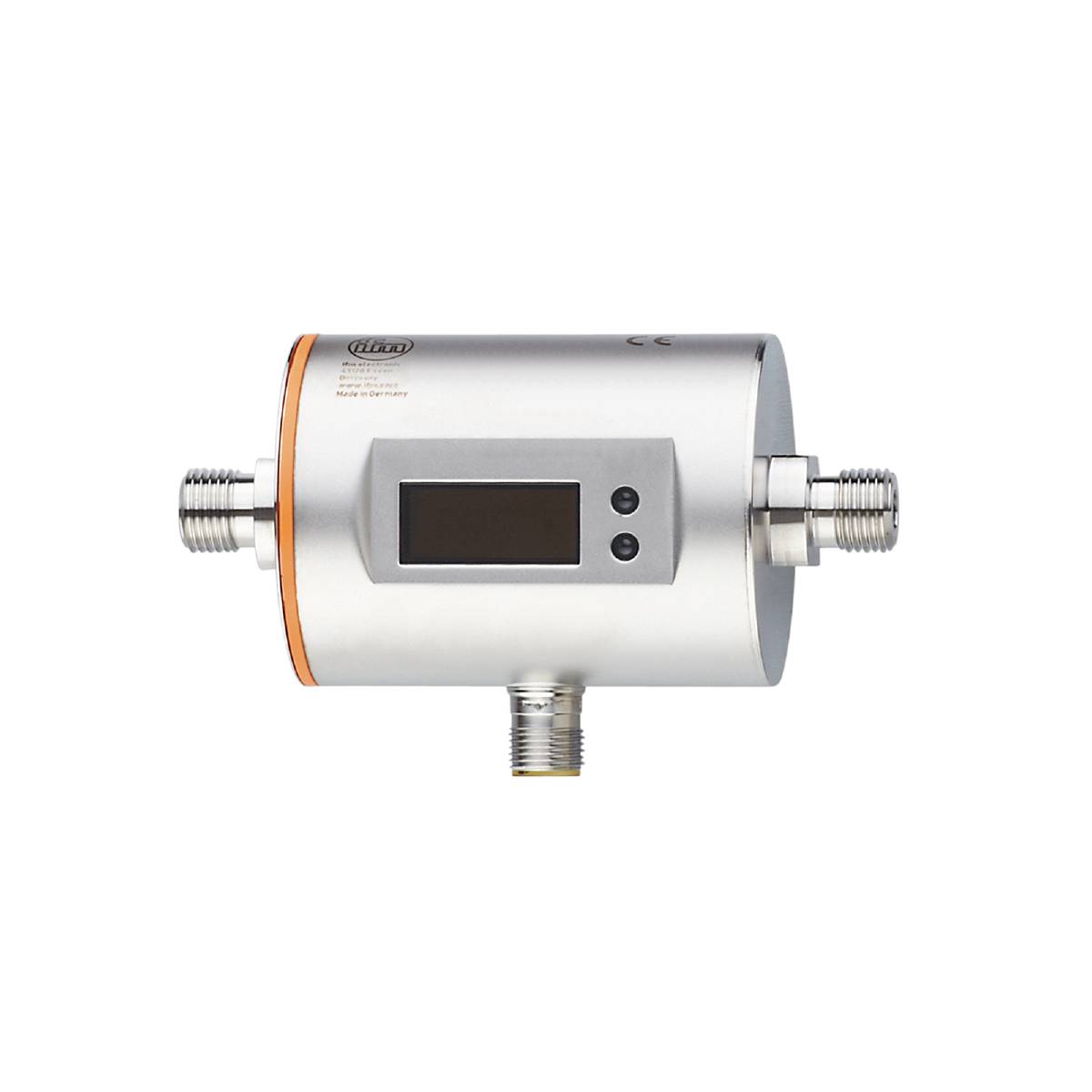

Ilustračný obrázok
ifm Electronic SM4100, SM4100 magnetické indukčné čidlo prietoku, 0.005 - 3 l/min, 18 - 30 V/DC, 1 ks
Kategória výrobku
magnetické indukčné čidlo prietoku
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Merací rozsah
3 l/min
Typ
SM4100
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (895,00 € / kus)
895,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm SM4100 magneto-indukčný snímač prietoku
- Presné meranie prietoku, spotreby a teploty média
- Vysoká presnosť, reprodukovateľnosť a dynamika merania
- So spínacím, analógovým a impulzným výstupom
- Ľahko čitateľný 4-miestny LED displej
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógové výstupné napätie [V]: 0...10; (škálovateľné)
- Analógový výstupný prúd [mA]: 4...20; (škálovateľné)
- Analógový koncový bod - sledovanie teploty [°C]: 0...80
- Analógový koncový bod AEP [ml/min]: 600...3000
- Analógový štartovací bod - sledovanie teploty [°C]: -20...60
- Analógový počiatočný bod ASP [ml/min]: 0...2400
- Dynamika odozvy T05 / T09 - monitorovanie teploty [s]: T09 = 40 (Q> 1 l/min)
- Doba odozvy - monitorovanie prietoku [s]: 0,15; (dAP = 0, T19)
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 6 x LED, zelená (ml/min, l/h, l, m³, °C, 10³); Stav spínania: 2 x LED, žltá; Namerané hodnoty: alfanumerický displej, 4 číslice; Programovanie: alfanumerický displej, 4 číslice
- Rozsah zobrazenia [ml/min]: -1999...3600
- Pevnosť v tlaku [MPa]: 1
- Dĺžka impulzu - sledovanie prietoku [s]: 0,008...2
- Revízia IO-Link: 1.1
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -10...60
- Aplikácia: Funkcia totalizéra; pre priemyselné využitie
- Rozlíšenie [ml/min]: 1
- Rozlíšenie - sledovanie teploty [°C]: 0,2
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; pulzný signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]: 5
- Špeciálna vlastnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC; (podľa SEL/PEL)
- Hodnota procesu tlmenia dAP - monitorovanie prietoku [s]: 0...5
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
- Pevnosť v tlaku [bar]: 10
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Vstupy: reset počítadla
- Nastaviteľná doba oneskorenia dS, dr - monitorovanie prietoku [s]: 0...50
- Elektrická verzia: PNP/NPN
- Presnosť - monitorovanie teploty [K]: ± 2,5 (Q> 0,5 l/min)
- Presnosť (v meracom rozsahu) - monitorovanie prietoku: ± (2% MW + 0,5% MW)
- Celkové výstupy: 2
- Hmotnosť [g]: 537 000
- Impulzný výstup: počítadlo prietoku
- Hodnota impulzu - sledovanie prietoku: 1...3000 ml
- V krokoch po - Monitorovanie teploty [°C]: 0,2
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -25...80
- MAWP pre aplikácie podľa CRN [bar]: 5.5
- Maximálna záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Vodivé kvapalné médiá; voda; médiá na vodnej báze
- Teplota média [°C]: 0...60
- Rozsah merania [l/min]: 0,005...3
- Rozsah merania [ml/min]: 5...3000
- Rozsah merania - sledovanie teploty [°C]: -20...80
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu [ms]: 4
- Inštalácia: Pripojenie k potrubiu pomocou adaptéra
- MTTF: 144
- Možnosti parametrizácie: sledovanie prietoku; počítadlo množstva; počítadlo predvoľby; monitorovanie teploty; hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; Prúdový/napäťový/impulzný výstup; čas premostenia spustenia; Displej je možné vypnúť; Zobrazovacia jednotka
- Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
- Procesné pripojenie: Závitové pripojenie G 1/4 DN6 ploché tesnenie
- Analógové procesné dáta: 3
- Binárne údaje o procese: 2
- Bod spätného prepnutia rP [ml/min]: 5...2984
- Spínací bod rP - monitorovanie teploty [°C]: -19,6...79,6
- Spínací bod SP [ml/min]: 20...3000
- Spínací bod SP - sledovanie teploty [°C]: -19,2...80
- Potlačenie nízkeho prietoku LFC [ml/min]:< 60
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]:< 80
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); PEEK; EPDM
- Opakovateľnosť - monitorovanie prietoku: ± 0,2 % MEW
- Kategória výrobku
magnetické indukčné čidlo prietoku
- Typ
SM4100
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Pripojenie
M12
- Reakčná doba
0.15 s
- Výstupy
PNP
NPN
- Tesniaci materiál
EPDM
- Min. teplota média
0 °C
- Max. teplota média
60 °C
- Prevádzkový tlak (max.)
10 bar
- Meracie presnosť ±
2 %
- Min. merací rozsah
0.005 l/min
- Merací rozsah
3 l/min
- Merací rozsah
0.005 - 3 l/min
- Hmotnosť
537.000 g
- Min. okolitá teplota
-10 °C
- Max. okolitá teplota
60 °C
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3321690 ifm Electronic SM4100, SM4100 magnetické indukčné čidlo prietoku, 0.005 - 3 l/min, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321690 ifm Electronic SM4100, SM4100 magnetické indukčné čidlo prietoku, 0.005 - 3 l/min, 18 - 30 V/DC, 1 ks
Popis
ifm SM4100 magneto-indukčný snímač prietoku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
