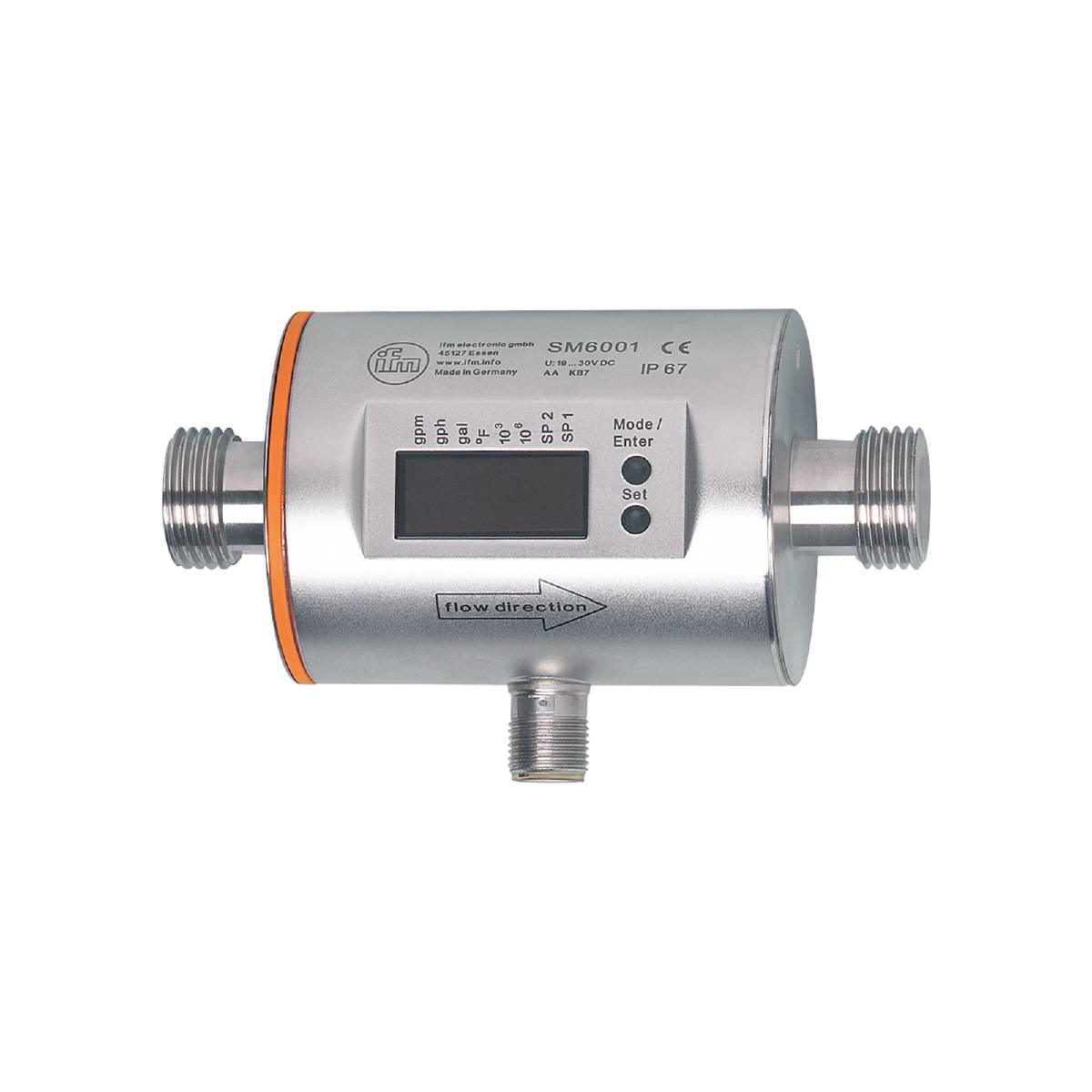

Ilustračný obrázok
ifm Electronic SM6001, SM6001 magnetické indukčné čidlo prietoku, 18 - 30 V/DC, 1 ks
Kategória výrobku
magnetické indukčné čidlo prietoku
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
SM6001
Prevádzkové napätie
18 - 30 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (875,00 € / kus)
875,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm SM6001 magneto-indukčný snímač prietoku
- Presné meranie prietoku, spotreby a teploty média
- Vysoká presnosť, reprodukovateľnosť a dynamika merania
- So spínacím, analógovým a impulzným výstupom
- Ľahko čitateľný 4-miestny LED displej
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógové výstupné napätie [V]: 0...10; (škálovateľné)
- Analógový výstupný prúd [mA]: 4...20; (škálovateľné)
- Analógový koncový bod - monitorovanie teploty [°F]: 31,5...176
- Analógový koncový bod AEP [gph]: 78...396
- Analógový koncový bod AEP [gpm]: 1,3...6,6
- Analógový počiatočný bod - monitorovanie teploty [°F]: -4...140,5
- Analógový počiatočný bod ASP [gph]: 0...318
- Analógový počiatočný bod ASP [gpm]: 0...5,3
- Dynamika odozvy T05 / T09 - monitorovanie teploty [s]: T09 = 20 (Q> 0,26 gpm)
- Doba odozvy - monitorovanie prietoku [s]: 0,15; (dAP = 0, T19)
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 6 x LED, zelená (gpm, gph, gal, °F, 10³, 1000 x 10³); Stav spínania: 2 x LED, žltá; Namerané hodnoty: alfanumerický displej, 4 číslice; Programovanie: alfanumerický displej, 4 číslice
- Rozsah zobrazenia [gph]: -475,5...475,5
- Rozsah zobrazenia [gpm]: -7,925...7,925
- Rozsah pevnosti v tlaku [psi]: 232
- Dĺžka impulzu - sledovanie prietoku [s]: 0,01...2
- Revízia IO-Link: 1.1
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Aplikácia: Funkcia totalizéra; pre priemyselné využitie
- Rozlíšenie [gph]: 0,5
- Rozlíšenie [gpm]: 0,010
- Rozlíšenie - sledovanie teploty [°F]: 0,1
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; pulzný signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]: 5
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC; (podľa SEL/PEL)
- Hodnota procesu tlmenia dAP - monitorovanie prietoku [s]: 0...5
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
- Pevnosť v tlaku [bar]: 16
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Vstupy: reset počítadla
- Nastaviteľná doba oneskorenia dS, dr - monitorovanie prietoku [s]: 0...50
- Elektrická verzia: PNP/NPN
- Presnosť - monitorovanie teploty [K]: ± 2,5 (Q> 0,26 gpm)
- Presnosť (v meracom rozsahu) - monitorovanie prietoku: ± (0,8 % MW + 0,5 % MW)
- Celkové výstupy: 2
- Hmotnosť [g]: 546 000
- Impulzný výstup: počítadlo prietoku
- Hodnota impulzu - sledovanie prietoku: 0,01...30 000 000 gal
- V krokoch - Monitorovanie teploty [°F]: 0,5
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°F]: -13...176
- MAWP pre aplikácie podľa CRN [bar]: 17.7
- Max. záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Vodivé kvapalné médiá; voda; médiá na vodnej báze
- Stredná teplota [°F]: 14...158
- Rozsah merania [gph]: 1,5...396
- Rozsah merania [gpm]: 0,03...6,6
- Rozsah merania - sledovanie teploty [°F]: -4...176
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu [ms]: 5
- Inštalácia: Pripojenie k potrubiu pomocou adaptéra
- MTTF: 160
- Možnosti parametrizácie: sledovanie prietoku; počítadlo množstva; počítadlo predvoľby; monitorovanie teploty; hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; Prúdový/napäťový/impulzný výstup; čas premostenia spustenia; Displej je možné vypnúť; Zobrazovacia jednotka
- Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
- Procesné pripojenie: Závitové pripojenie G 1/2 DN15 ploché tesnenie
- Analógové procesné dáta: 3
- Binárne údaje o procese: 2
- Resetovací bod rP [gph]: 1,5...394
- Resetovací bod rP [gpm]: 0,03...6,57
- Spínací bod rP - sledovanie teploty [°F]: -3,5...175
- Spínací bod SP [gph]: 3,5...396,5
- Spínací bod SP [gpm]: 0,06...6,6
- Spínací bod SP - sledovanie teploty [°F]: -2,5...176
- Veľkosť kroku [gph]: 0,5
- Veľkosť kroku [gpm]: 0,01
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]: 95; (24V)
- Dôkaz preťaženia: áno
- Teplota okolia [°F]: 14...140
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); PEEK; FKM
- Opakovateľnosť - monitorovanie prietoku: ± 0,2 % MEW
- Kategória výrobku
magnetické indukčné čidlo prietoku
- Typ
SM6001
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Pripojenie
M12
- Reakčná doba
0.15 s
- Výstupy
PNP
NPN
- Materiál
nerezová ocel
- Tesniaci materiál
FKM
- Prevádzkový tlak (max.)
16 bar
- Hmotnosť
546.000 g
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321662 ifm Electronic SM6001, SM6001 magnetické indukčné čidlo prietoku, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321662 ifm Electronic SM6001, SM6001 magnetické indukčné čidlo prietoku, 18 - 30 V/DC, 1 ks
Popis
ifm SM6001 magneto-indukčný snímač prietoku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
