Ilustračný obrázok

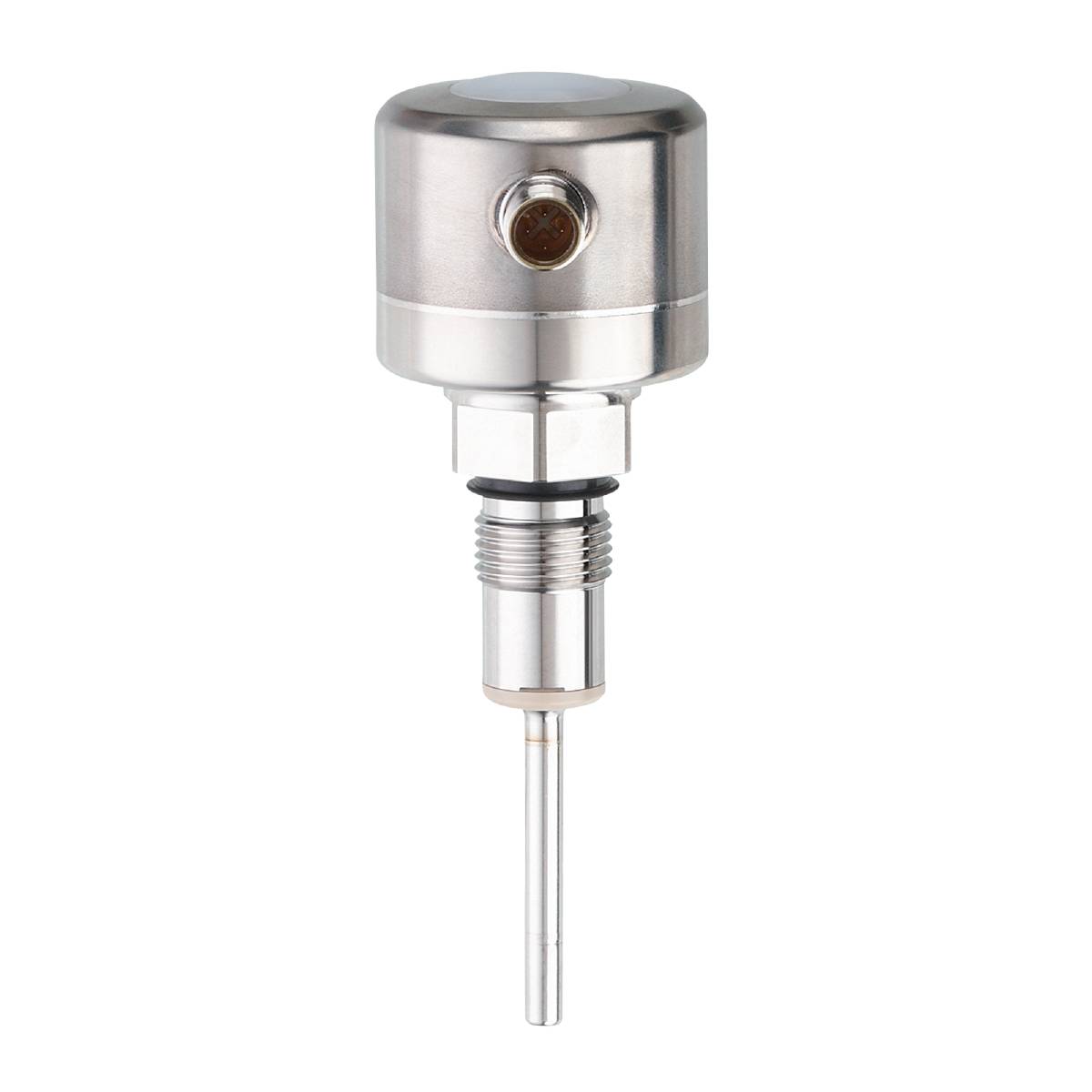

ifm Electronic TCC551 PT1000 prevodník teplôt -25 do 160 °C 0.01 %/°C 1 rozpínací, analógové
Kategória výrobku
prevodník teplôt
Vyhotovenie (senzory)
PT1000
Min. teplotný rozsah
-25 °C
Max. teplotný rozsah
160 °C
Pripojenie
M12
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (689,00 € / kus)
689,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
teplotný vysielač ifm TCC551
- Okamžité hlásenie odchýlok presnosti
- Zlepšite zabezpečenie kvality medzi kalibračnými intervalmi
- Robustný dizajn pre neustále presné merania v náročných prostrediach
- Transparentné monitorovanie snímača zaznamenávaním diagnostických hodnôt
- Simulačná funkcia zjednodušuje inštaláciu
- Presný analógový výstup a pohodlná komunikácia cez IO-Link
Technické parametre
- Rozmery [mm]: Ø 50 / L = 1094
- Analógový výstupný prúd [mA]: 4...20
- Dynamika odozvy T05 / T09 [s]: 1,5 / 4
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Revízia IO-Link: 1.1
- Teplota meracieho prvku: 1 x Pt 1000
- Štandard SDCI: IEC 61131-9 CDV
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -25...70
- Rozsah merania nastavený z výroby: -10...150 °C / 14...302 °F
- Uťahovací moment [Nm]: 30...50
- Rozlíšenie analógového výstupu - rozlíšenie [K]: 0,05
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne zatvorená; (diagnostický signál)
- Výstupný signál: analógový signál; IO Link; Stav kontroly kalibrácie
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]: 6
- Špeciálna vlastnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...32 DC; ("trieda dodávok 2" podľa cULus)
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 100
- Diagnostický výstup: stav kontroly kalibrácie a diagnostika chýb
- Pevnosť v tlaku [bar]: 160
- Inštalačná dĺžka EL [mm]: 1000
- Elektrická verzia: PNP/NPN
- Presnosť analógového výstupu [K]: ± 0,2
- Presnosť IO-Link [K]: ± 0,2
- Celkové výstupy: 2
- Hmotnosť [g]: 820 000
- V prírastkoch [K]: 0,05
- Teplota rozlíšenia IO-Link [K]: 0,01
- Kalibračný kontrolný limit [K]: 0,5...3
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Max. záťaž [Ω]: (Ub - 15 V) x 50
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Rozsah merania [°C]: -25...160
- Rozsah merania [°F]: -13...320
- Min. doba cyklu procesu [ms]: 4.4
- MTTF: 329
- Kvalita povrchu Ra/Rz povrchov v kontakte s médiom: Ra:< 0,8
- Možnosti parametrizácie: zobrazovacia jednotka; Škálovanie analógového výstupu; kontrolný limit kalibrácie; Diagnostický výstup spínacej logiky; Režim simulácie
- Profily: digitálny merací senzor, spoločný profil, prenos škvŕn
- Procesné pripojenie: závitové pripojenie G 1/2 tesniaci kužeľ
- Analógové procesné dáta: 1
- Binárne údaje o procese: 1
- Referenčný prvok: 1 x NTC
- Trieda ochrany: IP 68; IP69K
- Trieda ochrany: III
- Režim SIO: áno
- Priemer tyče [mm]: 6
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]: 10; (24V)
- Teplotný koeficient analógového výstupu percentuálny rozsah:< ±0,02; (Pri odchýlke od referenčných podmienok 25 ± 5 °C)
- Teplotný koeficient IO-Link:< ±0,01; (Pri odchýlke od referenčných podmienok 25 ± 5 °C)
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); PEEK
- Kategória výrobku
prevodník teplôt
- Typ
TCC551
- Vyhotovenie (senzory)
PT1000
- Výstupy
PNP
NPN
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Min. teplotný rozsah
-25 °C
- Max. teplotný rozsah
160 °C
- Rozsah merania teploty
-25 do 160 °C
- Pripojenie
M12
- Materiál puzdra
Ušlechtilá ocel V4A
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
32 V/DC
- Prevádzkové napätie
18 - 32 V/DC
- Presnosť
0.2 K
- Typ kontaktu
1 rozpínací
analógové
- Teplotný koeficient
0.01 %/°C
- Dĺžka
1094 mm
- (Ø)
50 mm
- Rozmer.
(Ø x d) 50 mm x 1094 mm
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321525 ifm Electronic TCC551 PT1000 prevodník teplôt -25 do 160 °C 0.01 %/°C 1 rozpínací, analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321525 ifm Electronic TCC551 PT1000 prevodník teplôt -25 do 160 °C 0.01 %/°C 1 rozpínací, analógové
Popis
teplotný vysielač ifm TCC551
