Ilustračný obrázok
ifm Electronic tlačidlo 1 ks PV8002 0 MPa do 10 MPa M12 1 rozpínací, 1 spínací
Kategória výrobku
tlačidlo
Pripojenie
M12
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
10 MPa
Prevádzkové napätie max.
30 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (309,00 € / kus)
309,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity

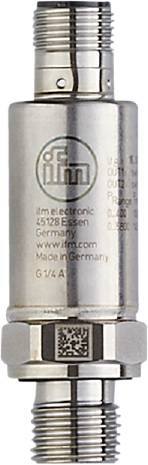

ifm PV8002 Elektronický tlakový spínač
- Kompaktný dizajn pre použitie v stiesnených inštalačných priestoroch
- Veľmi vysoká odolnosť proti pretlaku a vákuu
- Robustné puzdro z nehrdzavejúcej ocele s vysokou odolnosťou proti nárazom a vibráciám
- Dva programovateľné spínacie výstupy, z ktorých jeden má komunikačné rozhranie IO-Link
- Integrované meranie teploty cez IO-Link
- Pohodlná komunikácia a parametrizácia cez IO-Link
Technické parametre
- Dynamika odozvy T05 / T09 - monitorovanie teploty [s]:< 80 /< 210 (za referenčných podmienok ifm)
- Čas odozvy [ms]:< 3
- Počet digitálnych výstupov: 2
- Počet vstupov a výstupov: Počet digitálnych výstupov: 2
- Pevnosť v tlaku [MPa]: 25
- Pevnosť v tlaku [psi]: 3625
- V prírastkoch [MPa]: 0,001
- Revízia IO-Link: 1.1
- Charakteristická odchýlka krivky:< ±0,5; (Linearita vrátane hysterézie a opakovateľnosti, nastavenie medzného bodu podľa DIN EN IEC 62828-1)
- Rozsah percenta odchýlky linearity:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Rozsah merania [MPa]: 0...10
- Merací prvok: kovová tenkovrstvová bunka
- Min. tlak pri roztrhnutí [MPa]: 100
- Resetovací bod rP [MPa]: 0,051...9,951
- Spínací bod SP [MPa]: 0,1...10
- Rozsah presnosti spínacích bodov:< ± 0,5 (podľa DIN EN 61298-2)
- Štandard SDCI: IEC 61131-9
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: -40...90
- Percentuálny rozsah opakovateľnosti:< ±0,05; (pri kolísaní teploty< 10 tis.)
- Uťahovací moment [Nm]: 25...35; (odporúčaný krútiaci moment; závisí od mazania, tesnenia a tlakového zaťaženia)
- Použitie: na priemyselné použitie
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; IO Link; (konfigurovateľné)
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 0,3
- Prevádzkové napätie [V]: 18...30 DC
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 100
- Procesné pripojenie tesnenia: FKM (DIN EN ISO 1179-2)
- Prítomný prvok škrtiacej klapky: áno
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [bar]: 250
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Elektrická verzia: PNP/NPN
- Presnosť - monitorovanie teploty [K]: ± 2 + (0,1 x (teplota okolia - teplota média))
- Celkové výstupy: 2
- Hmotnosť [g]: 56 800
- Poznámky k presnosti/odchýlke - Monitorovanie teploty: Rozsah teplôt -10 až 80 °C
- Hysterézna odchýlka:< ±0,2
- V prírastkoch [bar]: 0,01
- V prírastkoch [psi]: 1
- V krokoch - Monitorovanie teploty [°C]: 0,1
- V krokoch po - Monitorovanie teploty [°F]: 0,1
- Funkcie IO-Link (acyklické): Označenie špecifické pre aplikáciu; vnútorná teplota; počítadlo prevádzkových hodín; počítadlo spínacích cyklov; počítadlo tlakových špičiek; Počítadlo teplotných špičiek
- Tlak rozlíšenia IO-Link [bar]: 0,05
- Tlak rozlíšenia IO-Link [MPa]: 0,005
- Teplota rozlíšenia IO-Link [K]: 0,2
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (za 6 mesiacov)
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -40...90
- Rozsah merania [bar]: 0...100
- Rozsah merania [psi]: 0...1450
- Rozsah merania - sledovanie teploty [°C]: -40...90
- Rozsah merania - sledovanie teploty [°F]: -40...194
- Min. tlak pri roztrhnutí [bar]: 1000
- Min. tlak pri roztrhnutí [psi]: 14500
- Min. tlačové cykly: 60 miliónov; (pri 1,2-násobku menovitého tlaku)
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. doba cyklu procesu [ms]: 4,5
- MTTF: 668
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; oneskorenie prepínania/podraďovania; tlmenie
- Profil: identifikácia a diagnostika (0x4000), kanál s údajmi o meraní (0x800A)
- Procesné pripojenie: Závitové pripojenie G 1/4 vonkajší závit (DIN EN ISO 1179-2); Vnútorný závit: M5
- Analógové procesné dáta: 5
- Binárne údaje o procese: 2
- Bod spätného prepnutia rP [bar]: 0,51...99,51
- Spínací bod rP [psi]: 7...1443
- Spínací bod rP - sledovanie teploty [°C]: -40...88
- Spínací bod rP - sledovanie teploty [°F]: -40...190,4
- Spínacia frekvencia DC [Hz]:< 130
- Spínací bod SP [bar]: 1...100
- Spínací bod SP [psi]: 15...1450
- Spínací bod SP - sledovanie teploty [°C]: -38...90
- Spínací bod SP - sledovanie teploty [°F]: -36,4...194
- Trieda ochrany: IP 67; IP69K
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A
- Spotreba prúdu [mA]:< 15
- Nulový bod teplotného koeficientu:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Rozsah teplotného koeficientu:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Dôkaz preťaženia: áno
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4305 (nehrdzavejúca oceľ / 303); 1,4542 (nehrdzavejúca oceľ / 17-4 PH / 630)
- Kategória výrobku
tlačidlo
- Typ
PV8002
- Pripojenie
M12
- Vyhotovenie (senzory)
relatívny tlak
- Výstupy
PNP
NPN
- Rozhranie
IO-Link
- Rozlíšenie
0.05 bar
- Min. merací rozsah tlaku
0 MPa
- Max. merací rozsah tlaku
10 MPa
- Rozsah merania (tlak)
0 MPa do 10 MPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
- Limitné tlak
1000 bar
- Hadicová prípojka
G1/4 AG
M5 IG
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Hmotnosť
56.800 g
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3320109 ifm Electronic tlačidlo 1 ks PV8002 0 MPa do 10 MPa M12 1 rozpínací, 1 spínací
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3320109 ifm Electronic tlačidlo 1 ks PV8002 0 MPa do 10 MPa M12 1 rozpínací, 1 spínací
Popis
ifm PV8002 Elektronický tlakový spínač
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
