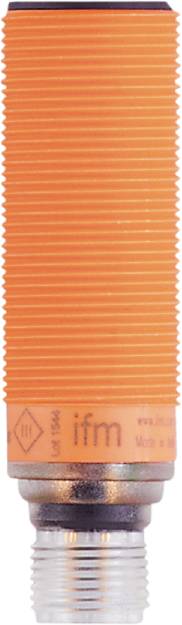

ifm Electronic ultrazvukové tlačidlo M18 x 1 PNP UGT201

Oranžový, vrúbkovaný povrch, ktorý pripomína vlnitú lepenku. Zobrazuje rovnobežné línie prebiehajúce zľava doprava.
Ilustračný obrázok
Kategória výrobku
ultrazvukové tlačidlo
Prevádzkové napätie max.
30 V/DC
Výstupy
PNP
Spínacia vzdialenosť (max.)
800 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 20. 11.
Počet
Celkom (285,00 € / kus)
285,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

ultrazvukový reflexný skener ifm UGT201

  • Mimoriadne priestorovo úsporný dizajn pre použitie v stiesnených inštalačných priestoroch
  • Programovateľná výstupná funkcia normálne otvorené/zatvorené
  • Bezkontaktná detekcia bez ohľadu na farbu, priehľadnosť alebo kvalitu povrchu objektu
  • Jednoduché nastavenie funkcií prístroja pomocou programovacieho kábla
  • Jasne viditeľná LED na zobrazenie stavu spínania a ozveny

Dodatočné informácie:

Technické parametre

  • Rozmery [mm]: M18 x 1 / L = 60,5
  • Počet digitálnych výstupov: 1
  • Počet vstupov a výstupov: Počet digitálnych výstupov: 1
  • Displej: Stav spínania: 1 x LED, žltá; Echo: 1 x LED, zelená
  • Teplota okolia-1 [°C]: -20...70
  • Opakovateľnosť: 1%
  • Uťahovací moment [Nm]: 1
  • Rozlíšenie [mm]: 3
  • Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
  • Čas oneskorenia pripravenosti [s]:< 0,3
  • Prevádzkové napätie [V]: 10...30 DC; ("trieda dodávok 2" podľa cULus)
  • Slepá zóna [mm]: 60
  • Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 100
  • Elektrická verzia: PNP
  • Puzdro: závitové prevedenie
  • Celkové výstupy: 1
  • Hmotnosť [g]: 56 000
  • Názov závitu: M18 x 1
  • Poznámky k presnosti/odchýlke: Uvedené hodnoty sú dosiahnuté po dobe zahrievania minimálne 20 minút
  • Hysterézia [%]:< 1
  • Ochrana proti skratu: áno
  • Skladovacia teplota [°C]: -30...80
  • Max. odchýlka od 90° uhlového snímača/objektu [°]: ± 4
  • Max. pokles napätia spínací výstup DC [V]: 2.2
  • MTTF: 209
  • Multiplexný vstup: nie
  • Uhol otvorenia cylindrický [°]: 15; (±2)
  • Vzdialenosť snímania [mm]: 60...800; (Cieľ: 200 x 200 )
  • Spínacia frekvencia DC [Hz]: 5
  • Posun spínacieho bodu [%]: -5...5
  • Trieda ochrany: IP 67
  • Trieda ochrany: III
  • Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A
  • Spotreba prúdu [mA]:< 35
  • Synchronizačný vstup: nie
  • Teplotná kompenzácia: áno
  • Dôkaz preťaženia: áno
  • Ochrana proti prepólovaniu: áno
  • Frekvencia prevodníka [kHz]: 230
Kategória výrobku

ultrazvukové tlačidlo

Typ

UGT201

Min. prevádzkové napätie

10 V/DC

Prevádzkové napätie max.

30 V/DC

Prevádzkové napätie

10 - 30 V/DC

Výstupy

PNP

Spínacia vzdialenosť (max.)

800 mm

Vyhotovenie (senzory)

Ultrazvuk

Vlastnosti

LED kontrolka

Pripojenie

M12

Konštrukčná veľkosť

M18 x 1

IP67

Min. teplota

-20 °C

Max. teplota

70 °C

Dĺžka

60.5 mm

(Ø)

18 mm

Rozmer.

(Ø x d) 18 mm x 60.5 mm

Spĺňa RoHS

áno

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3320285 ifm Electronic ultrazvukové tlačidlo M18 x 1 PNP UGT201

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3320285 ifm Electronic ultrazvukové tlačidlo M18 x 1 PNP UGT201

Popis

ultrazvukový reflexný skener ifm UGT201

Tento text bol preložený strojovo.
