Ixxat 1SI CANopen for ET200S CANopen

1 SI CANopen
Zásuvný modul CANopen master / slave pre
Distribuované periférne systémy SIMATIC® ET200S

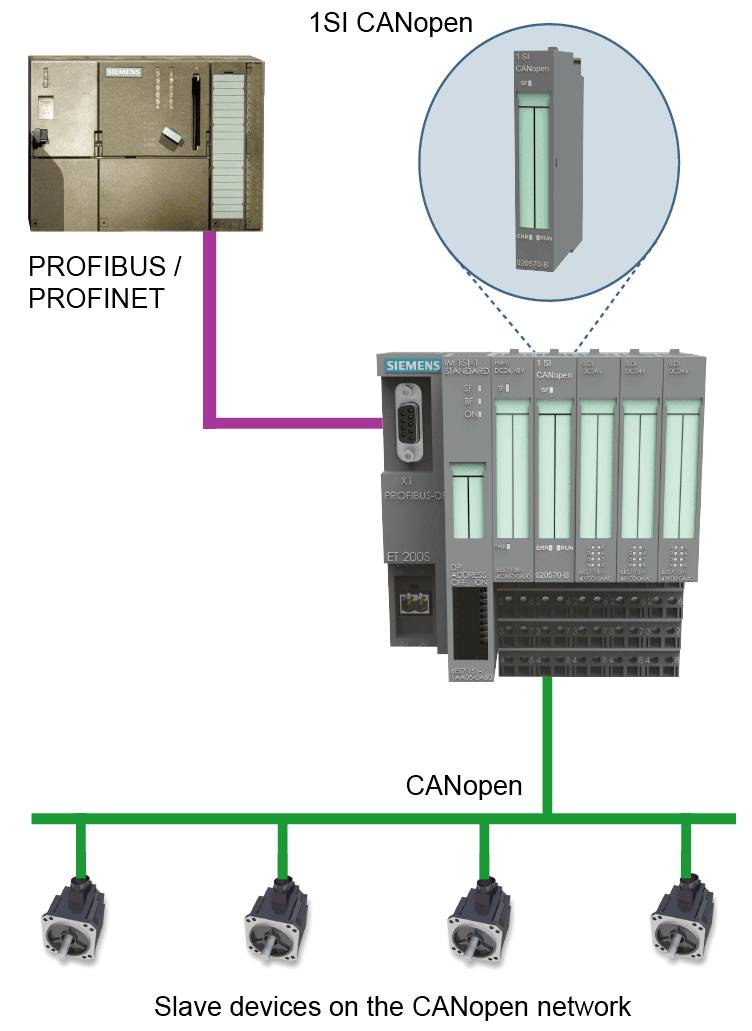

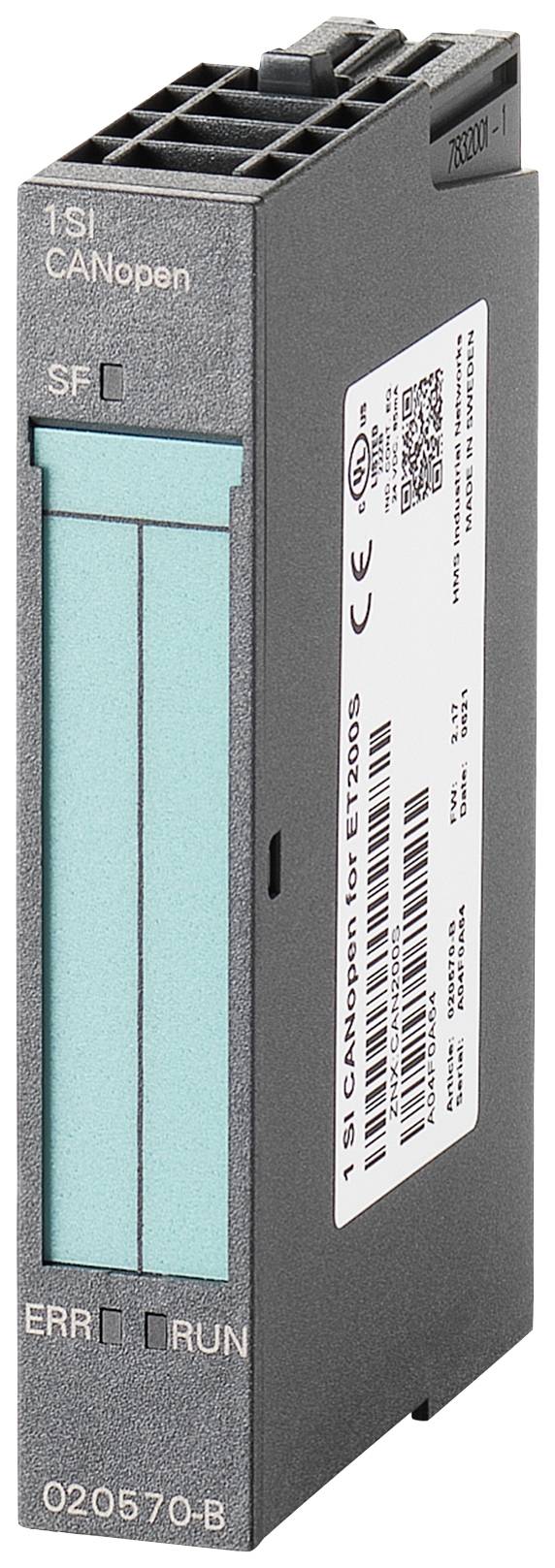

Modul 1 SI CANopen umožňuje pripojenie zariadení CANopen k decentralizovaným periférnym systémom SIMATIC ET200S.
Použitím modulu 1 SI CANopen v systéme ET200S je možné siete CAN / CANopen bezproblémovo ovládať cez PROFIBUS alebo PROFINET.
Modul 1 SI CANopen umožňuje jednoduchú integráciu zariadení SIMATIC v oblastiach, kde sa používa CANopen a iné protokoly založené na CAN. Ovládanie PROFIBUS alebo PROFINET, napr. B. zo série S7, môže teda priamo interagovať so zariadeniami na báze CAN alebo CANopen (brána).
Modul 1 SI CANopen podporujú všetky moduly rozhrania a CPU SIMATIC ET200S, s výnimkou verzií Basic a Compact.

KONFIGURÁCIA KONFIGURÁCIA CANOPEN A INTEGRÁCIA PORTÁLU TIA
Jednoduchá integrácia do sveta SIMATIC je dôležitou požiadavkou pri rozšírení automatizačného systému SIMATIC o zariadenia prevádzkovej zbernice, ktoré nie sú založené na PROFIBUS
alebo na báze PROFINET. Na splnenie tejto požiadavky umožňuje HMS bezproblémovú integráciu modulu 1 SI CANopen do SIMATIC STEP 7 alebo TIA Portal. Die
Pripojenú sieť CANopen je možné intuitívne konfigurovať pomocou voliteľného "Anybus Configuration Manager - CANopen".
Hneď po dokončení konfigurácie je možné načítať a uložiť konfiguráciu siete CANopen do PROFIBUS alebo PROFINET PLC alebo systémového CPU ET200S
bude. Pri výmene modulu 1 SI CANopen je možné načítať predtým uloženú konfiguráciu z PLC do nového modulu. To môže znížiť prestoje v
aplikácie s vysokou dostupnosťou sú výrazne obmedzené. Modul 1 SI CANopen je možné vymeniť aj počas prevádzky.

REŽIM CAN 2,0A FUNKČNOSŤ 1 SI CANOPEN TRANSPARENT CAN 2.0A
Vďaka transparentnej funkcionalite CAN je možné prenášať akékoľvek rámce CAN z PLC do všetkých typov zariadení CAN prostredníctvom modulu 1 SI CANopen
bez ohľadu na protokol CAN uvedený vyššie. Okrem toho je možné prijímať preddefinované CAN rámce.
Podobne ako CANopen je mnoho protokolov fieldbus založených na CAN 2.0A. S podporou tejto protokolovej vrstvy možno modul 1 SI CANopen použiť aj v prípade
Sieť CAN nepodporuje CANopen, ale podporuje aspoň CAN 2.0A. Na tento účel musí byť v module 1 SI CANopen vypnutý iba CANopen.
Aby sa uľahčilo používanie tejto funkcie v PLC, HMS pridal ďalšie funkčné bloky do modulu 1SI CANopen, takže programátori PLC môžu používať rámce CAN.
vedieť spracovať a aj generovať priamo v programe PLC. S týmito funkčnými blokmi je možné implementovať aj zákaznícke špecifické protokoly CAN. Ďalej
je tiež možné pripojiť zariadenia k sieti PROFIBUS alebo PROFINET, ktoré podporujú iba zákaznícky špecifický protokol CAN.

PODPOROVANÉ FUNKCIE V REŽIME TRANSPARENTNEJ PLECHY

· PLC môže odosielať a prijímať rámce CAN cez modul CAN
· Akýkoľvek protokol založený na CAN s 11-bitovým identifikátorom môže byť implementovaný na strane slave a riadený PLC
· Dodatočné funkčné bloky dostupné od HMS uľahčujú prácu v kroku 7 alebo portáli TIA
· Podporuje štandard "CAN 2.0A".
· Voľne voliteľná prenosová rýchlosť medzi 20 kbit/sa 1 Mbit/s
· Žiadna funkcia CANopen v transparentnom režime „CAN 2.0A“.
