Name: Ixxat IXXAT CME/PN Profinet CANopen Profinet
Brand: Ixxat
SKU: 2497731
Availability: BackOrder

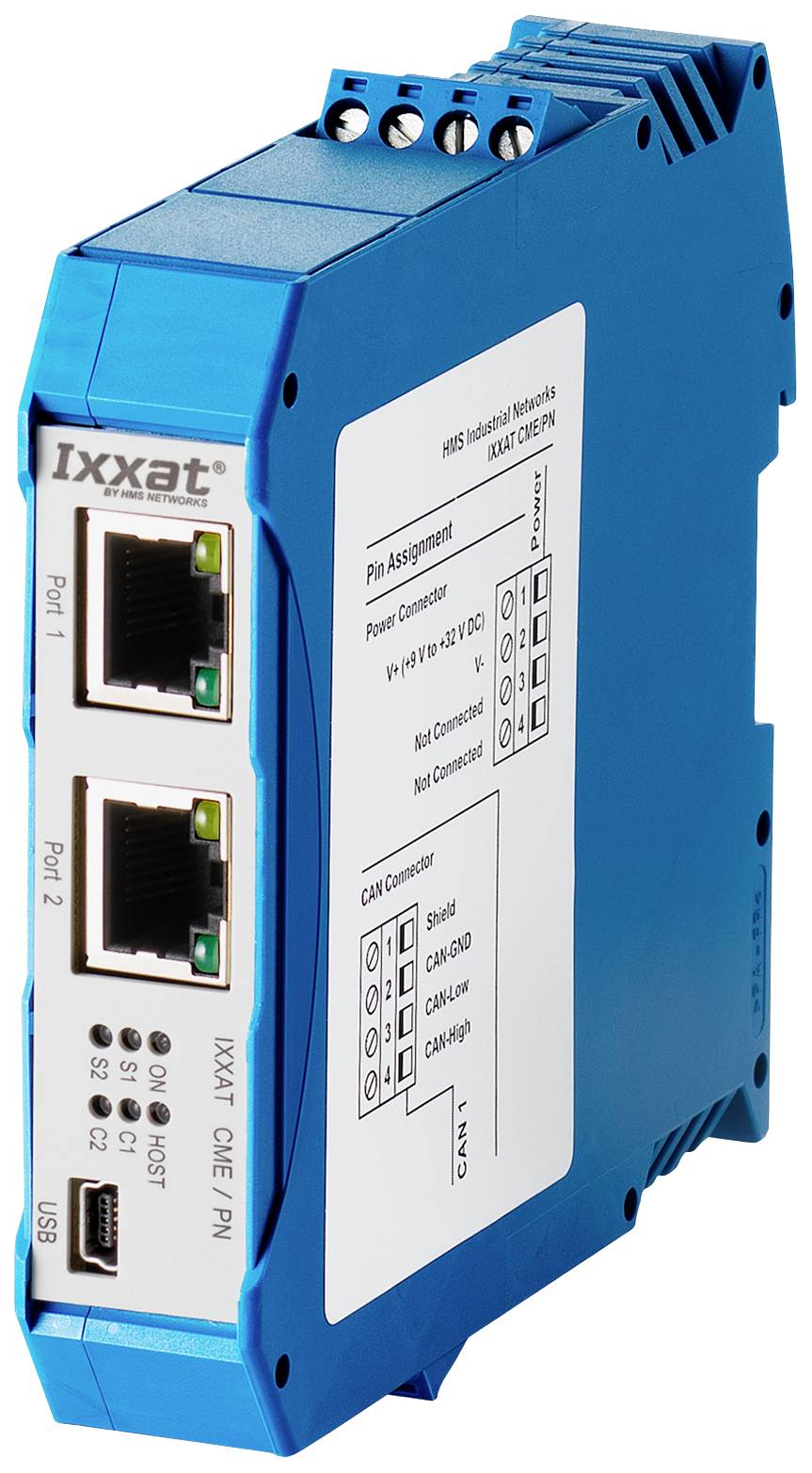

Modrý elektronický modul s dvoma ethernetovými portami a USB vstupom, s výrobným štítkom 'Ixxat', určený pre priemyselnú sieťovú konektivitu.

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (855,00 € / kus)

855,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Brána IXXAT CME / PN PROFINET-CANopen

Jednoduchá konfigurácia pomocou dodaného konfiguračného nástroja IXXAT
Obojsmerná výmena dát pre PROFINET / CANopen
Integrovaný 2-portový prepínač
Konfigurácia cez Ethernet alebo USB

Technické parametre

CPU: STM32F407
Rozhranie PROFINET: 2 x 100 Mbit / s Ethernet cez konektor RJ45
Prepínač: Integrovaný 2-portový prepínač
Rozhranie zbernice CAN: Galvanicky oddelené. Pripojenie cez skrutkové svorky.
Rozhranie pre konfiguráciu: USB alebo vzdialený prístup cez Ethernet
Rozsah teplôt: -20 ºC ... +70 ºC
Napájanie: 9 - 32 V / DC, 3 W.
LED displej: Zapnutie, stav hostiteľa, stav modulu, stav protokolu, stav CAN chodu, chybový stav CAN
Kryt: plastový kryt pre montáž na DIN lištu
Rozmery: cca 22,5 x 100 x 115 mm

Kategória výrobku: Profinet CANopen

Rozhranie: Profinet

Typ: IXXAT CME/PN

Min. prevádzková teplota: -20 °C

Prevádzkové napätie: 9 - 32 V/DC

Prevádzková teplota: -20 °C (min)

Rozmer.: (š x v) 22.5 mm x 100 mm

V: 100 mm

Šírka: 22.5 mm

Číslo výrobcu: 1.01.0261.02106

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2497731 Ixxat IXXAT CME/PN Profinet CANopen Profinet

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2497731 Ixxat IXXAT CME/PN Profinet CANopen Profinet

Popis

IXXAT CME / PN je výkonná a ľahko konfigurovateľná brána na pripojenie zariadení a sietí CANopen k PROFINET. Brána umožňuje obojsmernú výmenu dát a okrem iného umožňuje integráciu existujúcich, cenovo výhodných účastníkov CANopen do sietí PROFINET ako aj poskytovanie údajov zo systémov PROFINET na použitie v sieťach CANopen.

PRACOVNÝ PRINCÍP
Na strane PROFINET funguje brána ako IO zariadenie a vymieňa si dáta cez sloty a podsloty. Na strane CANopen zariadenie funguje ako CANopen NMT master s podporou PDO a SDO.

Konfigurácia brány sa vykonáva pomocou konfiguračného nástroja IXXAT, ktorý je bezplatne súčasťou dodávky. Konfiguračný nástroj vytvorí konfiguračný súbor CDC pre sieť CANopen a súbor GSDML pre PROFINET. Konfigurácia na strane CANopen je založená na súboroch EDS. Súbor GSDML umožňuje jednoduchú integráciu brány do siete PROFINET a adresovanie brány z programu PLC. Tu je brána reprezentovaná ako jediné I/O zariadenie. Všetky dáta na strane CANopen, ktoré sa vymieňajú so sieťou PROFINET cez bránu, sú definované v súbore GSDML ako premenné s názvami premenných, veľkosťou dát a smerom dát. Tento prístup, ktorý do konfigurácie zahŕňa obe strany brány, je zatiaľ jedinečný a výrazne zjednodušuje konfiguráciu.

Brána má integrovaný 2-portový prepínač, ktorý umožňuje jednoduchú integráciu do linkových topológií. Konfigurácia zariadenia a aktualizácia firmvéru sa vykonáva cez rozhranie USB 2.0 brány alebo vzdialeným prístupom cez rozhranie Ethernet.

Tento text bol preložený strojovo.
