Joy-it PoStep25-256 riadenie krokového motora 2.5 A skrutková svorka

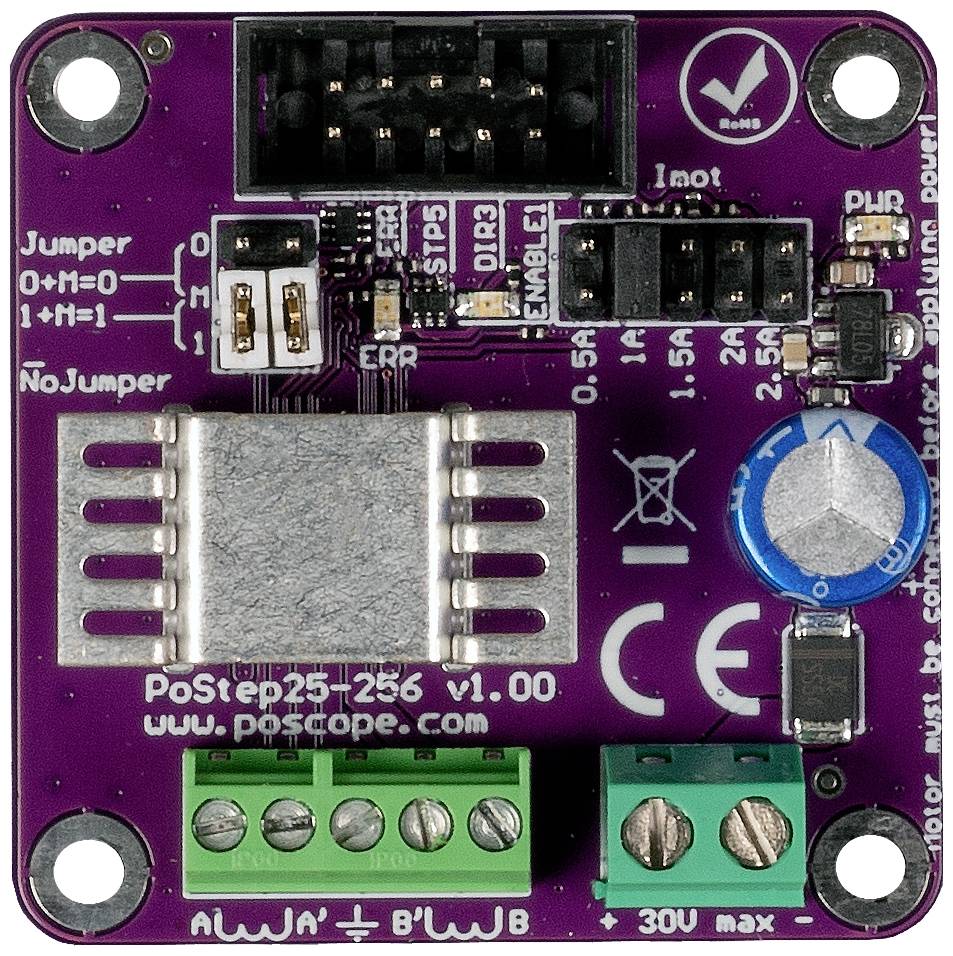

Fialová elektronická doska so viacerými prípojkami a komponentmi vrátane otočného regulátora a pripájacích svoriek, označená štítkom 'PoStep25-256 v1.00'.

'Technický výkres dosky PoStep25-256 s rozmermi, osadením konektorov a montážnymi pokynmi.'

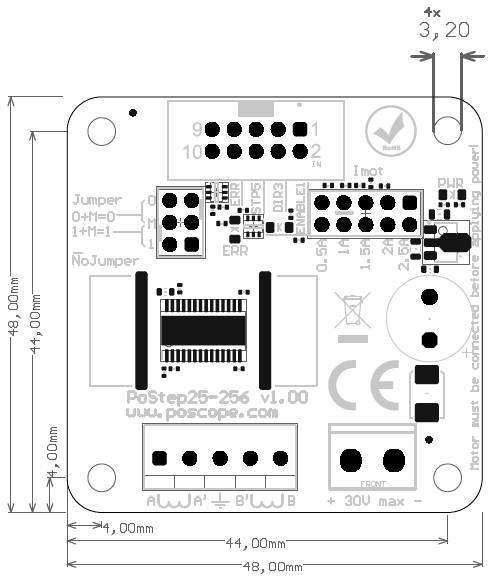

Výkres elektrického zapojenia s rozmermi v mm a popisom svoriek a komponentov, napríklad jumper 0 = Hi.

Malá elektronická doska plošných spojov s kondenzátorom, konektormi a čipom, pravdepodobne používaná na reguláciu napätia alebo prototypovanie.

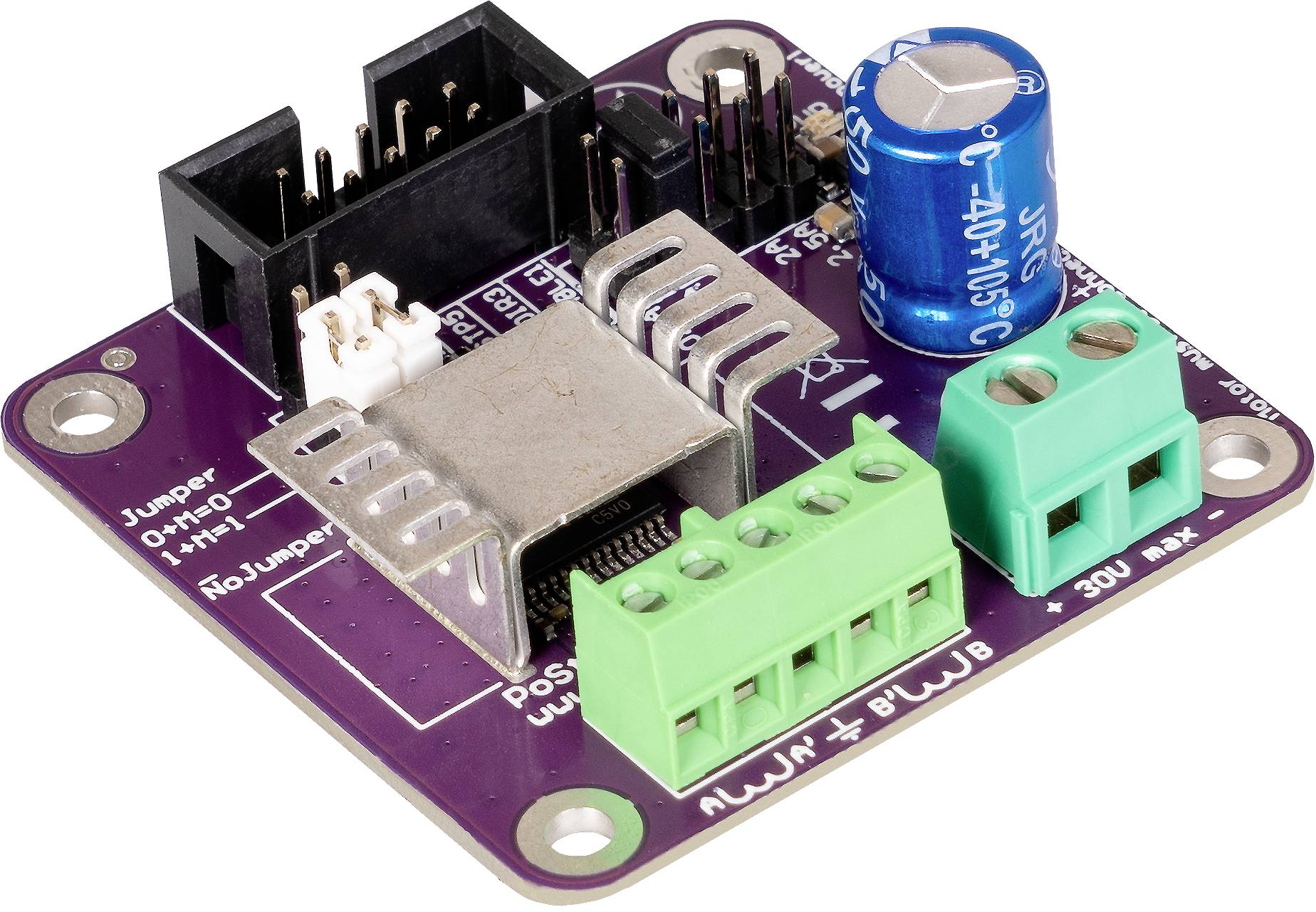

Fialový elektronický modul s modrým kondenzátorom, zelenými svorkami a niekoľkými konektormi na doske plošných spojov.

1/5

Rozhranie

skrutková svorka

Max. fázový prúd

2.5 A

Kategória výrobku

riadenie krokového motora

Dĺžka

18 mm

Šírka

18 mm

Datasheety: (PDF)

Doručenie: Št 10. 9.

78 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (22,76 € / kus)

22,76 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Ovládač krokového motora PoStep 25-256, 0,5 až 2,5 A, 9 až 30 V, max 256 mikrokrokov

jednoduché nastavenie prúdu motora pomocou prepojok
Kompatibilné so 4, 6 a 8 drôtovými krokovými motormi
LED prevádzka, chyba a zobrazenie pri zapnutí
plynulejší a tichší pohyb krokového motora
vylepšený krútiaci moment

Technické parametre

napájacie napätie
9-30 V DC
fázový prúd
0,5 - 2,5 A
režimy mikrokrokovania
1, 2, 4, 16, 32, 64, 128, 256
logické napätie
Kompatibilné s 3,3V a 5V
maximálna kadencia
500 kHz
prevádzková teplota
0 - 70 °C
ochranné funkcie
Ochrana proti prepólovaniu napájacieho napätia
podpäťové uzamknutie
nadprúdová ochrana
Detekcia otvorenej záťaže
tepelné vypnutie
Výstup pre chybový stav

Rozhranie: skrutková svorka

Dĺžka: 18 mm

Šírka: 18 mm

Rozmer.: (d x š) 18 mm x 18 mm

Číslo výrobcu: PoStep25-256

Typ: PoStep25-256

Max. fázový prúd: 2.5 A

Kategória výrobku: riadenie krokového motora

Na stiahnutie

Datasheet

Datasheet 2584613 Joy-it PoStep25-256 riadenie krokového motora 2.5 A skrutková svorka

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2584613 Joy-it PoStep25-256 riadenie krokového motora 2.5 A skrutková svorka

Popis

PoStep25-256 je vysokovýkonný, lacný ovládač krokového motora na implementáciu inteligentného ovládača krokového motora - Smooth tune. Menič má pokročilú architektúru a technológiu povrchovej montáže na dosiahnutie výnimočnej hustoty výkonu.

Tento text bol preložený strojovo.
