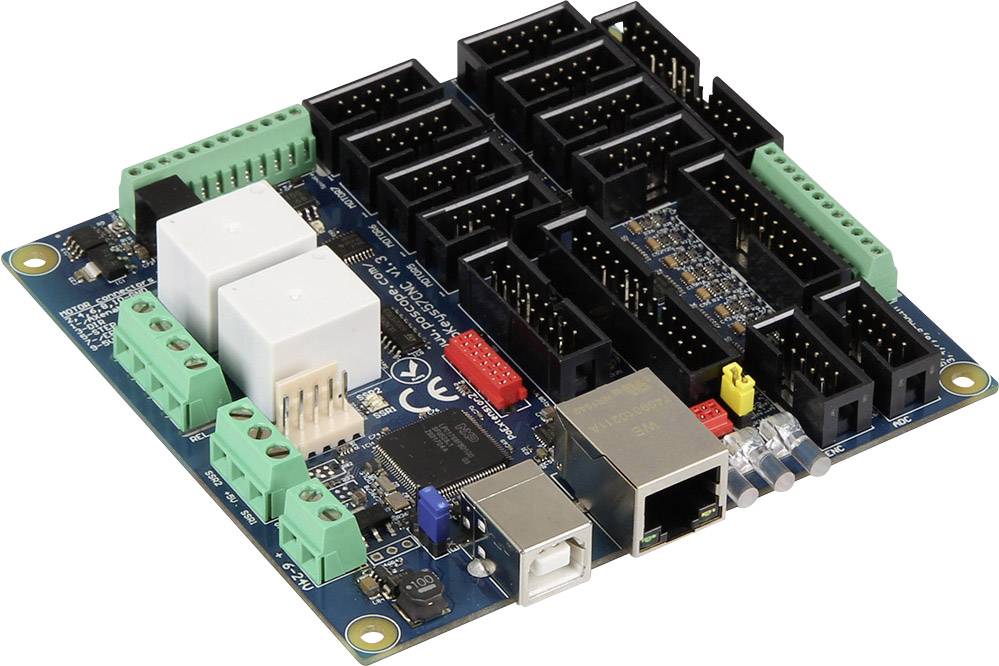

PoLabs PoKeys 57 CNC CNC riadenie osí

PoKeys57CNC je zmes medzi univerzálnymi zariadeniami Pokeys a ovládaním motora. Toto zariadenie je primárne dostupné na riadenie až 8 STEP / DIR signálom poháňaných motorov (krokové motory, servopohony atď.) V rôznych aplikáciách s pridaním výkonných funkcií zariadenia Pokeys. Prístroj obsahuje špeciálne pripojenia pre pripojenie k motorovým pohonom (kompatibilným s HD44780), LCD modulu atď. Okrem toho je k dispozícii 5 analógových vstupov s 12 bitovým rozlíšením. Zariadenie má tiež štyri elektricky izolované výstupy otvoreného kolektora a izolovaný analógový výstup 0 až 10 V.

Zariadenie je dodávané s jadrom Poil a je plne kompatibilné s programom PoBlocks grafického programovacieho softvéru. S programovateľným logickým radičom na ovládacej doske motora. PoBlocks možno použiť na ľahkú automatizáciu rôznych periférnych zariadení a na výmenu dát s inými softvérovými aplikáciami, ktoré sú nastavené pomocou PoKeys57CNC.

Produkty USB spoločnosti Pokey zahŕňajú podporu pre virtuálnu klávesnicu USB a USB joystick na emuláciu štandardnej USB klávesnice a joysticku. Digitálne vstupné piny je možné preniesť na virtuálnu klávesnicu a tlačidlá joysticku, zatiaľ čo analógové vstupy je možné preniesť na virtuálne osi joysticku. Konfigurácia je jednoduchá pomocou našej intuitívnej grafickej konfiguračnej aplikácie Pokeys, každú funkciu je možné tiež otestovať.

Špeciálne pripojenie PoExtBus / Ponet je možné použiť na rozšírenie počtu digitálnych výstupov o ďalších 80 výstupov vo forme reléových výstupov alebo výstupov otvoreného kolektora. Môže sa tiež použiť na pripojenie rôznych prídavných zariadení (napr. Príves PoKeysKBD48CNC) a snímačov I2C.

Vlastnosti:
◾ Podporované doplnkami Mach4 a Mach3 Pokeys
◾ Kompatibilné so štandardom USB 1.1 / 2.0 HID,
◾ Štandardná anglická simulácia klávesnice USB (so spúšťaním podpory klávesov hore / dole),
◾ Štandardná simulácia joysticku USB (6 osí, 32 tlačidiel s podporou spúšťania),
◾ Ethernet 10/100 s DHCP klientom alebo pevnou podporou IP,
◾ TCP alebo UDP pripojenie k zariadeniu,
Support Podpora protokolu Modbus TCP (prístup k digitálnym vstupom a výstupom, analógové vstupy, hodnoty kódovacieho zariadenia, hodnoty digitálneho počítadla, výstupy PWM, LCD displej, zariadenia PoExtBus, stav maticovej klávesnice),
◾ Webové rozhranie s prepracovaným dashboardom a zobrazením stavu I / O s viacerými používateľskými účtami,
◾ K dispozícii je 28 digitálnych vstupov alebo výstupov (softvérovo nastaviteľných) s pull-up rezistormi a ako klávesy virtuálnej klávesnice USB. Existujú ďalšie 4 vyhradené digitálne výstupy,
◾ 5 analógových vstupov (12 bitov) s digitálnym dolnopriepustným filtrovaním (4 analógové vstupy tiež zahŕňajú analógové dolnopriepustné filtre s medznou frekvenciou 1,9 kHz),
◾ niekoľko párov vstupov kódovacieho zariadenia s tromi ďalšími špeciálnymi vysokorýchlostnými kódovacími jednotkami a jedným ultra vysokorýchlostným vstupom kódovacieho zariadenia,
◾ digitálne počítadlá pre konkrétne digitálne vstupné piny,
◾ výkonný 8-osový impulzný motor s frekvenciou 125 kHz s vlastnými prípojkami motora,
◾ maticová klávesnica až 16x8 so spustenými klávesmi / podporuje alternatívnu funkciu,
◾ až 5 vysokorýchlostných plne konfigurovateľných výstupov PWM (časovač 25 MHz PWM) - dva z nich s tranzistorovými výstupmi s otvoreným kolektorom,
◾ špeciálny konektor pre podporu LCD znakov na báze HD44780 (až 4 x 20 znakov),
◾ špeciálne pripojenie pre PoPendant1
◾ podpora PoExtBus až pre 10 externých posuvných registrov (napr. PoExtBusOC16, PoExtBusRE atď.),
◾ Podpora zariadení Ponet (48-klávesová CNC klávesnica),
◾ bezpečná podpora v prípade prerušenia komunikácie,
◾ Podpora až 100 senzorov, ktoré je možné pripojiť na zbernicu I2C, 1-vodičovú zbernicu alebo na univerzálne analógové vstupy,
◾ intuitívny a užívateľsky prívetivý softvér,
◾ Podpora tretích strán prostredníctvom komunikačnej knižnice DLL a rozsiahleho dokumentu so špecifikáciami protokolu, ktorý je možné preniesť do iných systémov.
