Joy-it SBC-MD-DM860H riadenie krokového motora

Čierny elektrický kontrolér s chladiacimi rebrami a zelenými pripojovaciemu svorkami, špecifikácie vytlačené na hornej strane.

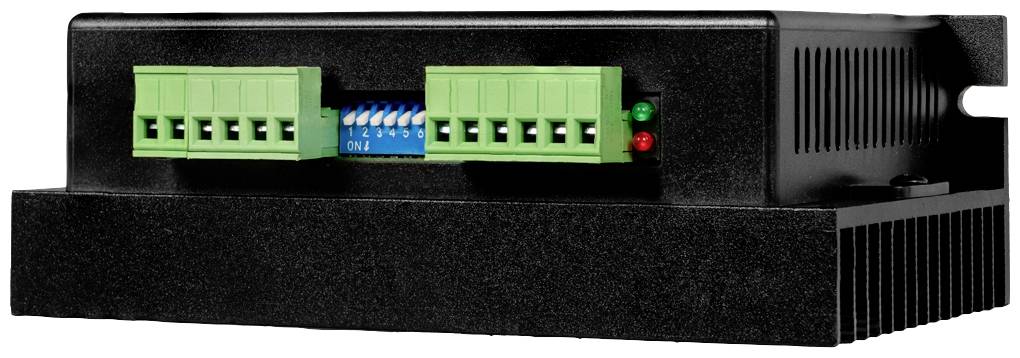

Čierny, obdĺžnikový elektronický box so zelenými konektormi a dvoma malými LED svetlami, namontovaný na plochom povrchu.

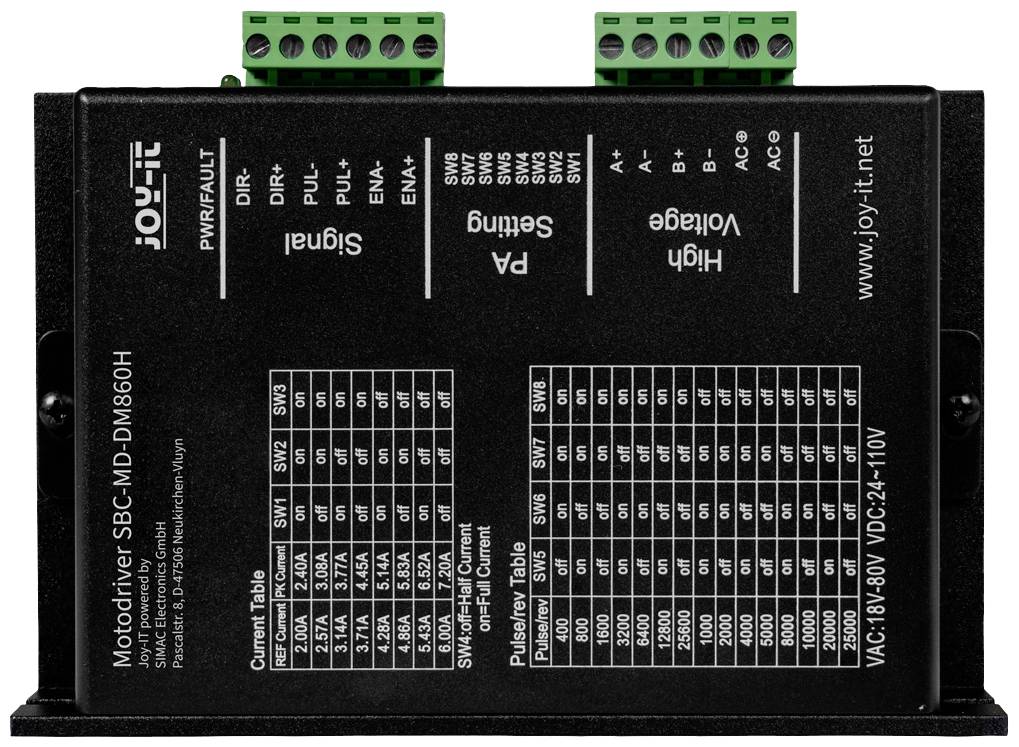

Čierny motorový ovládač s pripojovacími svorkami hore. Potlač zobrazuje tabuľky pre nastavenia prúdu a impulzného signálu.

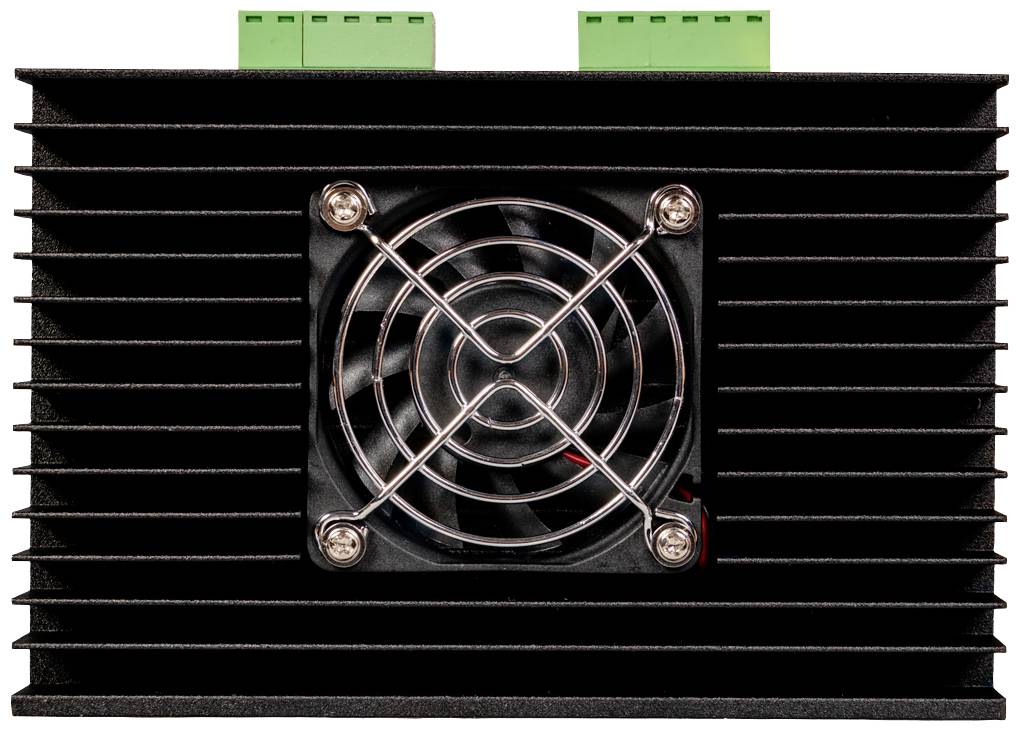

Čierne obdĺžnikové chladiace zariadenie s ventilátorom uprostred a zelenými pripojovacími svorkami hore. Používa sa na odvádzanie tepla.

1/4

Kategória výrobku

riadenie krokového motora

53 mm

Dĺžka

109 mm

Šírka

150 mm

Rozmer.

(d x š x v) 109 x 150 x 53 mm

Datasheety: (PDF)

Doručenie: Št 10. 9.

99 Ks

Počet

Celkom (39,02 € / kus)

39,02 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Výstupný prúd: 2,4 - 7,2 A
Napätie: 18 - 80 VAC / 24 - 110 VDC
Rozlíšenie mikrokrokov: 400 - 25600 ppr
Frekvencia impulzov: 0 - 200 kHz
Vstup signálu: Jednostranný, impulzný / smerový, kompatibilný s úrovňou 5 - 24 V DC
Ochranné funkcie: nadprúdová ochrana, prepäťová ochrana, podpäťová ochrana
Príklad kompatibility s krokovými motormi Joy-IT: NEMA23-01, NEMA23-02, NEMA34-01, NEMA34-02
Špeciálne vlastnosti: konfigurácia prepínačov DIP; aktívne chladenie

V: 53 mm

Dĺžka: 109 mm

Šírka: 150 mm

Rozmer.: (d x š x v) 109 x 150 x 53 mm

Fáza: 2

Číslo výrobcu: SBC-MD-DM860H

Typ: SBC-MD-DM860H

Kategória výrobku: riadenie krokového motora

Na stiahnutie

Datasheet

Datasheet 2999123 Joy-it SBC-MD-DM860H riadenie krokového motora

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2999123 Joy-it SBC-MD-DM860H riadenie krokového motora

Popis

DM860H je najmodernejší ovládač krokového motora navrhnutý tak, aby zaistil plynulé a presné ovládanie bipolárnych krokových motorov. Tento driver je kompatibilný so širokou škálou krokových motorov a ponúka optimálne riešenie pre náročné aplikácie. Ľahko použiteľné prepínače DIP umožňujú rýchlu konfiguráciu rozlíšenia mikrokrokov a sily prúdu.
