JST zásuvkové puzdro na dosku JQ Počet pólov 4 Raster (rozteč): 2.50 mm 04JQ-BT 1 ks

Biela, obdĺžniková elektrická zásuvka so štyrmi kontaktnými bodmi a kovovými kontaktnými kolíkmi.

Ilustračný obrázok

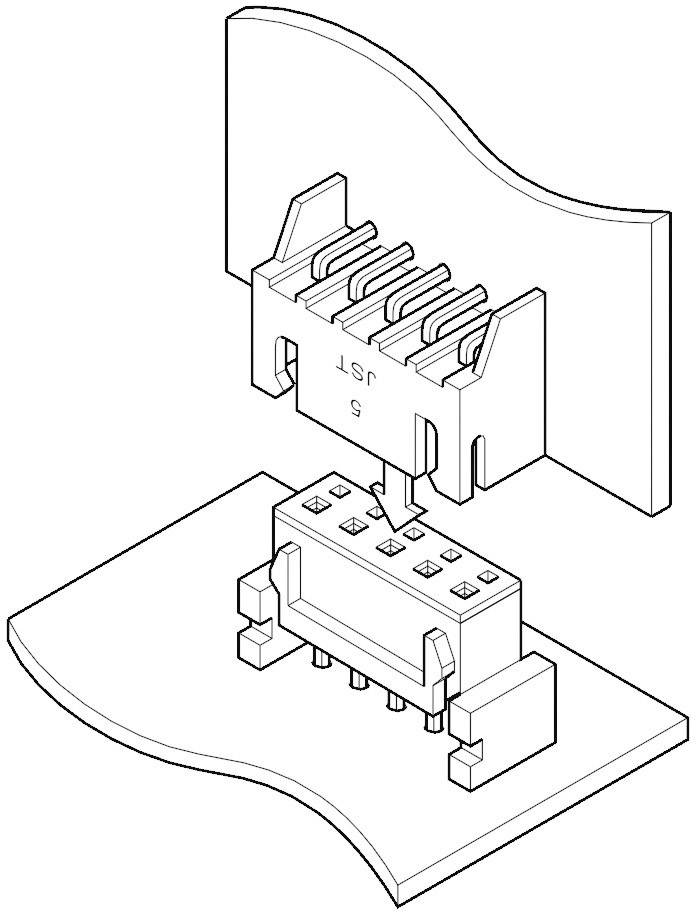

Výkres konektora zasúvaného do zásuvky znázorňuje zapojovací mechanizmus so šípkou, ktorá vyznačuje smer.

1/2

Ilustračný obrázok

Kategória výrobku

zásuvkové puzdro na dosku

Prevedenie

kolíková lišta, priama

Počet riadkov

Rad

Raster (rozteč)

2.50 mm

Datasheety: (PDF)

Doručenie: Št 10. 9.

45 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 5

Celkom (0,28 € / kus)

0,36 €

-22 %

1,40 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Zásuvkový konektor radu JQ

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 4

Dodatočné informácie:

Technické parametre

Kategória výrobku: zásuvkové puzdro na dosku

Prevedenie: kolíková lišta, priama

Počet riadkov: 1

Typ zapojenia konektora: board to board

Rad: JQ

Raster (rozteč): 2.50 mm

Počet kontaktov v rade: 4

Počet pólov: 4

Šírka: 6 mm

Kolíkový tvar: pravouhlý

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Obsah: 1 ks

Rozmer.: (š x v) 6 mm x 9.5 mm

Pripojenie: tlačené

Materiál puzdra: polyamid

Číslo výrobcu: 04JQ-BT

Farba: prírodná

Priemyslové balenie: nie

Izolačný materiál: polyamid

Materiál kontaktu: fosforový bronz

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

V: 9.5 mm

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Typ: 04JQ-BT

Na stiahnutie

Datasheet

Datasheet 554142 JST zásuvkové puzdro na dosku JQ Počet pólov 4 Raster (rozteč): 2.50 mm 04JQ-BT 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 554142 JST zásuvkové puzdro na dosku JQ Počet pólov 4 Raster (rozteč): 2.50 mm 04JQ-BT 1 ks

Popis

Pripojenie tlače odolné voči vibráciám od Leiterplatte zu Leiterplatte. Pre signálne prúdy a nízke prúdy do 3 A. Zacvakávacie lišty na kryte umožňujú po zasunutí zvukový signál. Ochrana proti prepólovaniu. Veľmi ľahko sa spájkuje pocínovaním.
