Jumo vstupný modul RS-485, výstupy Počet výstupov: 4 x

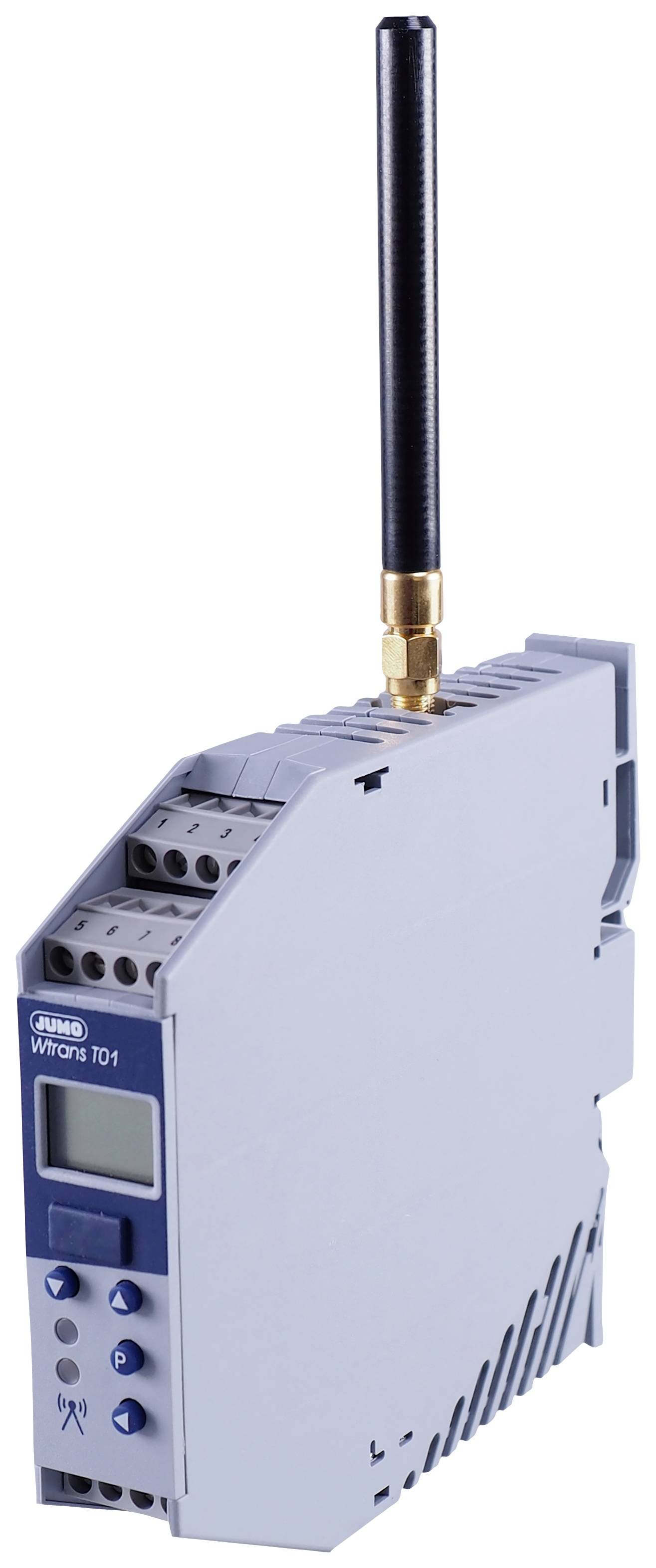

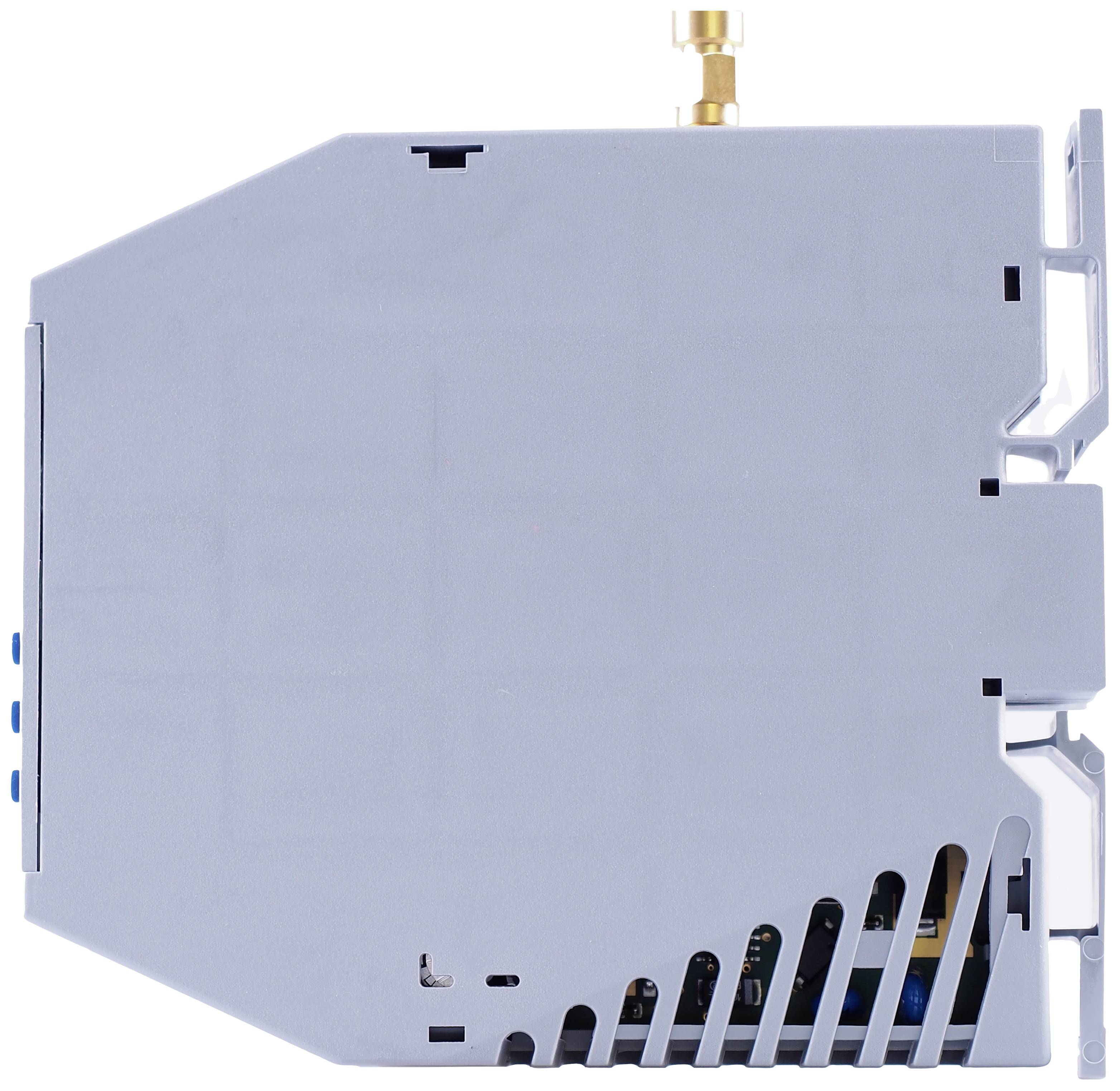

Rádiový prijímač T01.EC3 sa používa v spojení s vhodnými vysielačmi na mobilné alebo stacionárne meranie fyzikálnych parametrov. Použitie pokrokovej rádiovej technológie s priemyselnou rádiovou frekvenciou 868,4 MHz má za následok výrazné zníženie nákladov na inštaláciu. Káblové pripojenia môžu byť vynechané, rádiová senzorová technológia funguje aj v náročných priemyselných prostrediach. Dodávanú anténu Lambda/4 s impedanciou 50 ohmov je možné priamo naskrutkovať alebo namontovať externe. Ak sa použije voliteľný nástenný držiak antény s 3 m dlhým anténnym káblom, dosah voľného poľa je 300 m. Namerané hodnoty prijaté z vysielača sa prepočítajú a zobrazia v prijímači a sú k dispozícii ako lineárne prúdové alebo napäťové signály (0(4) až 20 mA, 0 až 10 V) a cez digitálne rozhranie RS485. Oba analógové výstupy prijímača sú galvanicky oddelené. K dispozícii sú aj dva reléové výstupy. Pripojenie k systémom vyššej úrovne, ako je softvér na vizualizáciu systému alebo bezpapierové zapisovače s podporou Modbus master, je možné cez digitálne rozhranie s protokolom Modbus. Dá sa ovládať a konfigurovať pomocou klávesnice v spojení s dvojriadkovým LCD displejom alebo pohodlnejšie pomocou nastavovacieho programu. Parametre ako konštanty filtra, offset, alarmy a koncové indikátory (pamäť minimálnej a maximálnej hodnoty) je možné nastaviť samostatne pre každý kanál. Na prednej strane je konektor pre PC rozhranie s TTL/RS232 alebo USB/TTL prevodníkom pre prepojenie prijímača a PC. Prijímač v kryte montážnej lišty je určený pre montáž na DIN lištu 35 × 7,5 mm podľa DIN EN 60715. Skrutkové svorky pre elektrické pripojenie sú usporiadané na rôznych úrovniach. Prierez kábla nesmie presiahnuť 2,5 mm2. Ako napájanie slúži pripojenie na AC/DC 20 až 30 V, 48 až 63 Hz.

Tento text bol preložený strojovo.
