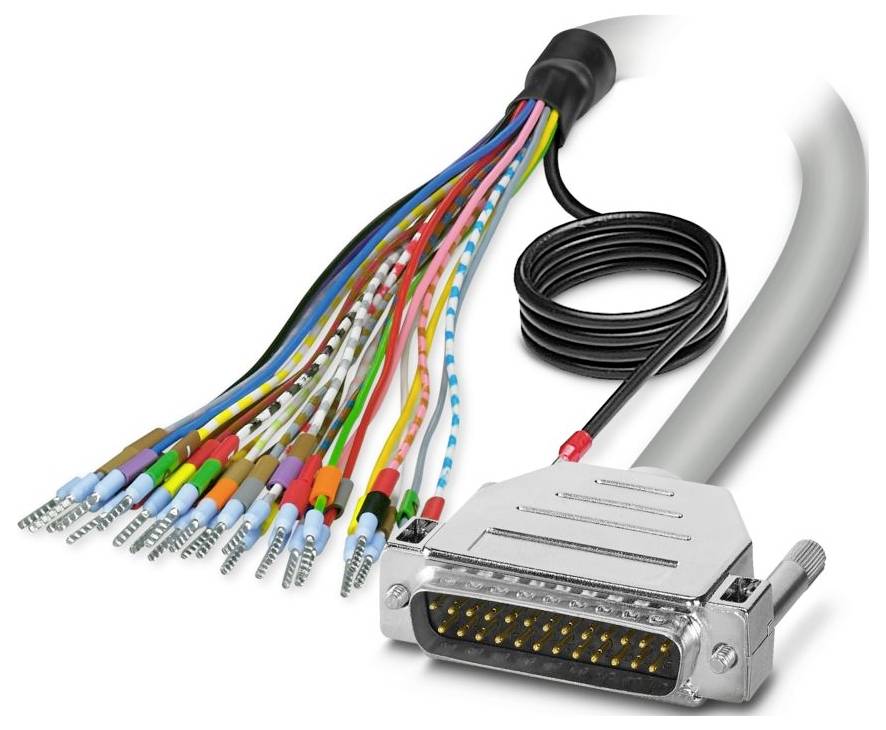

Ilustračný obrázok
kábel CABLE-D-25SUB/M/OE/0,25/S/4,0M Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
4 m
Pripojenie
D-Sub kolíková lišta
Počet kontaktov
25
Číslo výrobcu
2926551
Datasheety: (PDF)
Celkom (139,99 € / kus)
139,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 25
- Typ pripojenia: D-SUB konektor
- Závit skrutky: UNC 4-40
- Uťahovací moment: 0,2 Nm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Poznámka: Vodiče sú označené a vybavené dutinkami. Pletené tienenie je vedené na samostatný koniec kábla.
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 9,80 mm ±0,5 mm
- Sieťový modul: 2,77 mm
- Pripojenie podľa normy: IEC 60807-2; DIN 41652
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 4 m
- Prierez vodiča: 25 x 0,25 mm²
- Odpor vedenia: ≤ 80 Ω/km (pri 20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (pri 20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: áno
- Typ kábla: 25X0,25 [PVC]
- Konštrukcia vodiča signálneho kábla: 14 x 0,15 mm
- Signálny vodič AWG: 24
- Priemer drôtu vrátane izolácie: 1,2 mm ±0,05 mm
- Minimálny polomer ohybu, trvalo nainštalovaný: 82 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 155 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 5000 (s polomerom ≥ 15x vonkajší priemer)
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 200
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný, tienený okrúhly kábel
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Prúd (na dráhu): ≤ 2 A (po rozvinutí, pozri zníženie výkonu)
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: D-SUB25 (1) = ()
- hnedá: D-SUB25 (2) = ()
- zelená: D-SUB25 (3) = ()
- žltá: D-SUB25 (4) = ()
- sivá: D-SUB25 (5) = ()
- ružová: D-SUB25 (6) = ()
- modrá: D-SUB25 (7) = ()
- červená: D-SUB25 (8) = ()
- čierna: D-SUB25 (9) = ()
- Dĺžka odizolovania (plášť): ≈ 150 mm
- fialová: D-SUB25 (10) = ()
- sivo-ružová: D-SUB25 (11) = ()
- červená-modrá: D-SUB25 (12) = ()
- bielo-zelená: D-SUB25 (13) = ()
- hnedozelená: D-SUB25 (14) = ()
- bielo-žltá: D-SUB25 (15) = ()
- žltohnedá: D-SUB25 (16) = ()
- bielo-sivý: D-SUB25 (17) = ()
- sivohnedá: D-SUB25 (18) = ()
- bielo-ružová: D-SUB25 (19) = ()
- ružovo-hnedá: D-SUB25 (20) = ()
- bielo-modrá: D-SUB25 (21) = ()
- hnedomodrá: D-SUB25 (22) = ()
- bielo-červená: D-SUB25 (23) = ()
- hnedočervená: D-SUB25 (24) = ()
- bielo-čierna: D-SUB25 (25) = ()
- 25x0,25 [PVC]: 25x0,25 [PVC]
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
4 m
- Pripojenie
D-Sub kolíková lišta
- Počet kontaktov
25
- Číslo výrobcu
2926551
- Obsah
1 ks
- Materiál
PVC
- Pólov
25
- Typ
CABLE-D-25SUB/M/OE/0,25/S/4,0M
- Dĺžka
4 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580216 kábel CABLE-D-25SUB/M/OE/0,25/S/4,0M Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580216 kábel CABLE-D-25SUB/M/OE/0,25/S/4,0M Phoenix Contact Množstvo: 1 ks
Popis
Predmontovaný, tienený okrúhly kábel; Pripojenie 1: Jednotlivé vodiče (25-pinové) (Vodiče sú označené a vybavené koncovkami. Tieniaci opletenie je vedené na samostatný koniec kábla. Konektor 2: D-SUB konektor (1 x 25-pinový); Dĺžka kábla: 4 m
