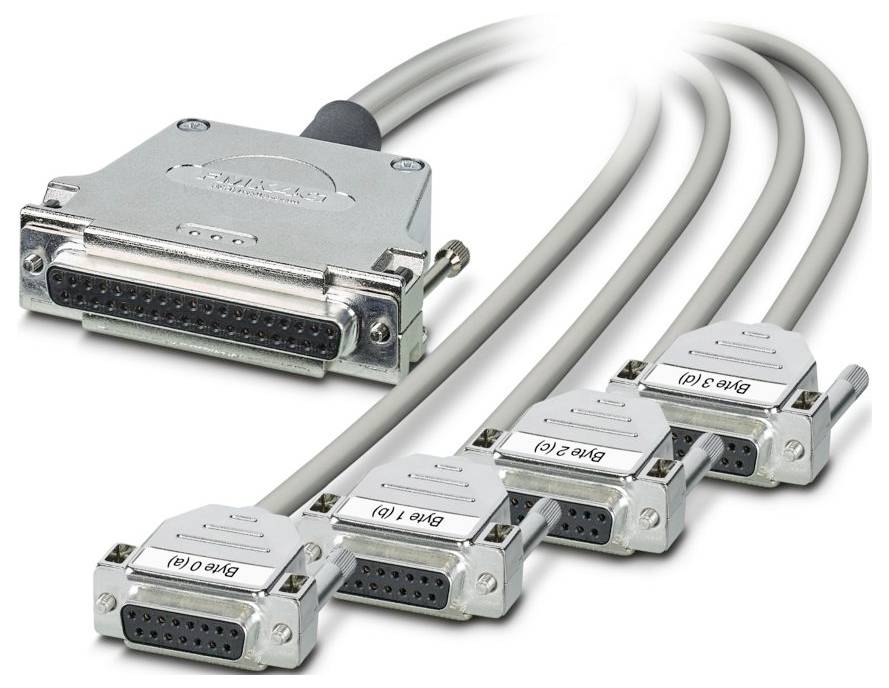

Ilustračný obrázok
kábel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
3 m
Pripojenie
D-Sub zásuvková lišta
Počet kontaktov
10
Číslo výrobcu
1119201
Datasheety: (PDF)
Celkom (224,99 € / kus)
224,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 15
- Typ pripojenia: D-SUB konektor (samica)
- Závit skrutky: UNC 4-40; M2,5
- Uťahovací moment: 0,2 Nm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 6,10 mm ±0,4 mm
- Sieťový modul: 2,74 mm
- Pripojenie podľa normy: IEC 60807-2; DIN 41652
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 3 m
- Prierez vodiča: 10 x 0,14 mm²
- Odpor vedenia: ≤ 145 Ω/km (20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: nie
- Typ kábla: 10X0,14 [PVC]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 1 mm ±0,03 mm
- Najmenší polomer ohybu, trvalo nainštalovaný: 52 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 98 mm
- Dynamická únosnosť (ohyb): Maximálny počet ohybových cyklov: 5000
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 4
- Menovitý prevádzkový režim: 100 % ED
- Cykly zapojenia:> 200
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný okrúhly kábel
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Vhodný periférny modul: 6DL1131-6BL00-0PH1 (svorkovnica H1/M1); 6DL1132-6BL00-0PH1 (svorkovnica H1/M1)
- Podporovaný ovládač: SIEMENS ET 200SP HA: Podporovaný ovládač: SIEMENS ET 200SP HA
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: D-SUB 37 x 1 (37) = D-SUB 15 x 5 (10)
- hnedá: D-SUB 37 x 1 (29) = D-SUB 15 x 5 (2)
- zelená: D-SUB 37 x 1 (33) = D-SUB 15 x 5 (6)
- žltá: D-SUB 37 x 1 (32) = D-SUB 15 x 5 (5)
- sivá: D-SUB 37 x 1 (18) = D-SUB 15 x 5 (9)
- modrá: D-SUB 37 x 1 (34) = D-SUB 15 x 5 (7)
- červená: D-SUB 37 x 1 (30) = D-SUB 15 x 5 (3)
- čierna: D-SUB 37 x 1 (28) = D-SUB 15 x 5 (1)
- fialová: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
- oranžová: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
- Konfigurácia kábla: Rozdelený kábel pre štyri moduly
- Prúd (na dráhu, 50 °C): ≤ 1 A (po odvinutí, pozri zníženie výkonu)
- Prúd (na dráhu, 70 °C): ≤ 0,6 A (v rozvinutom stave, pozri Zníženie výkonu)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Vhodný svorkovnicový blok: 6DL1193-6TP00-0BH1; 6DL1193-6TP00-0DH1; 6DL1193-6TP00-0BM1; 6DL1193-6TP00-0DM1
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
3 m
- Pripojenie
D-Sub zásuvková lišta
- Počet kontaktov
10
- Číslo výrobcu
1119201
- Obsah
1 ks
- Materiál
PVC
- Pólov
10
- Typ
CABLE-D37F/4XD15F/3,0M/ETHA
- Dĺžka
3 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564690 kábel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564690 kábel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Množstvo: 1 ks
Popis
Predmontovaný okrúhly kábel; Riadiaca jednotka: Siemens SIMATIC® ET 200SP HA; Konektor 1: Konektor D-SUB (1 x 37-pinový); Konektor 2: Konektor D-SUB (4 x 15-pinový); Dĺžka kábla: 3 m
