Ilustračný obrázok
kábel CABLE-D37SUB/B/B/HF/S/ 3,0M Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
3 m
Pripojenie
D-Sub zásuvková lišta
Počet kontaktov
37
Číslo výrobcu
2908518
Datasheety: (PDF)
Celkom (199,99 € / kus)
199,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 37
- Typ pripojenia: D-SUB konektor (samica)
- Závit skrutky: UNC 4-40
- Uťahovací moment: 0,2 Nm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 10,80 mm ±0,5 mm
- Sieťový modul: 2,77 mm
- Pripojenie podľa normy: IEC 60807-2; DIN 41652
- Vonkajší plášť, materiál: bezhalogénový plášť
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 3 m
- Prierez vodiča: 37 x 0,25 mm²
- Odpor vedenia: ≤ 80 Ω/km (pri 20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (pri 20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 21946
- Tienené: áno
- Konštrukcia vodiča signálneho kábla: 14 x 0,15 mm
- Signálny vodič AWG: 24
- Priemer drôtu vrátane izolácie: 1,2 mm ±0,05 mm
- Minimálny polomer ohybu, trvalo nainštalovaný: 90 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 170 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 5000 (s polomerom ≥ 15x vonkajší priemer)
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie)
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 200
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: áno
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný, tienený, bezhalogénový okrúhly kábel
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Prúd (na dráhu): ≤ 2 A (po rozvinutí, pozri zníženie výkonu)
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: D-SUB37 (1) = D-SUB37 (1)
- hnedá: D-SUB37 (2) = D-SUB37 (2)
- zelená: D-SUB37 (3) = D-SUB37 (3)
- žltá: D-SUB37 (4) = D-SUB37 (4)
- sivá: D-SUB37 (5) = D-SUB37 (5)
- ružová: D-SUB37 (6) = D-SUB37 (6)
- modrá: D-SUB37 (7) = D-SUB37 (7)
- červená: D-SUB37 (8) = D-SUB37 (8)
- čierna: D-SUB37 (9) = D-SUB37 (9)
- fialová: D-SUB37 (10) = D-SUB37 (10)
- sivo-ružová: D-SUB37 (11) = D-SUB37 (11)
- červeno-modrá: D-SUB37 (12) = D-SUB37 (12)
- bielo-zelená: D-SUB37 (13) = D-SUB37 (13)
- hnedozelená: D-SUB37 (14) = D-SUB37 (14)
- bielo-žltá: D-SUB37 (15) = D-SUB37 (15)
- žltohnedá: D-SUB37 (16) = D-SUB37 (16)
- bielo-sivá: D-SUB37 (17) = D-SUB37 (17)
- sivohnedá: D-SUB37 (18) = D-SUB37 (18)
- bielo-ružová: D-SUB37 (19) = D-SUB37 (19)
- ružovo-hnedá: D-SUB37 (20) = D-SUB37 (20)
- bielo-modrá: D-SUB37 (21) = D-SUB37 (21)
- hnedomodrá: D-SUB37 (22) = D-SUB37 (22)
- bielo-červená: D-SUB37 (23) = D-SUB37 (23)
- hnedočervená: D-SUB37 (24) = D-SUB37 (24)
- bielo-čierna: D-SUB37 (25) = D-SUB37 (25)
- hnedočierna: D-SUB37 (26) = D-SUB37 (26)
- sivozelená: D-SUB37 (27) = D-SUB37 (27)
- žltosivá: D-SUB37 (28) = D-SUB37 (28)
- ružovo-zelená: D-SUB37 (29) = D-SUB37 (29)
- žlto-ružová: D-SUB37 (30) = D-SUB37 (30)
- zelenomodrá: D-SUB37 (31) = D-SUB37 (31)
- žlto-modrá: D-SUB37 (32) = D-SUB37 (32)
- zeleno-červená: D-SUB37 (33) = D-SUB37 (33)
- žltočervená: D-SUB37 (34) = D-SUB37 (34)
- zeleno-čierna: D-SUB37 (35) = D-SUB37 (35)
- žlto-čierna: D-SUB37 (36) = D-SUB37 (36)
- sivo-modrá: D-SUB37 (37) = D-SUB37 (37)
- Prevedenie kábla: Kábel pre jeden modul
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
3 m
- Pripojenie
D-Sub zásuvková lišta
- Počet kontaktov
37
- Číslo výrobcu
2908518
- Obsah
1 ks
- Pólov
37
- Typ
CABLE-D37SUB/B/B/HF/S/ 3,0M
- Dĺžka
3 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580104 kábel CABLE-D37SUB/B/B/HF/S/ 3,0M Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580104 kábel CABLE-D37SUB/B/B/HF/S/ 3,0M Phoenix Contact Množstvo: 1 ks
Popis

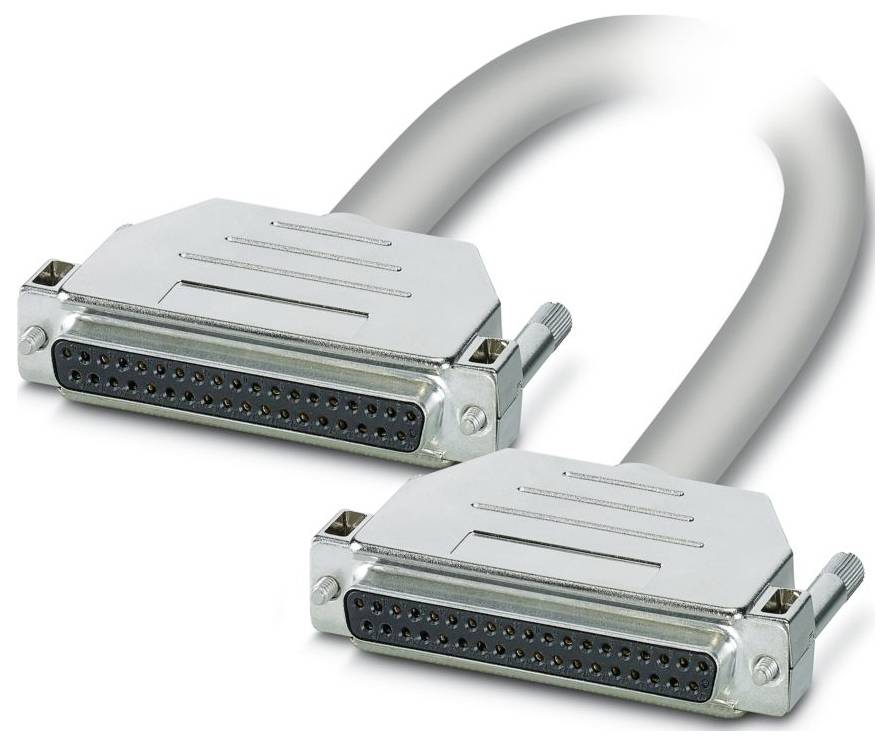

Predmontovaný, tienený, bezhalogénový okrúhly kábel; Konektor 1: D-SUB samica (1 x 37-pinový); Konektor 2: D-SUB samica (1 x 37-pinový); Dĺžka kábla: 3 m
