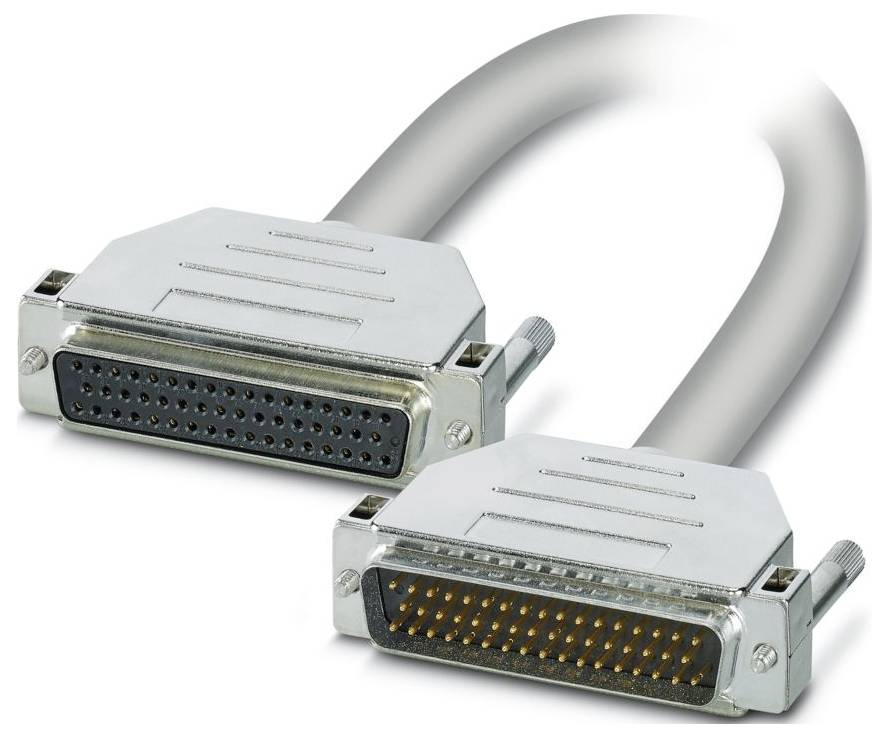

Ilustračný obrázok
kábel CABLE-D50SUB/B/S/600/KONFEK/S Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
6 m
Pripojenie
D-Sub zásuvková lišta
D-Sub kolíková lišta
Počet kontaktov
50
Číslo výrobcu
2302324
Datasheety: (PDF)
Celkom (214,99 € / kus)
214,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Polzahl: 50
- Anschlussart: D-SUB-Stiftleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 12,40 mm ±0,5 mm
- Sieťový modul: 2,77 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 6 m
- Leitungsquerschnitt: 50x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (bei 20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (bei 20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 50X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Kleinster Biegeradius, fest verlegt: 106 mm
- Kleinster Biegeradius, beweglich verlegt: 200 mm
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB50 (1) = D-SUB50 (1)
- braun: D-SUB50 (2) = D-SUB50 (2)
- grün: D-SUB50 (3) = D-SUB50 (3)
- gelb: D-SUB50 (4) = D-SUB50 (4)
- grau: D-SUB50 (5) = D-SUB50 (5)
- rosa: D-SUB50 (6) = D-SUB50 (6)
- blau: D-SUB50 (7) = D-SUB50 (7)
- rot: D-SUB50 (8) = D-SUB50 (8)
- schwarz: D-SUB50 (9) = D-SUB50 (9)
- 50X0.25 [PVC]: 50X0.25 [PVC]
- violett: D-SUB50 (10) = D-SUB50 (10)
- grau-rosa: D-SUB50 (47) = D-SUB50 (47)
- rot-blau: D-SUB50 (12) = D-SUB50 (12)
- weiß-grün: D-SUB50 (49) = D-SUB50 (49)
- braun-grün: D-SUB50 (14) = D-SUB50 (14)
- weiß-gelb: D-SUB50 (15) = D-SUB50 (15)
- gelb-braun: D-SUB50 (16) = D-SUB50 (16)
- weiß-grau: D-SUB50 (17) = D-SUB50 (17)
- grau-braun: D-SUB50 (18) = D-SUB50 (18)
- weiß-rosa: D-SUB50 (19) = D-SUB50 (19)
- rosa-braun: D-SUB50 (20) = D-SUB50 (20)
- weiß-blau: D-SUB50 (21) = D-SUB50 (21)
- braun-blau: D-SUB50 (22) = D-SUB50 (22)
- weiß-rot: D-SUB50 (23) = D-SUB50 (23)
- braun-rot: D-SUB50 (24) = D-SUB50 (24)
- weiß-schwarz: D-SUB50 (25) = D-SUB50 (25)
- braun-schwarz: D-SUB50 (26) = D-SUB50 (26)
- grau-grün: D-SUB50 (27) = D-SUB50 (27)
- gelb-grau: D-SUB50 (28) = D-SUB50 (28)
- rosa-grün: D-SUB50 (29) = D-SUB50 (29)
- gelb-rosa: D-SUB50 (30) = D-SUB50 (30)
- grün-blau: D-SUB50 (31) = D-SUB50 (31)
- gelb-blau: D-SUB50 (32) = D-SUB50 (32)
- grün-rot: D-SUB50 (33) = D-SUB50 (33)
- gelb-rot: D-SUB50 (34) = D-SUB50 (34)
- grün-schwarz: D-SUB50 (35) = D-SUB50 (35)
- gelb-schwarz: D-SUB50 (36) = D-SUB50 (36)
- grau-blau: D-SUB50 (37) = D-SUB50 (37)
- rosa-blau: D-SUB50 (38) = D-SUB50 (38)
- grau-rot: D-SUB50 (39) = D-SUB50 (39)
- rosa-rot: D-SUB50 (40) = D-SUB50 (40)
- grau-schwarz: D-SUB50 (41) = D-SUB50 (41)
- rosa-schwarz: D-SUB50 (42) = D-SUB50 (42)
- blau-schwarz: D-SUB50 (43) = D-SUB50 (43)
- rot-schwarz: D-SUB50 (44) = D-SUB50 (44)
- weiß-braun: D-SUB50 (45) = D-SUB50 (45)
- gelb-grün: D-SUB50 (46) = D-SUB50 (46)
- blau-rot: D-SUB50 (48) = D-SUB50 (48)
- grün-braun: D-SUB50 (50) = D-SUB50 (50)
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
6 m
- Pripojenie
D-Sub zásuvková lišta
D-Sub kolíková lišta
- Počet kontaktov
50
- Číslo výrobcu
2302324
- Obsah
1 ks
- Materiál
PVC
- Pólov
50
- Typ
CABLE-D50SUB/B/S/600/KONFEK/S
- Dĺžka
6 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3578922 kábel CABLE-D50SUB/B/S/600/KONFEK/S Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3578922 kábel CABLE-D50SUB/B/S/600/KONFEK/S Phoenix Contact Množstvo: 1 ks
Popis
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: D-SUB-Buchsenleiste (1x 50-polig); Anschluss 2: D-SUB-Stiftleiste (1x 50-polig); Kabellänge: 6 m
