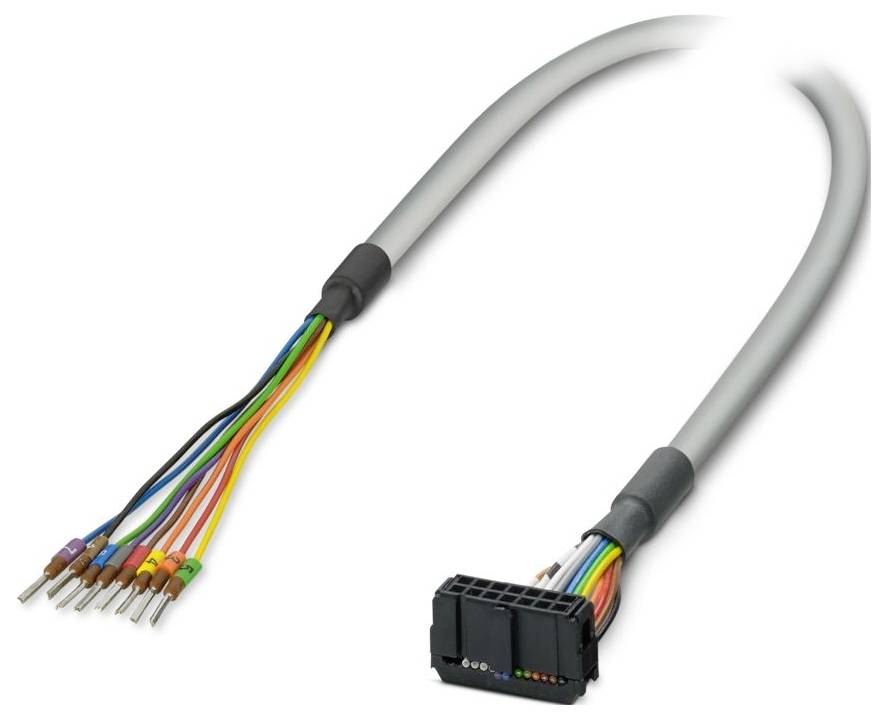

Ilustračný obrázok
kábel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
1 m
Pripojenie
IDC-FLK zásuvková lišta
Počet kontaktov
10
Číslo výrobcu
1369897
Datasheety: (PDF)
Celkom (46,99 € / kus)
46,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 14
- Typ pripojenia: Zásuvka IDC/FLK
- Prierez vodiča AWG: 26
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Poznámka: Vodiče sú označené a vybavené dutinkami.
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 6,10 mm ±0,4 mm
- Rozmer rastru: 2,54 mm
- Pripojenie podľa normy: IEC 60603-13 (na základe)
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 1 m
- Prierez vodiča: 10 x 0,14 mm²
- Odpor vedenia: ≤ 145 Ω/km (20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: nie
- Typ kábla: 10X0,14 [PVC]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 1 mm ±0,03 mm
- Najmenší polomer ohybu, trvalo nainštalovaný: 52 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 98 mm
- Dynamická únosnosť (ohyb): Maximálny počet ohybových cyklov: 5000
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 50
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný okrúhly kábel
- Vhodná I/O karta: AXL F DI16...;AXL F DI32...;AXL F DI64...;AXL F DO16...;AXL F DO32...;AXL F DO64...;AXL F DI16/DO16...;AXL F DI16/DO8...;AXL SE DI16...;AXL SE DO16...
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- hnedá: IDC/FLK14 (2) = ()
- zelená: IDC/FLK14 (6) = ()
- žltá: IDC/FLK14 (5) = ()
- modrá: IDC/FLK14 (7) = ()
- červená: IDC/FLK14 (3) = ()
- čierna: IDC/FLK14 (1) = ()
- Dĺžka odizolovania (plášť): ≈ 150 mm
- fialová: IDC/FLK14 (8) = ()
- oranžová: IDC/FLK14 (4) = ()
- Prevedenie kábla: Kábel pre jeden modul
- Prúd (na dráhu, 50 °C): ≤ 1 A (po odvinutí, pozri zníženie výkonu)
- Prúd (na dráhu, 70 °C): ≤ 0,6 A (v rozvinutom stave, pozri Zníženie výkonu)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Podporované riadenie: PHOENIX CONTACT Axioline: Podporované riadenie: PHOENIX CONTACT Axioline
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
1 m
- Pripojenie
IDC-FLK zásuvková lišta
- Počet kontaktov
10
- Číslo výrobcu
1369897
- Obsah
1 ks
- Materiál
PVC
- Pólov
10
- Typ
CABLE-FLK14/AXIO/OE/0,14/1,0M
- Dĺžka
1 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583206 kábel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583206 kábel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Množstvo: 1 ks
Popis
Predmontovaný okrúhly kábel; Riadenie: Axioline Realtime I/O; Konektor 1: Jednotlivé vodiče (8-pinový) (Vody sú označené a vybavené dutinkami); Konektor 2: Zásuvka IDC/FLK (1 x 14-pinová); Dĺžka kábla: 1 m
