Kábeltester s TDR meraním + Cable Tracker Probe CT15 Psiber Data, 226009

Prístroj 'CableTool' na meranie dĺžok a typov káblov. Vľavo veľký displej s tlačidlami, vpravo menší ručný snímač.

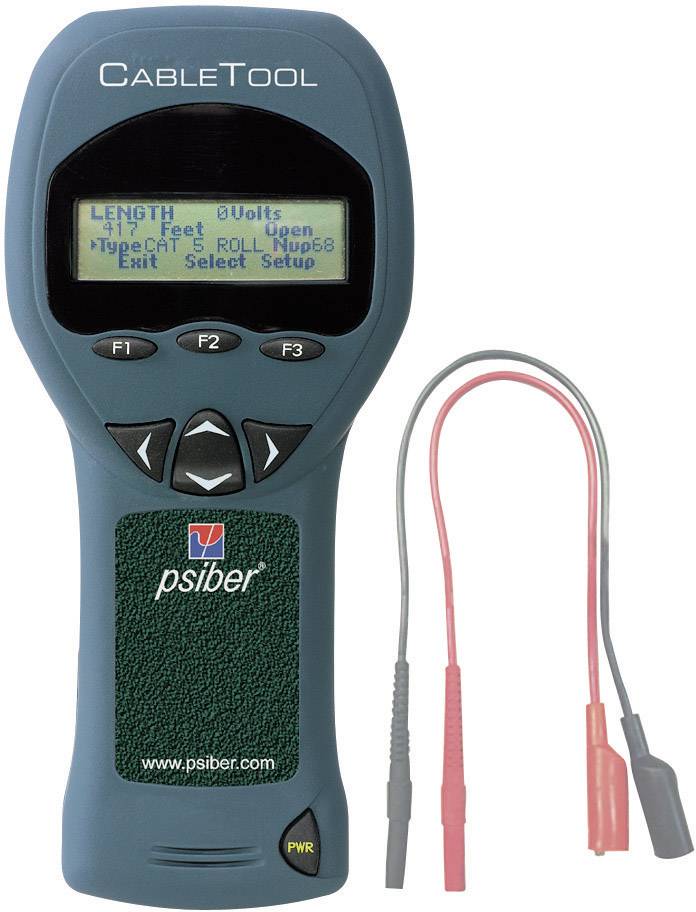

Digitálny káblovací prístroj s LCD displejom zobrazuje dĺžku kábla 11,12 stôp. Dva meracie vodiče sú pripojené.

Modré zariadenie s nápisom 'Cable Tracker 15', s otočným gombíkom a prepínačom šošovky na sledovanie káblov.

1/4

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (503,25 € / kus)

503,25 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Tester káblov

Plnohodnotný medený reflektometer (TDR) do 700 metrov
Určuje dĺžku alebo vzdialenosť kábla k bodu poruchy (otvorený / skratovaný)
Vstavaný voltmeter do 250 V.
Stanovenie dĺžky všetkých vedení, ako sú napájacie, anténne a sieťové káble
Vrátane káblového sledovača

Technické parametre

CT 50: 122 x 32 pixlov
CT 15: Širokopásmové frekvenčné pásmo 100 Hz - 10 kHz
Prevádzkový rozsah teplôt 0 až 50 ° C
Skladovacia teplota -10 až 55 ° C

Hľadač vedenie - funkcie: sledovanie káblov

Max. dĺžka kábla: 700 m

Zvuková signalizácia: áno

Displej: LCD

Optický ukazovateľ: áno

Merač spotreby: banánková zástrčka

Rozmer.: (d x š x v) 178 x 81 x 36 mm

Hmotnosť: 247 g

Plocha kábla: sieť

Vlastnosti: vr. indukčného prijímača

Šírka: 81 mm

V: 36 mm

Dĺžka: 178 mm

Typ: CTK5015

Napájanie: 4 Mignon batérie (typ AA)

Na stiahnutie

Datasheet

Datasheet 101464 Kábeltester s TDR meraním + Cable Tracker Probe CT15 Psiber Data, 226009

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 101464 Kábeltester s TDR meraním + Cable Tracker Probe CT15 Psiber Data, 226009

Popis

CableTool je tester káblov pre všetky typy medených káblov, napríklad pre sieťové káble, anténne káble a konvenčné napájacie káble. So vstavanou plnohodnotnou TDR sa určujú dĺžky a vzdialenosti káblov k bodu rušenia. Funkciu voltmetra môžete použiť na určenie všetkých aktívnych vedení. Ručné zariadenie sa dá ľahko pripojiť k napájaciemu káblu až do 250 V a zobrazí sa pripojené napätie. CableTool má tiež zabudovanú funkciu vyhľadávania káblov. Signál sa odošle káblom. V dôsledku žiarenia kábla je možné pomocou káblovej sondy CableTracker umiestniť káblovú trasu v káblových kanáloch a stenách.

Tento text bol preložený strojovo.

Prevedenie

CT50: Plnohodnotný medený reflektometer (TDR) do 700 m Detekuje dĺžku alebo vzdialenosť kábla do bodu rušenia (otvorený / skrat) Vstavaný voltmeter až do 250 V dĺžky pre všetky vedenia, ako sú napájacie, anténne a sieťové káble Vstavaný generátor tónov Voliteľné typy káblov Pripojenie: banánový konektor k krokosvorke CT 15: Test na aktívnych a neaktívnych kábloch Nevodivá testovacia sonda Regulácia hlasitosti
