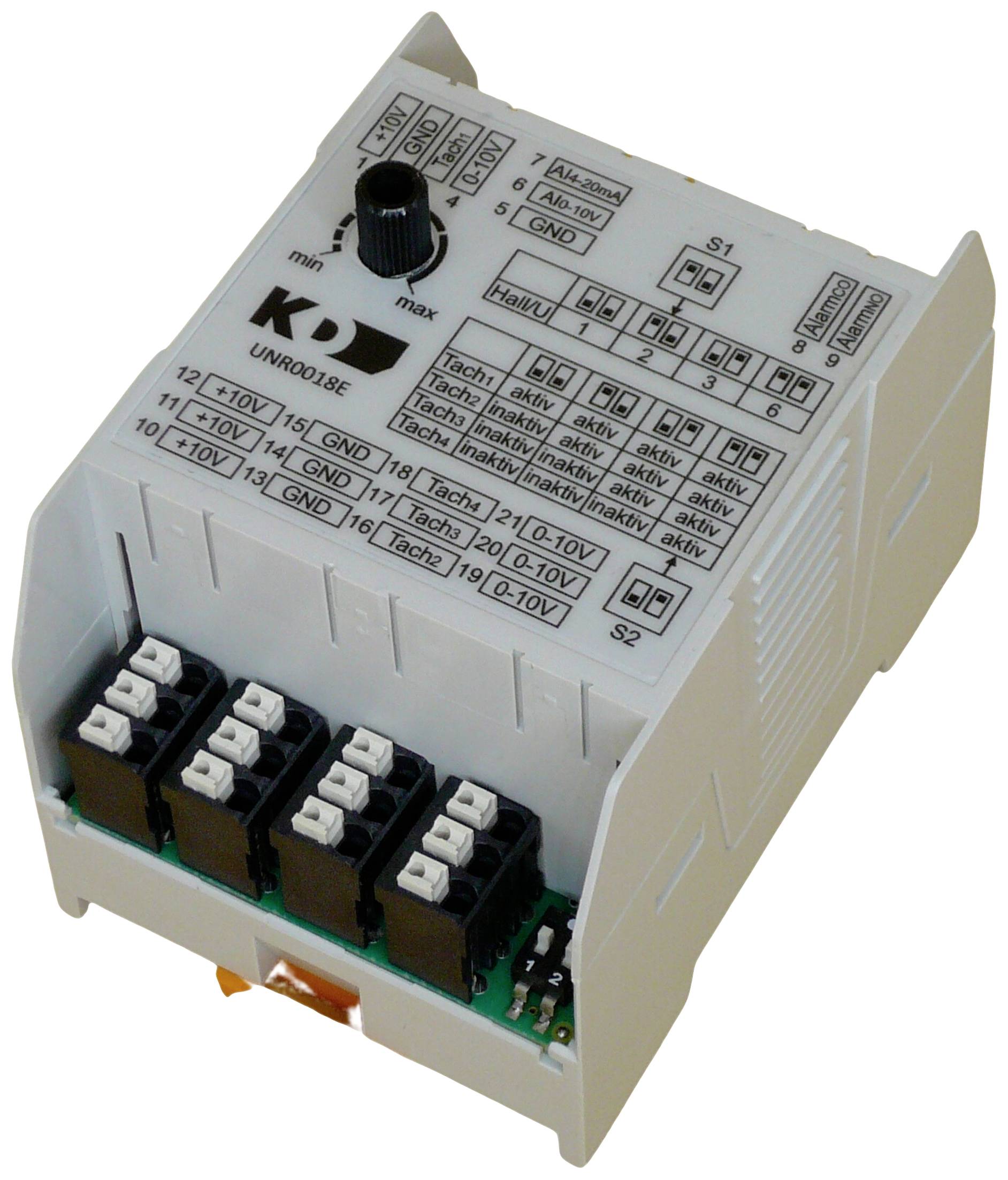

KD Elektronik 26052 regulátor otáčok systém zberných koľajníc 1250 W
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (194,99 € / kus)
194,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Regulátor rýchlosti / monitorovanie v kryte
- Monitorovanie a nastavenie rýchlosti až štyroch EC ventilátorov
- Rýchlosť nastaviteľná pomocou integrovaného otočného gombíka (hrnca) alebo externých štandardných signálov (4…20 mA, 0…10 V)
- Napájanie priamo z pomocného napätia (+10 VDC) EC ventilátorov - nie je potrebné samostatné napájanie
Technické parametre
- Kategória výrobku
regulátor otáčok
- Prevádzkové napätie
10 V
1250 W
- Zaťažiteľnosť kontaktu (max.)
5 A
- Spôsob montáže
systém zberných koľajníc
- Farba
svetlosivá
- Rozmer.
(d x š x v) 76 x 52.5 x 60 mm
- Šírka
52.5 mm
- V
60 mm
- Dĺžka
76 mm
Na stiahnutie
Datasheet
Datasheet 2901004 KD Elektronik 26052 regulátor otáčok systém zberných koľajníc 1250 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2901004 KD Elektronik 26052 regulátor otáčok systém zberných koľajníc 1250 W
Popis
Modul slúži na monitorovanie až štyroch ventilátorov, ktoré majú Hallov výstup (tacho). Porucha monitorovaného ventilátora je signalizovaná cez alarmové relé (bezpotenciálový zatvárač) a LED.
Pomocou prepínača DIP je možné nastaviť, ktoré pripojenie ventilátora je monitorované. Okrem toho je možné pomocou prepínača DIP nastaviť prahovú hodnotu rýchlosti, pod ktorou je hlásená porucha.
Okrem monitorovacej funkcie je možné otáčky ventilátorov ovládať aj pomocou pevne zabudovaného otočného gombíka (potenciometer) alebo cez vstup 4 - 20 mA alebo 0 - 10 V. Na výstupe je vždy najvyššia hodnota z dvoch vstupov a potenciometra.
Modul je napájaný z pomocného napätia +10 VDC ventilátora a má maximálny prúdový odber 1,0 mA. Ventilátory musia byť dodané samostatne.
Tento text bol preložený strojovo.
Pomocou prepínača DIP je možné nastaviť, ktoré pripojenie ventilátora je monitorované. Okrem toho je možné pomocou prepínača DIP nastaviť prahovú hodnotu rýchlosti, pod ktorou je hlásená porucha.
Okrem monitorovacej funkcie je možné otáčky ventilátorov ovládať aj pomocou pevne zabudovaného otočného gombíka (potenciometer) alebo cez vstup 4 - 20 mA alebo 0 - 10 V. Na výstupe je vždy najvyššia hodnota z dvoch vstupov a potenciometra.
Modul je napájaný z pomocného napätia +10 VDC ventilátora a má maximálny prúdový odber 1,0 mA. Ventilátory musia byť dodané samostatne.
Tento text bol preložený strojovo.
Prevedenie
- Regulátor rýchlosti / monitorovanie v kryte
- až 4 EC ventilátory
- 10 V DC (tolerancia: 9,70-12,4 V DC)
- Vstupný prúd max.1,0mA
- 76 x 52,2 x 60 mm
- Kompatibilné s EC ventilátormi od ebm-papst s Hall/tacho výstupom a 0…10 V riadiacim vstupom
- Oznámenie o poruche cez bezpotenciálový alarmový kontakt (zaťažiteľné až do 250 VAC / 30 VDC, 5 A)
- Konfigurovateľné pomocou prepínača DIP
- Montáž: štandardná montážna lišta 35 mm (TS 35)
- Prevádzková teplota: -25…+70 °C
- Monitorovanie a detekcia porúch ventilátorov/ventilátorov, dúchadiel a motorov s Hallovým výstupom
- Nastavenie otáčok alebo ovládanie ventilátorov/ventilátorov, dúchadiel a motorov s riadiacim vstupom (0…10 V)
- Použitie v ovládacích skriniach, vykurovacích zariadeniach, ventilačných a klimatizačných zariadeniach, ako aj v automatizácii budov
Rozsah dodávky
- 1 regulátor rýchlosti
