Laserfuchs LFC650-5-12(10x22)45 70105780 krížový laser, klasa 1, 3.5 mW, 650 nm

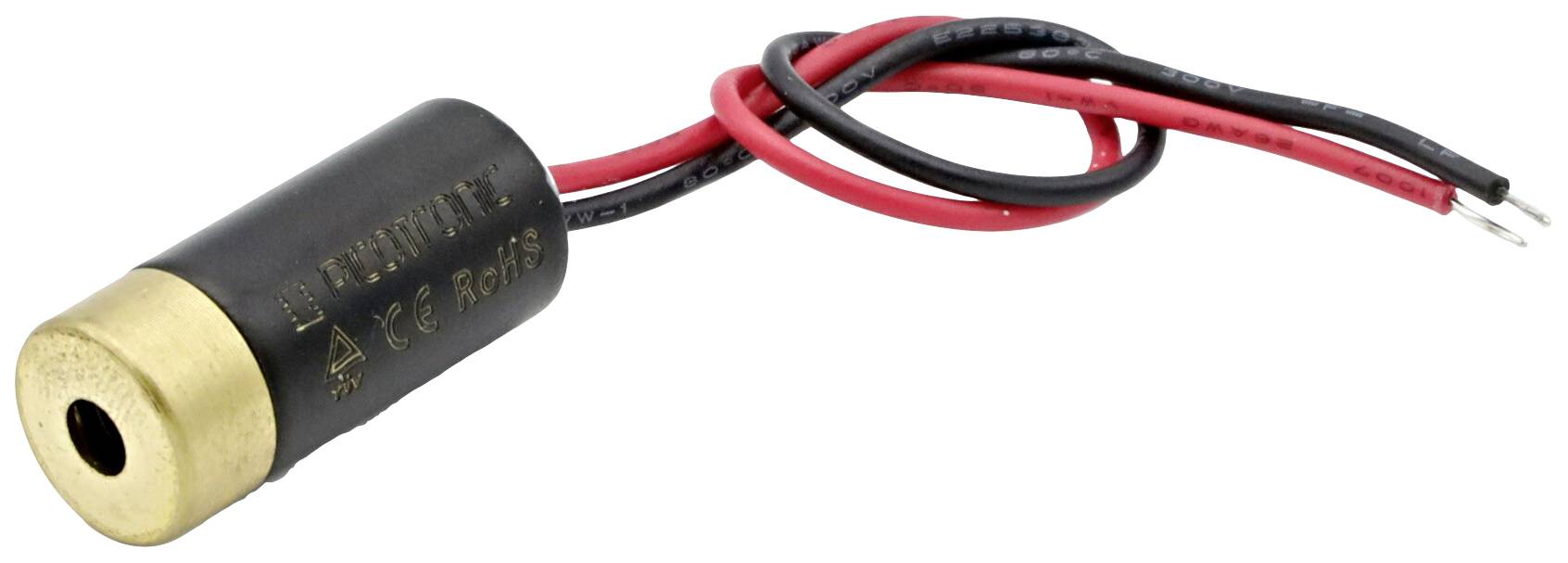

Malý valcovitý laserdiódový modul s káblami a kovovým predným krytom, používaný v presných aplikáciách.

Hnedý balík s nasnímaným čiarovým kódom a prepravným štítkom, na ktorom je napísané 'DE-DPD-0156'. Viditeľný červený skenovací krížik.

Technický výkres kruhu s priemerom 10, zobrazený je aj menší kruh s priemerom 3,6, oba centrálne zarovnané.

Technický výkres valcového objektu, 22 mm dlhého s priemerom 10 mm. Dva káble vyčnievajú doprava.

Valcový elektrický odpor s dvoma drôtenými vývodmi.

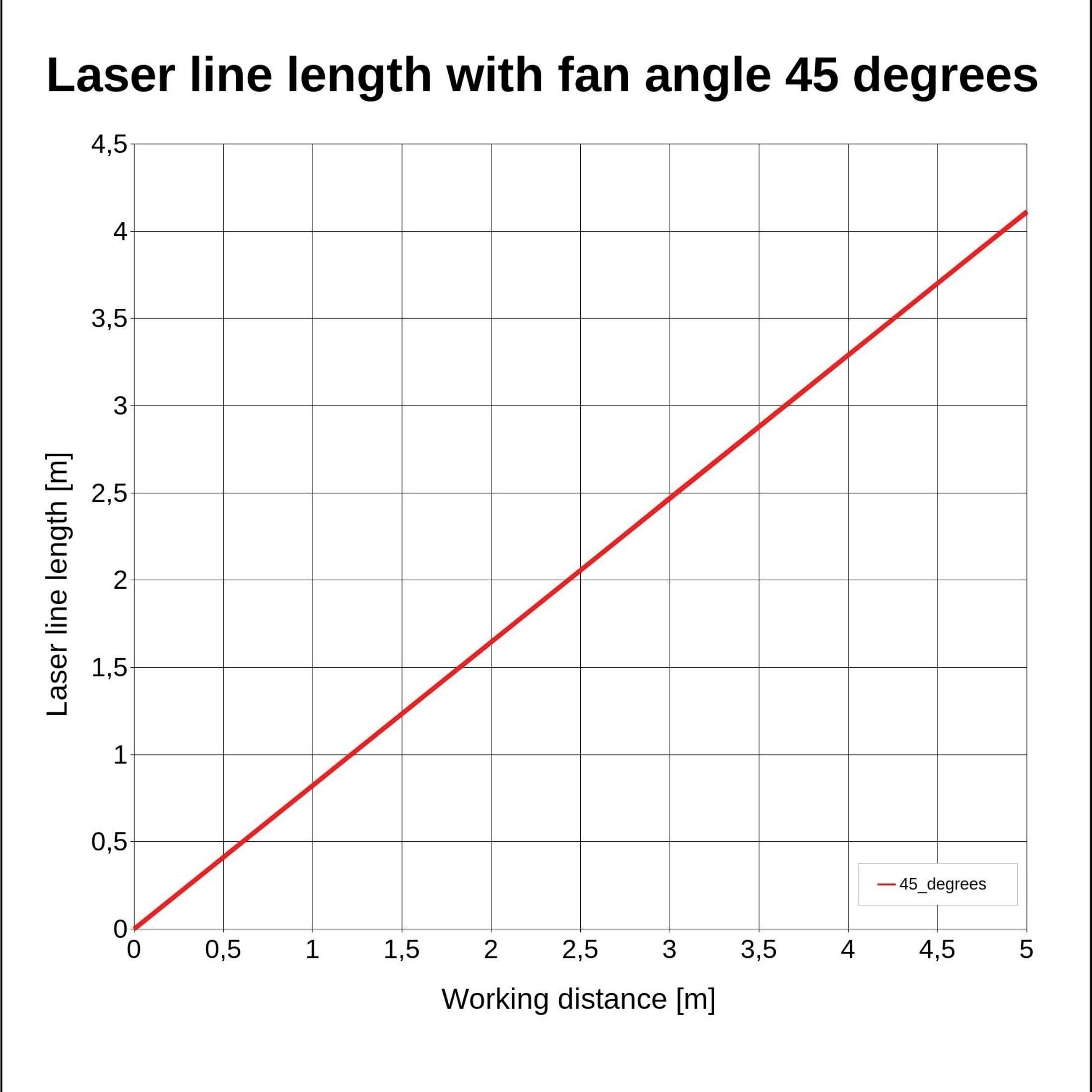

Graf znázorňuje vzťah medzi pracovnou vzdialenosťou a dĺžkou laserového lúča pri uhle ventilátora 45 stupňov. Línia stúpa lineárne.

1/6

Kategória výrobku

krížový laser

Vyžarovacia charakteristika

kříž

Vlnová dĺžka

650 nm

Výkon

3.5 mW

(Ø)

6 mm

Doručenie: Po 14. 9.

35 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (30,89 € / kus)

30,89 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Krížový laser, červený, 650nm, 5mW, 45°, laser triedy 1, ohnisko 1m, 3-12V DC, 10x22mm

Kategória lasera: 1
Vyžarovacia charakteristika: kříž

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 3,5 mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar nosníka: kríž
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 45°
Pracovná vzdialenosť: 1m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: pevné (1000 mm)
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+) Zaostrenie: pevné (1000 mm)
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 6 mm

Kategória výrobku: krížový laser

Vyžarovacia charakteristika: kříž

Vlastnosti zaostrenie: Fix Fokus 1000 mm

Vlnová dĺžka: 650 nm

: 3.5 mW

(Ø): 6 mm

Dĺžka: 22 mm

Kategória lasera: 1

Uhol otvorenia: 45°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 1 m

Prevádzkové napätie: 12 V/DC

Prevádzkový prúd: 20 mA

Materiál: mosaz

Rozmer.: (Ø x d) 6 mm x 22 mm

Hmotnosť: 9 g

Spĺňa RoHS: áno

Šírka: 10 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Informácie

Informácie 2987455 Laserfuchs LFC650-5-12(10x22)45 70105780 krížový laser, klasa 1, 3.5 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987455 Laserfuchs LFC650-5-12(10x22)45 70105780 krížový laser, klasa 1, 3.5 mW, 650 nm

Popis

Prevedenie

Krížový laser, červený, 650nm, 5mW, 45°, laser triedy 1, ohnisko 1m, 3-12V DC, 10x22mm
Typ LFC650-5-12(10x22)45 je laser na premietanie červeného laserového kríža s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (10x22mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 45° vytvára laserový kríž dlhý 0,8 m vo vzdialenosti 1 m. Ako zdroj môžete použiť napríklad náš napájací zdroj LFNT-3. Tento krížový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie predmetov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: kríž, hrúbka čiary 1,2 mm @ 1 m
Optický výkon: Laser triedy 1; Ohnisko 1m
Kompaktný dizajn: 10x22mm; Uhol otvorenia: 45°; Odchýlka osi: do 3,0°
Uhol otvorenia (45°) vytvára laserovú čiaru s dĺžkou 0,8 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 3V až 12V. Na napájanie môžete použiť napríklad náš zdroj Picotronic LFNT-3.
