Name: Laserfuchs LFD635-1-6(9x20) 70109498 bodový laser, klasa 2, 0.75 mW, 635 nm
Brand: Laserfuchs
SKU: 2987681
Availability: BackOrder

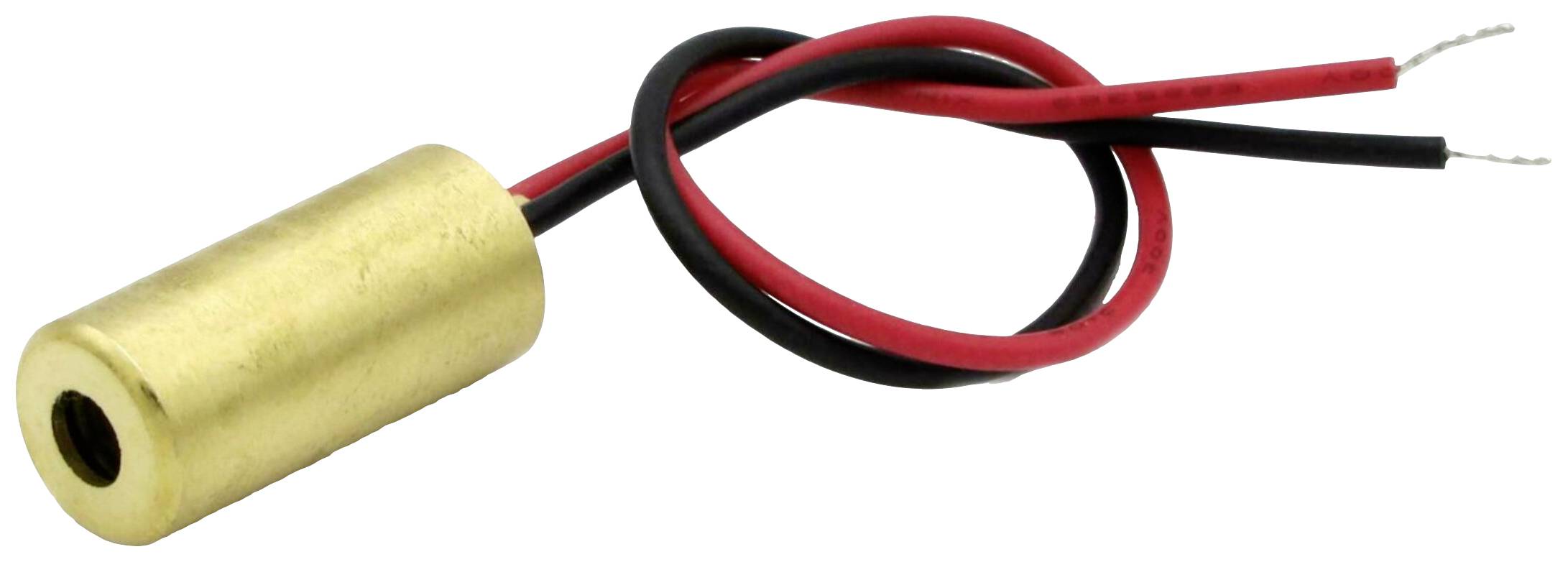

Malý valcovitý mosadzný laserdiódový modul s červenými a čiernymi napájacími a signálnymi káblami.

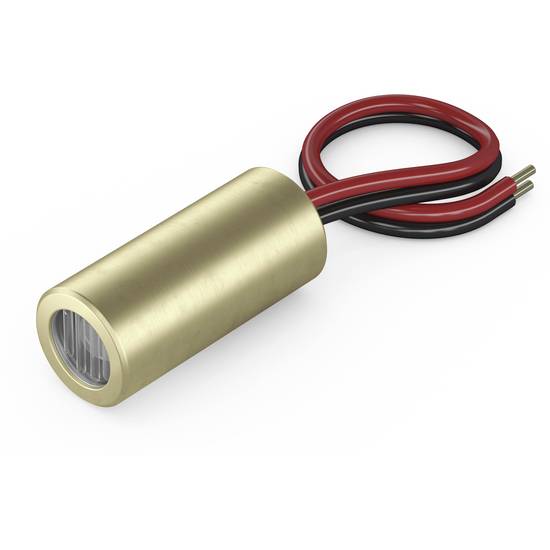

Valcové LED svetlo v mosadznej farbe s krátkymi čiernymi a červenými káblami, pravdepodobne určené pre technické aplikácie.

Malý červený bod v strede obrazu na čiernom pozadí.

Žena sleduje červený laserový lúč v laboratóriu, obklopená rôznymi optickými prístrojmi na stole.

Technický výkres kruhu, vonkajší priemer je označený ako Ø 9, vnútorný ako Ø 6.

Technický výkres valcovitého komponentu s priemerom 9 mm a dĺžkou 20 mm. Káble sú k nemu pripevnené.

Obrázok znázorňuje valcový teplotný senzor s dvoma vyčnievajúcimi vodičmi, ktorý sa používa pre elektrické aplikácie.

1/7

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

eliptická

Vlnová dĺžka

635 nm

Výkon

0.75 mW

(Ø)

3 mm

Doručenie: St 4. 11.

122 Ks

Počet

Celkom (30,99 € / kus)

30,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 635nm, 1mW, laser triedy 2, ohnisko kolimovaný, 3-6V DC, 9x20mm

Kategória lasera: 2
Vyžarovacia charakteristika: eliptická

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 0,75mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: H - 1,0 mrad
Pracovná vzdialenosť: 10 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Ohnisko: kolimované
Ohnisko: kolimované
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 3 mm
Priemer lúča: 3 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: eliptická

Vlastnosti zaostrenie: kolimovaný

Vlnová dĺžka: 635 nm

: 0.75 mW

(Ø): 3 mm

Dĺžka: 20 mm

Kategória lasera: 2

Divergencia lúča: 1.0 mrad

Pracovné odstup: 10 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 35 mA

Materiál: mosaz

Rozmer.: (Ø x d) 3 mm x 20 mm

Hmotnosť: 6 g

Spĺňa RoHS: áno

Šírka: 9 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987681 Laserfuchs LFD635-1-6(9x20) 70109498 bodový laser, klasa 2, 0.75 mW, 635 nm

Informácie

Informácie 2987681 Laserfuchs LFD635-1-6(9x20) 70109498 bodový laser, klasa 2, 0.75 mW, 635 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987681 Laserfuchs LFD635-1-6(9x20) 70109498 bodový laser, klasa 2, 0.75 mW, 635 nm

Prevedenie

Bodový laser, červený, 635nm, 1mW, laser triedy 2, ohnisko kolimovaný, 3-6V DC, 9x20mm
Typ LFD635-1-6(9x20) je laser na premietanie červeného laserového bodu, ktorý je vďaka vlnovej dĺžke 635nm výrazne viditeľnejší ako porovnateľný laser s 650nm. Laser má veľmi kompaktný dizajn (9x20mm). Životnosť laserového modulu je väčšia ako 3000 hodín. V dôsledku kolimovaného laserového lúča sa veľkosť generovaného bodu neustále mierne zvyšuje so zvyšujúcou sa pracovnou vzdialenosťou. Prúdový odber je veľmi nízky cca 35mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento bodový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie objektov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..6mm@5m; Lasery s 635nm majú lepšiu viditeľnosť ako napríklad lasery s 650nm.
Optický výkon: 1mW (laser triedy 2); Zaostrenie kolimované
Kompaktný dizajn: 9x20mm; Odchýlka osi: do 3,0°
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore.
Napájanie 3V až 6V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
