Name: Laserfuchs LFD650-0.4-12(9x20)-6-12V 70125658 bodový laser, klasa 1, 0.4 mW, 650 nm
Brand: Laserfuchs
SKU: 2987697
Availability: BackOrder

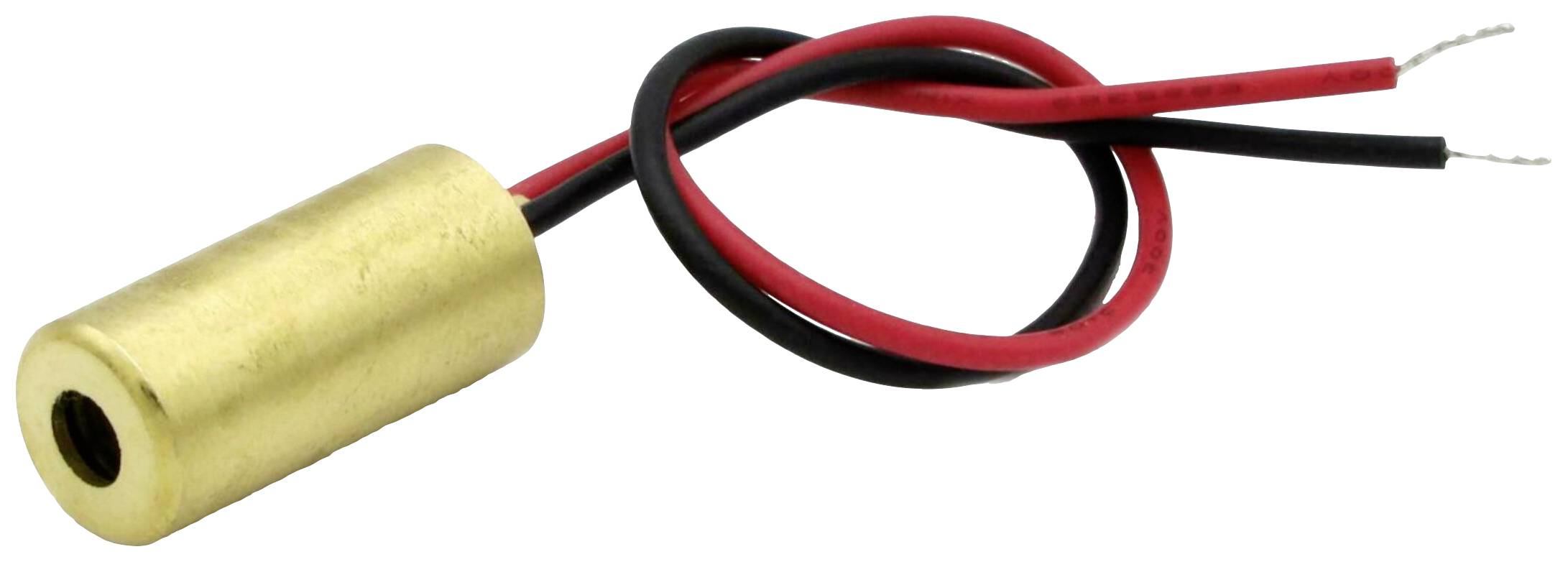

Zlatožltý valec s dvoma vyčnievajúcimi káblami, jeden červený a jeden čierny. Elektrická súčiastka, pravdepodobne laserová dióda.

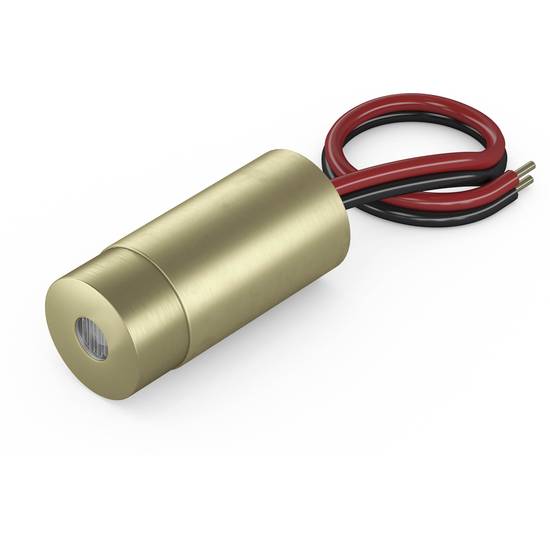

Valcový zlatý laser s dvoma vyčnievajúcimi izolovanými káblami pre elektrické pripojenie.

Jeden červený bod uprostred čierneho pozadia.

Žena pracuje v laboratóriu na laserovom experimente a sústreďuje sa na nastavenie zariadení na optickom stole.

Technický výkres kruhu s vnútorným priemerom 6 mm a vonkajším priemerom 9 mm, čiary znázorňujú osi symetrie.

Technický výkres valcovitej súčiastky s dĺžkou 20 mm a priemerom 9 mm, z ktorej vedú dva vodiče.

Schematické znázornenie valcového snímača s dvoma vyčnievajúcimi káblami.

1/7

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

eliptická

Vlnová dĺžka

650 nm

Výkon

0.4 mW

(Ø)

9 mm

Doručenie: St 4. 11.

112 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 650nm, 0,4mW, laser triedy 1, kolimované ohnisko, 6-12V DC, 9x20mm

mosadz
Kategória lasera: 1
Vyžarovacia charakteristika: eliptická

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 0,4 mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Pracovná vzdialenosť: 10 m
Optika: Akrylová šošovka
Laserová technológia: single mode dióda
Ohnisko: kolimované
Ohnisko: kolimované
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 3 mm
Farba puzdra: mosadz
Priemer lúča: 3 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: eliptická

Vlastnosti zaostrenie: kolimovaný

Farba: mosadz

Vlnová dĺžka: 650 nm

: 0.4 mW

(Ø): 9 mm

Dĺžka: 20 mm

Kategória lasera: 1

Divergencia lúča: 1.0 mrad

Pracovné odstup: 10 m

Prevádzkové napätie: 6 V/DC

Prevádzkový prúd: 15 mA

Materiál: mosaz

Rozmer.: (Ø x d) 9 mm x 20 mm

Hmotnosť: 6 g

Spĺňa RoHS: áno

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987697 Laserfuchs LFD650-0.4-12(9x20)-6-12V 70125658 bodový laser, klasa 1, 0.4 mW, 650 nm

Informácie

Informácie 2987697 Laserfuchs LFD650-0.4-12(9x20)-6-12V 70125658 bodový laser, klasa 1, 0.4 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987697 Laserfuchs LFD650-0.4-12(9x20)-6-12V 70125658 bodový laser, klasa 1, 0.4 mW, 650 nm

Prevedenie

Bodový laser, červený, 650nm, 0,4mW, laser triedy 1, kolimované ohnisko, 6-12V DC, 9x20mm
Typ LFD650-0.4-12(9x20)-6-12V je laser na premietanie červeného laserového bodu s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (9x20mm). Životnosť laserového modulu je väčšia ako 3000 hodín. V dôsledku kolimovaného laserového lúča sa veľkosť generovaného bodu neustále mierne zvyšuje so zvyšujúcou sa pracovnou vzdialenosťou. Spotreba prúdu je veľmi nízka, cca 15mA. Tento bodový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie objektov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..5mm@5m
Optický výkon: 0,4mW (laser triedy 1); Zaostrenie kolimované
Kompaktný dizajn: 9x20mm; Odchýlka osi: do 3,0°
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore.
Napájanie 6V až 12V.
Tento text bol preložený strojovo.
