Name: Laserfuchs LFD650-1-12(10x22) 70105797 bodový laser, klasa 2, 1 mW, 650 nm
Brand: Laserfuchs
SKU: 2987656
Availability: BackOrder

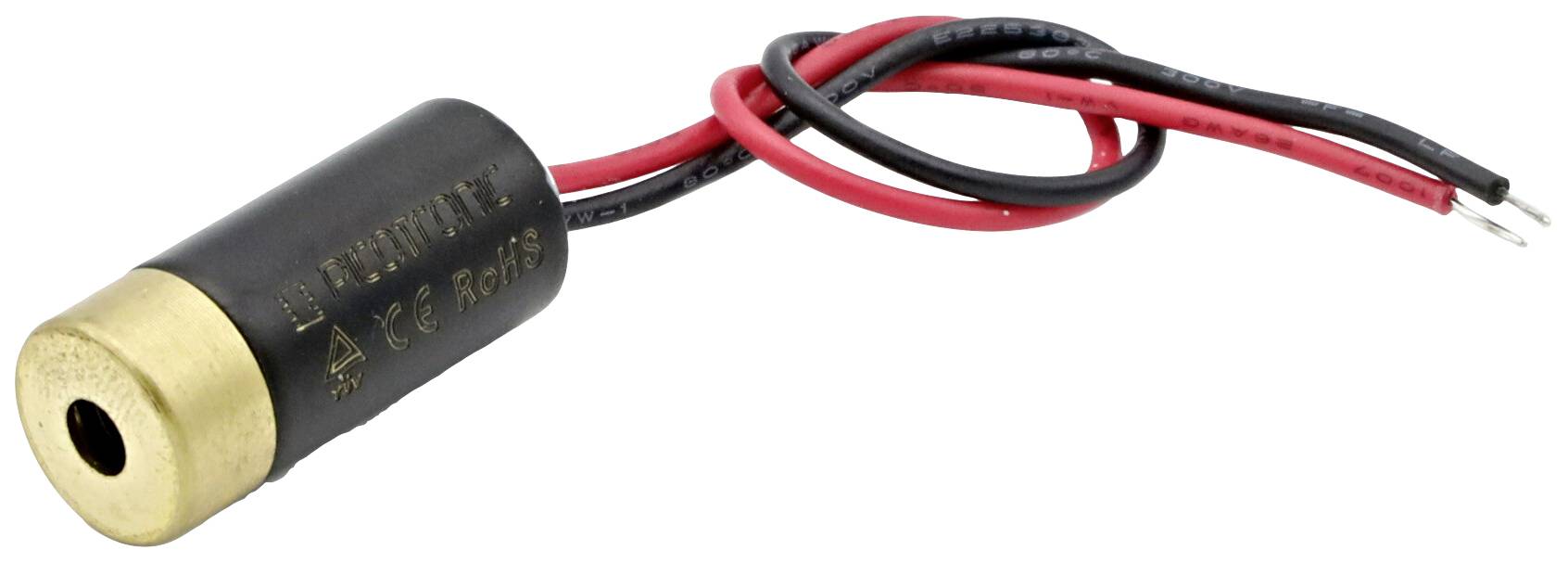

Valcový laser s čiernym obalom a zlatým hrotom, z ktorého vedú dva káble (červený a čierny).

Žena pracuje v laboratóriu na laserovom experimente, kde červené laserové lúče prechádzajú cez stôl s rôznymi optickými zariadeniami.

Technický výkres znázorňuje kruh s priemerom 10 jednotiek a menší vnútorný kruh s priemerom 3,6 jednotiek.

Technický výkres zobrazuje valcovité teleso s priemerom 10 mm a dĺžkou 22 mm, pričom káble vedú do strán.

Schematický diagram valcového snímača s dvoma vyčnievajúcimi drôtmi, znázornený v technickej výkresovej dokumentácii.

1/6

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

eliptická

Vlnová dĺžka

650 nm

Výkon

1 mW

(Ø)

10 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

504 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko 5m, 3-12V DC, 10x22mm

Kategória lasera: 2
Vyžarovacia charakteristika: eliptická

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 0,75mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: H - 1,0 mrad
Pracovná vzdialenosť: 5 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: pevné (5,0 m)
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+) Zaostrenie: pevné (5,0 m)
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 3,5 mm
Priemer lúča: 3,5 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: eliptická

Vlnová dĺžka: 650 nm

: 1 mW

(Ø): 10 mm

Dĺžka: 22 mm

Kategória lasera: 2

Divergencia lúča: 1.0 mrad

Pracovné odstup: 5 m

Prevádzkové napätie: 12 V/DC

Prevádzkový prúd: 15 mA

Materiál: mosaz

Rozmer.: (Ø x v) 10 mm x 22 mm

Hmotnosť: 9 g

Spĺňa RoHS: áno

Šírka: 10 mm

V: 22 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987656 Laserfuchs LFD650-1-12(10x22) 70105797 bodový laser, klasa 2, 1 mW, 650 nm

Informácie

Informácie 2987656 Laserfuchs LFD650-1-12(10x22) 70105797 bodový laser, klasa 2, 1 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987656 Laserfuchs LFD650-1-12(10x22) 70105797 bodový laser, klasa 2, 1 mW, 650 nm

Prevedenie

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko 5m, 3-12V DC, 10x22mm
Typ LFD650-1-12(10x22) je bodový laser na premietanie červeného laserového bodu. Laserový modul vyžaruje žiarenie s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (10x22 mm). Optimálny pracovný dosah lasera je 5m. Menovité napätie je 12V, ale modul je možné prevádzkovať v rozsahu 3 - 12V. Prúdový odber je veľmi nízky cca 15mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento polohovací laser je univerzálny nástroj pre priemysel, hobby a remeslá a značne uľahčuje polohovanie, označovanie a vyrovnávanie obrobkov. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..6mm@5m
Optický výkon: 1mW (laser triedy 2); Ohnisko 5m
Kompaktný dizajn: 10x22mm; Odchýlka osi: do 3,0°
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike, priemysle, remeslách, hobby a výstavnom sektore.
Napájanie 3V až 12V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
