Name: Laserfuchs LFD650-1-12(9x20)-CON 70145038 bodový laser, klasa 2, 1 mW, 650 nm
Brand: Laserfuchs
SKU: 2987605
Availability: BackOrder

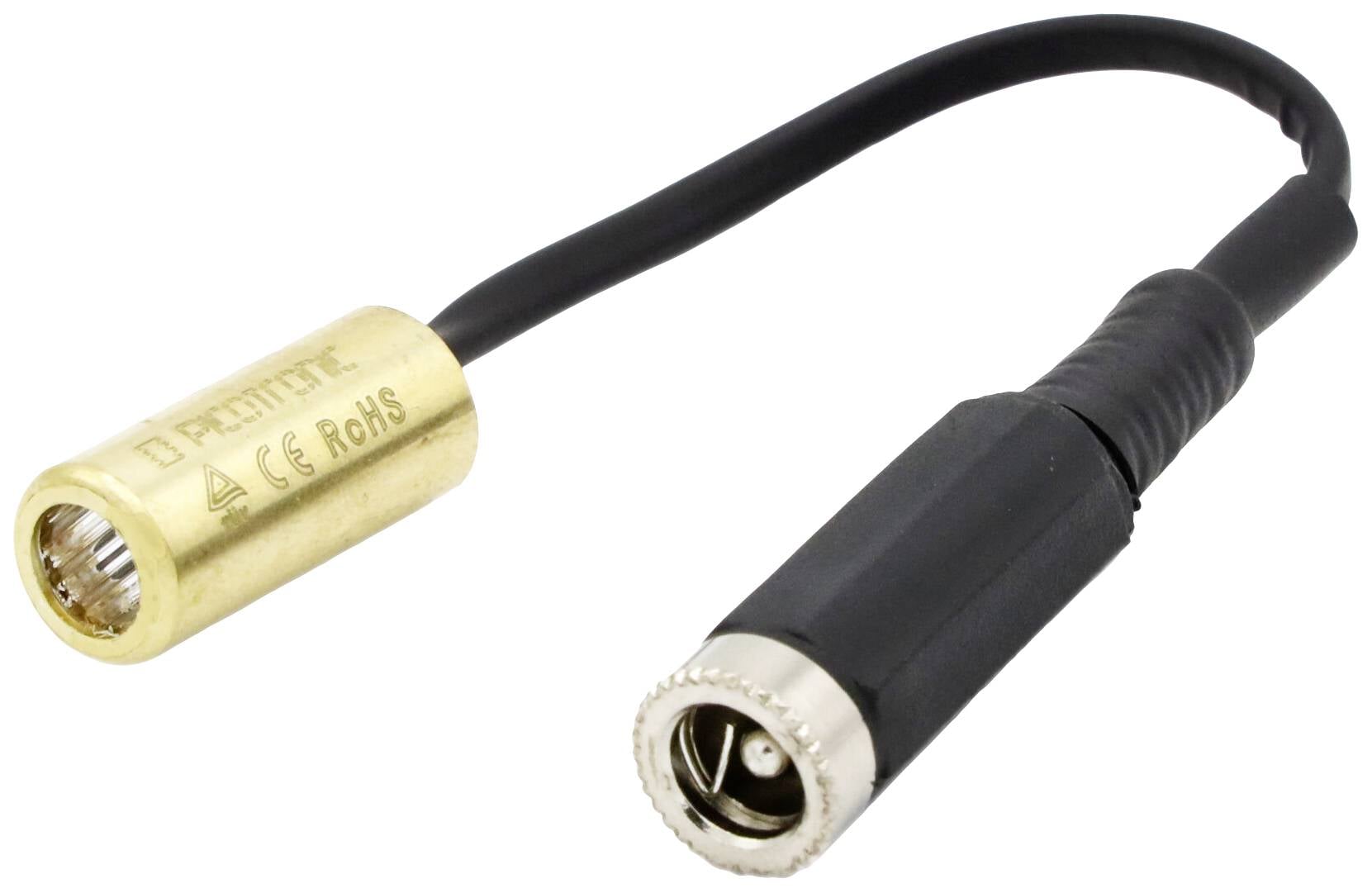

Konvertorový kábel s čiernym káblom spája zlatý a strieborný adaptér. Vhodný pre špeciálne audio/video aplikácie.

Malý červený bod centrovaný na čiernom pozadí.

Žena pracuje pri optickom stole s laserom, ktorý usmerňuje svetelné lúče cez niekoľko šošoviek a zrkadiel.

Technický výkres kruhu s dvoma priemermi: vonkajší priemer Ø 9 a vnútorný priemer Ø 6, oba centrované.

Technický výkres valcovitého objektu s popiskami: priemer 9 mm, dĺžka 20 mm a výstupné káble.

Diagram valcového elektromagnetu s vyčnievajúcimi drôtmi, pohľad z boku.

1/6

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

eliptická

Vlnová dĺžka

650 nm

Výkon

1 mW

(Ø)

9 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

1397 Ks

Počet

Celkom (21,99 € / kus)

21,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko kolimovaný, 3-12V DC, 9x20mm, DC valcový konektor 2,5mm

Kategória lasera: 2
Vyžarovacia charakteristika: eliptická

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 1mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: H - 1,0 mrad
Pracovná vzdialenosť: 10 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Ohnisko: kolimované
Potenciál bývania: VDD(+)
Potenciál bývania: VDD(+)Zaostrenie: kolimované
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 3 mm
Priemer lúča: 3 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: eliptická

Vlastnosti zaostrenie: kolimovaný

Vlnová dĺžka: 650 nm

: 1 mW

(Ø): 9 mm

Dĺžka: 20 mm

Kategória lasera: 2

Divergencia lúča: 1.0 mrad

Pracovné odstup: 10 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 25 mA

Materiál: mosaz

Rozmer.: (Ø x v) 9 mm x 20 mm

Hmotnosť: 6 g

Spĺňa RoHS: áno

Šírka: 9 mm

V: 20 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987605 Laserfuchs LFD650-1-12(9x20)-CON 70145038 bodový laser, klasa 2, 1 mW, 650 nm

Informácie

Informácie 2987605 Laserfuchs LFD650-1-12(9x20)-CON 70145038 bodový laser, klasa 2, 1 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987605 Laserfuchs LFD650-1-12(9x20)-CON 70145038 bodový laser, klasa 2, 1 mW, 650 nm

Prevedenie

Bodový laser, červený, 650nm, 1mW, laser triedy 2, kolimovaný ohnisko, 3-12V DC, 9x20mm, DC valcový konektor 2,5mm
Typ LFD650-1-12(9x20)-CON je laser na premietanie červeného laserového bodu s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (9x20mm). Životnosť laserového modulu je väčšia ako 3000 hodín. V dôsledku kolimovaného laserového lúča sa veľkosť generovaného bodu neustále mierne zvyšuje so zvyšujúcou sa pracovnou vzdialenosťou. Spotreba prúdu je veľmi nízka, cca 25 mA. Tento bodový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie objektov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..5mm@5m
Optický výkon: 1mW (laser triedy 2); Zaostrenie kolimované
Kompaktný dizajn: 9x20mm; Odchýlka osi: do 3,0°; DC konektor valca 2,5 mm
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore.
Napájanie 3V až 12V. Na napájanie môžete použiť napríklad napájací zdroj Picotronic LFNT-3-C.
Tento text bol preložený strojovo.

Popis

Prevedenie

Bodový laser, červený, 650nm, 1mW, laser triedy 2, kolimovaný ohnisko, 3-12V DC, 9x20mm, DC valcový konektor 2,5mm
Typ LFD650-1-12(9x20)-CON je laser na premietanie červeného laserového bodu s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (9x20mm). Životnosť laserového modulu je väčšia ako 3000 hodín. V dôsledku kolimovaného laserového lúča sa veľkosť generovaného bodu neustále mierne zvyšuje so zvyšujúcou sa pracovnou vzdialenosťou. Spotreba prúdu je veľmi nízka, cca 25 mA. Tento bodový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie objektov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..5mm@5m
Optický výkon: 1mW (laser triedy 2); Zaostrenie kolimované
Kompaktný dizajn: 9x20mm; Odchýlka osi: do 3,0°; DC konektor valca 2,5 mm
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore.
Napájanie 3V až 12V. Na napájanie môžete použiť napríklad napájací zdroj Picotronic LFNT-3-C.
Tento text bol preložený strojovo.
