Name: Laserfuchs LFL635-5-6(10x22)90-2000h-C600 70106824 líniový laser, klasa 1, 5 mW, 635 nm
Brand: Laserfuchs
SKU: 2987424
Availability: BackOrder

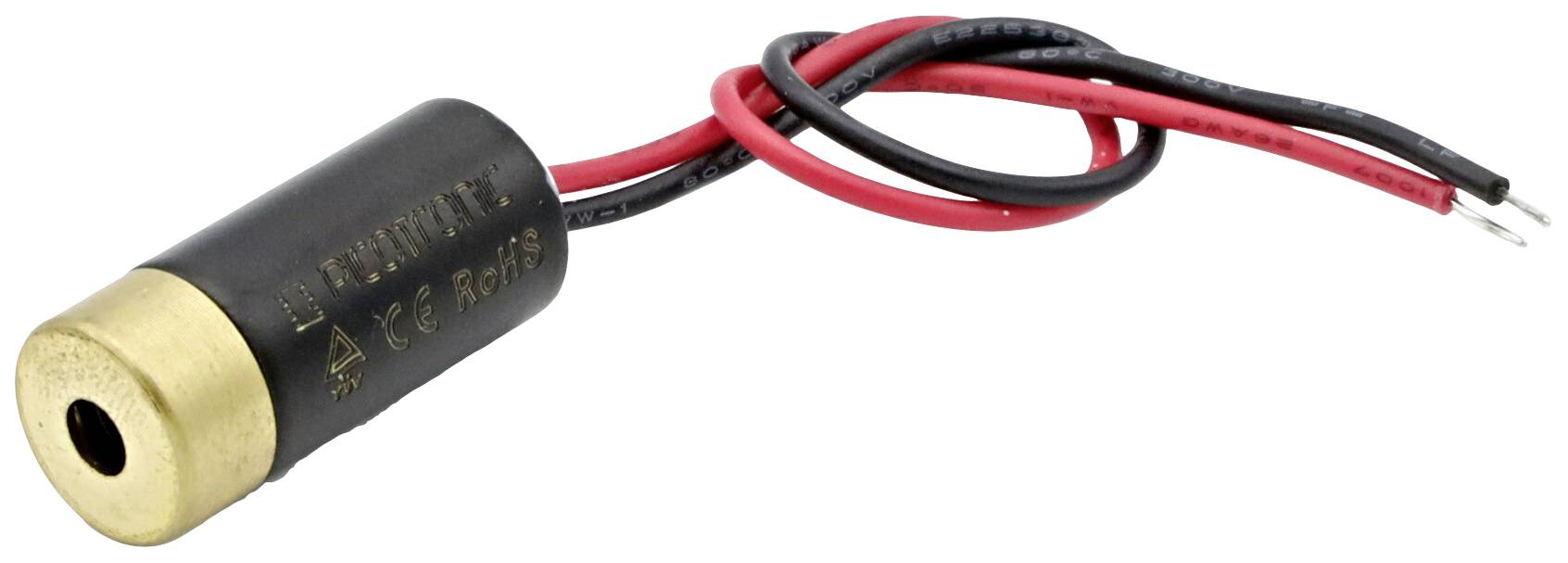

Malý valcový laserový modul s čiernym krytom a mosadzným predným krytom. Sú pripojené dva káble, jeden červený a druhý čierny.

Čierny štvorec s tenkým horizontálnym červeným pruhom uprostred.

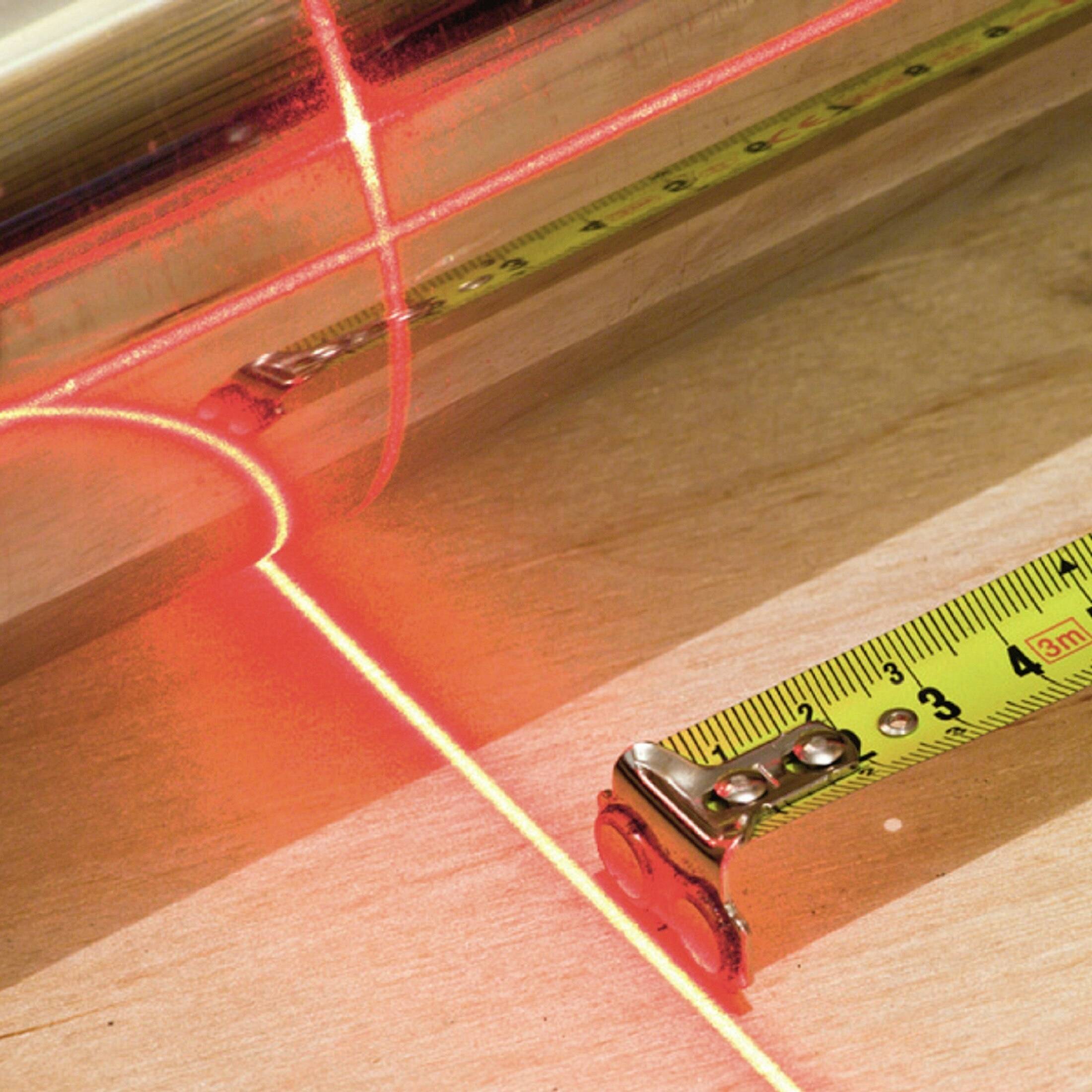

Kovový rúrkový profil na drevenom povrchu, osvetlený červeným laserom a zameraný meracím pásmom.

Technický výkres kruhu s vnútorným otvorom. Vonkajší priemer Ø 10, vnútorný priemer Ø 3,6.

'Technický výkres valcovitého objektu s rozmermi: priemer 10, dĺžka 22. Dva káble vyčnievajú von.'

Valcový senzor s dvoma vyčnievajúcimi drôtmi.

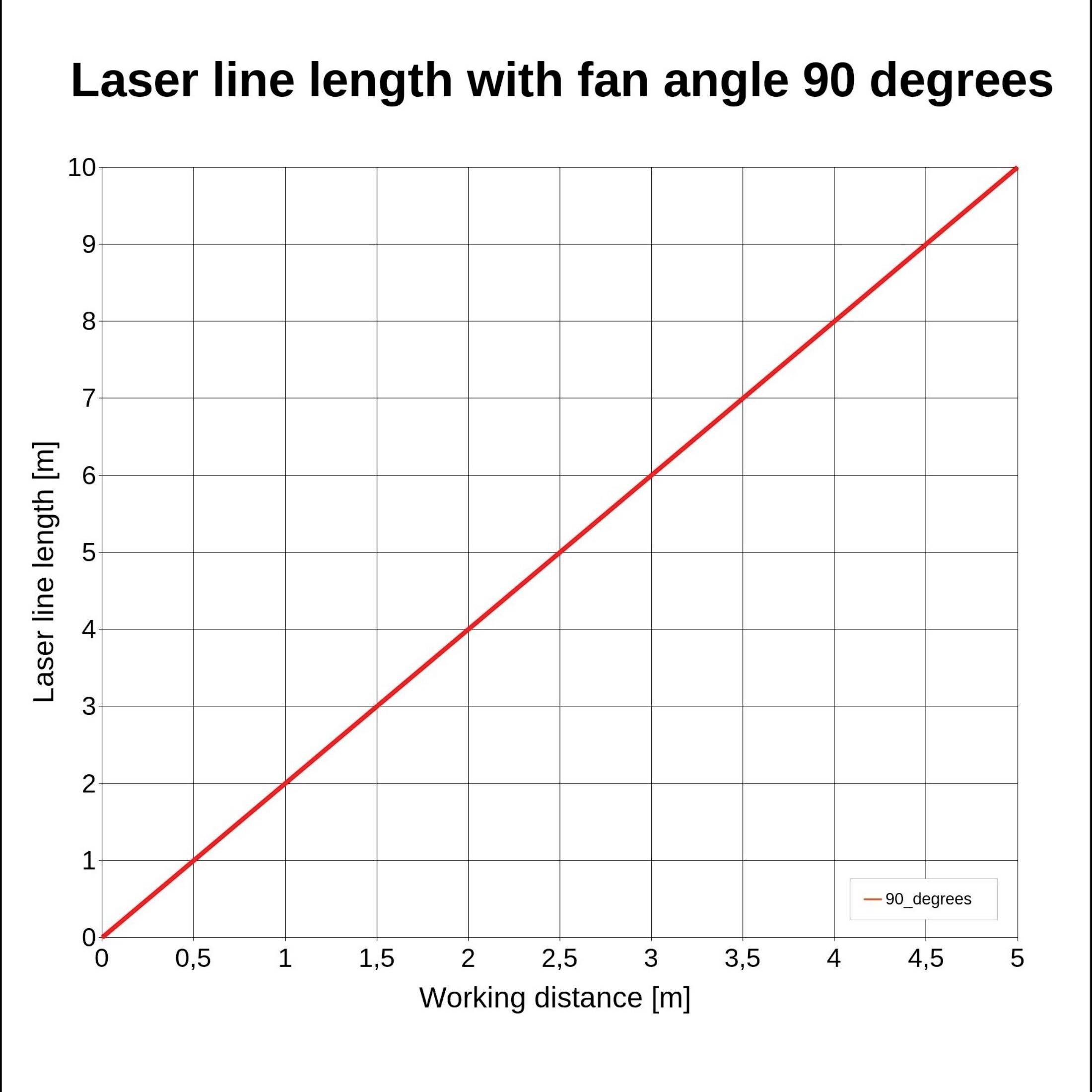

Graf znázorňuje lineárnu závislosť medzi pracovnou vzdialenosťou (m) a dĺžkou laserovej čiary (m) pri uhle ventilátora 90 stupňov.

1/7

Kategória výrobku

líniový laser

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

635 nm

Výkon

5 mW

(Ø)

10 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

96 Ks

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, červený, 635nm, 5mW, 90°, laser triedy 1, ohnisko 1m, 3-6V DC, 10x22mm

Kategória lasera: 1
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 5mW
Životnosť: 2 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: čiara
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 90°
Pracovná vzdialenosť: 1m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: pevné (1000 mm)
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+) Zaostrenie: pevné (1000 mm)
Farba kábla GND: čierna
Dĺžka káblu: 600 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 6 mm
Ochranná šošovka: áno

Kategória výrobku: líniový laser

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: Fix Fokus 1000 mm

Vlnová dĺžka: 635 nm

: 5 mW

(Ø): 10 mm

Dĺžka: 22 mm

Kategória lasera: 1

Uhol otvorenia: 90°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 1 m

Prevádzkové napätie: 6 V/DC

Prevádzkový prúd: 45 mA

Materiál: mosaz

Rozmer.: (Ø x d) 10 mm x 22 mm

Hmotnosť: 8.5 g

Spĺňa RoHS: áno

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987424 Laserfuchs LFL635-5-6(10x22)90-2000h-C600 70106824 líniový laser, klasa 1, 5 mW, 635 nm

Informácie

Informácie 2987424 Laserfuchs LFL635-5-6(10x22)90-2000h-C600 70106824 líniový laser, klasa 1, 5 mW, 635 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987424 Laserfuchs LFL635-5-6(10x22)90-2000h-C600 70106824 líniový laser, klasa 1, 5 mW, 635 nm

Prevedenie

Čiarový laser, červený, 635nm, 5mW, 90°, laser triedy 1, ohnisko 1m, 3-6V DC, 10x22mm
Typ LFL635-5-6(10x22)90-2000h-C600 je líniový laserový modul, ktorý je vďaka vlnovej dĺžke 635nm výrazne viditeľnejší ako porovnateľný laser s 650nm. Laser má kompaktný dizajn (10x22mm). Životnosť laserového modulu je väčšia ako 2000 hodín. Uhol otvorenia 90° vytvára laserovú čiaru dlhú 2 m vo vzdialenosti 1 m. Prúdový odber je veľmi nízky cca 45mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento čiarový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie predmetov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: čiara, hrúbka čiary 1,2 mm@1m; Lasery s 635nm majú lepšiu viditeľnosť ako napríklad lasery s 650nm.
Optický výkon: 5mW (laser triedy 1); Ohnisko 1m
Kompaktný dizajn: 10x22mm; Uhol otvorenia: 90°; Odchýlka osi: do 3,0°
Uhol otvorenia (90°) vytvára laserovú čiaru s dĺžkou 2 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 3V až 6V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
Tento text bol preložený strojovo.
