Name: Laserfuchs LFL650-5-12(10x22)90 70105773 líniový laser, klasa 1, 5 mW, 650 nm
Brand: Laserfuchs
SKU: 2987707
Availability: BackOrder

Malý čierny laser so zlatým hrotom a dvoma pripojenými káblami v červenej a čiernej farbe.

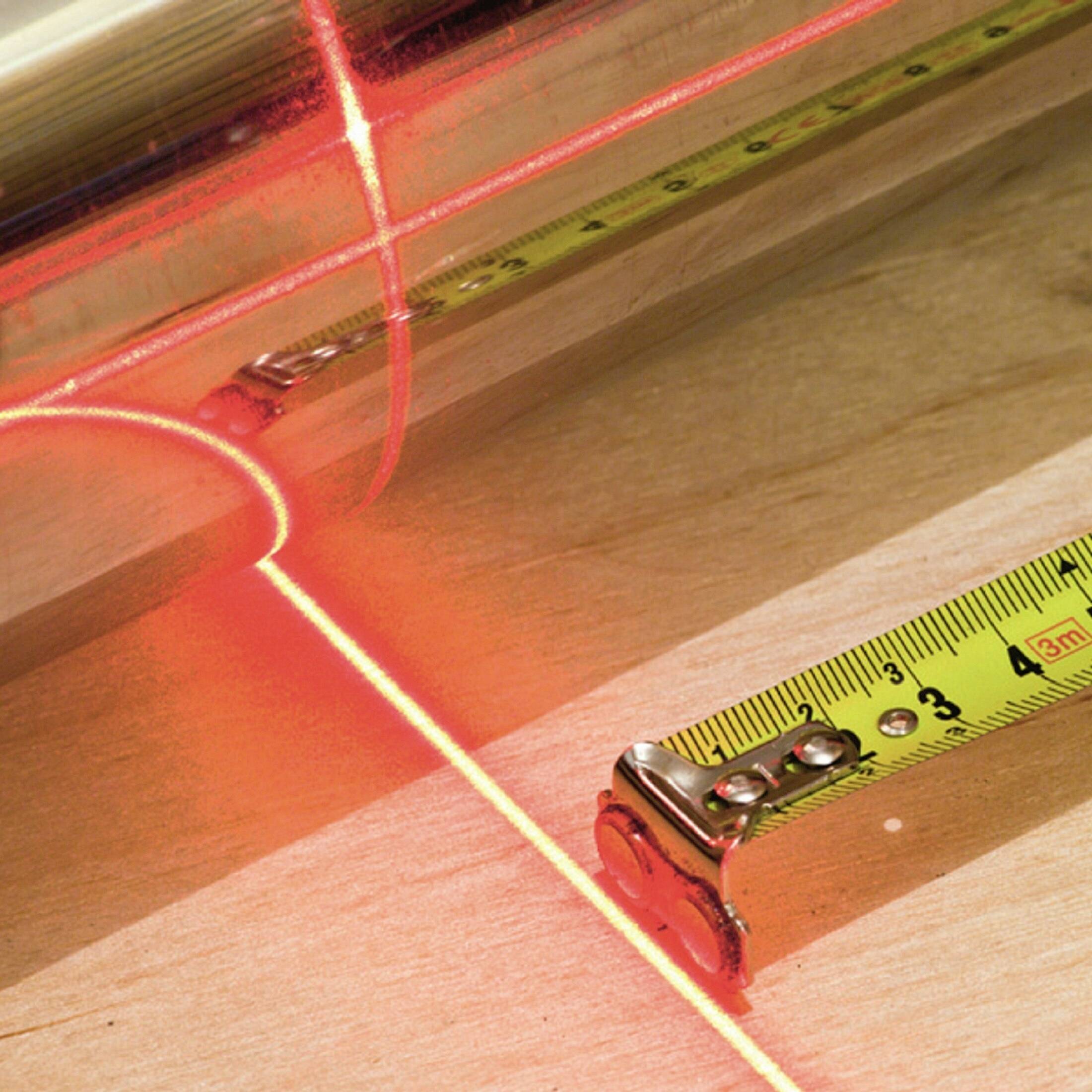

Meracie pásmo leží vedľa rúry, ktorú osvetľuje červený laser, aby vyznačil presnú meraciu líniu.

Technický výkres kruhu s priemerom 10 mm, obsahujúci centrálne umiestnený menší kruh s priemerom 3,6 mm.

Diagram obdĺžnikového káblového konektora s rozmermi: dĺžka 22, priemer 10, znázorňujúci tri vyčnievajúce vodiče.

Valcový, dutý komponent s dvoma drôtmi, ktorý by mohol predstavovať snímač alebo elektrické pripojenie.

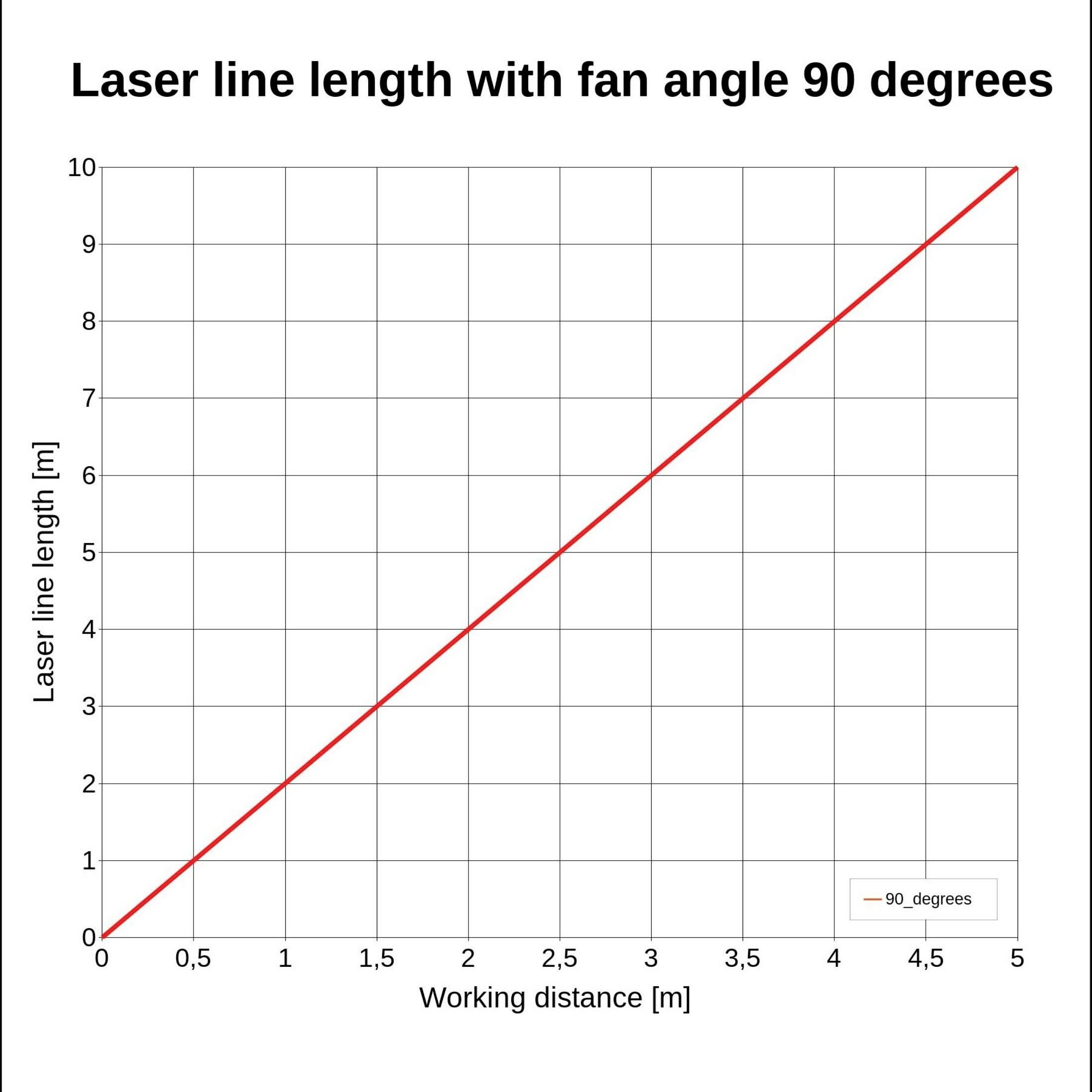

'Graf: Dĺžka laserovej čiary pri uhle vejára 90 stupňov. X-os: Pracovná vzdialenosť (m), Y-os: Dĺžka laserovej čiary (m). Nárast lineárny.'

1/6

Kategória výrobku

líniový laser

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

650 nm

Výkon

5 mW

(Ø)

6 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

729 Ks

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, červený, 650nm, 5mW, 90°, laser triedy 1, ohnisko 1m, 3-12V DC, 10x22mm

Kategória lasera: 1
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 5mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: čiara
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 90°
Pracovná vzdialenosť: 1m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: pevné (1000 mm)
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+) Zaostrenie: pevné (1000 mm)
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 6 mm

Kategória výrobku: líniový laser

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: Fix Fokus 1000 mm

Vlnová dĺžka: 650 nm

: 5 mW

(Ø): 6 mm

Dĺžka: 22 mm

Kategória lasera: 1

Uhol otvorenia: 90°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 1 m

Prevádzkové napätie: 12 V/DC

Prevádzkový prúd: 15 mA

Materiál: mosaz

Rozmer.: (Ø x d) 6 mm x 22 mm

Hmotnosť: 9 g

Spĺňa RoHS: áno

Šírka: 10 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987707 Laserfuchs LFL650-5-12(10x22)90 70105773 líniový laser, klasa 1, 5 mW, 650 nm

Informácie

Informácie 2987707 Laserfuchs LFL650-5-12(10x22)90 70105773 líniový laser, klasa 1, 5 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987707 Laserfuchs LFL650-5-12(10x22)90 70105773 líniový laser, klasa 1, 5 mW, 650 nm

Prevedenie

Čiarový laser, červený, 650nm, 5mW, 90°, laser triedy 1, ohnisko 1m, 3-12V DC, 10x22mm
Typ LFL650-5-12(10x22)90 je líniový laserový modul s vlnovou dĺžkou 650nm. Laser má kompaktný dizajn (10x22mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 90° vytvára laserovú čiaru dlhú 2 m vo vzdialenosti 1 m. Ako zdroj môžete použiť napríklad náš napájací zdroj LFNT-3. Tento čiarový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie predmetov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: čiara, hrúbka čiary 1,2 mm @ 1 m
Optický výkon: Laser triedy 1; Ohnisko 1m
Kompaktný dizajn: 10x22mm; Uhol otvorenia: 90°; Odchýlka osi: do 3,0°
Uhol otvorenia (90°) vytvára laserovú čiaru s dĺžkou 2 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Prevádzkové napätie 3V až 12V. Na napájanie môžete použiť napríklad náš napájací zdroj Picotronic LFNT-3.
Tento text bol preložený strojovo.

Popis

Prevedenie

Čiarový laser, červený, 650nm, 5mW, 90°, laser triedy 1, ohnisko 1m, 3-12V DC, 10x22mm
Typ LFL650-5-12(10x22)90 je líniový laserový modul s vlnovou dĺžkou 650nm. Laser má kompaktný dizajn (10x22mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 90° vytvára laserovú čiaru dlhú 2 m vo vzdialenosti 1 m. Ako zdroj môžete použiť napríklad náš napájací zdroj LFNT-3. Tento čiarový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie predmetov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: čiara, hrúbka čiary 1,2 mm @ 1 m
Optický výkon: Laser triedy 1; Ohnisko 1m
Kompaktný dizajn: 10x22mm; Uhol otvorenia: 90°; Odchýlka osi: do 3,0°
Uhol otvorenia (90°) vytvára laserovú čiaru s dĺžkou 2 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Prevádzkové napätie 3V až 12V. Na napájanie môžete použiť napríklad náš napájací zdroj Picotronic LFNT-3.
Tento text bol preložený strojovo.
