Name: Laserfuchs LH650-5-5(9x21)60-ADJ 70135336 líniový laser, klasa 1, 5 mW, 650 nm
Brand: Laserfuchs
SKU: 2987587
Availability: BackOrder

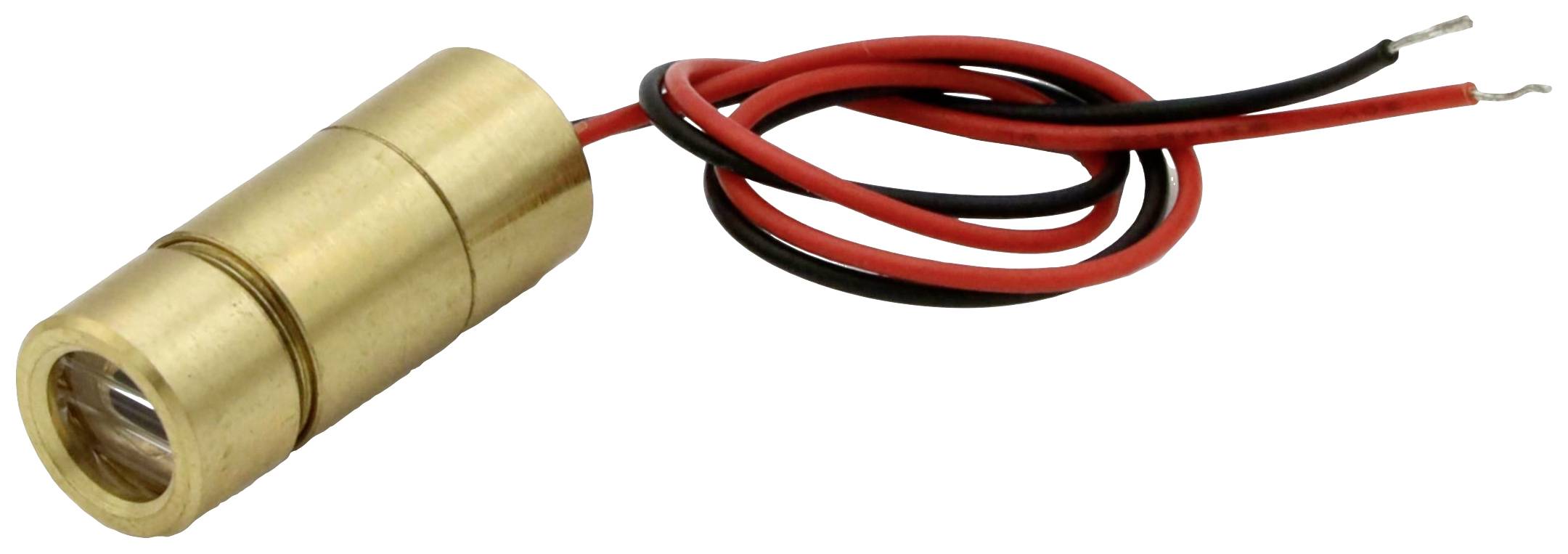

Mosadzný laserový modul s dvoma pripojenými vodičmi, červeným a čiernym, pre elektrické pripojenie.

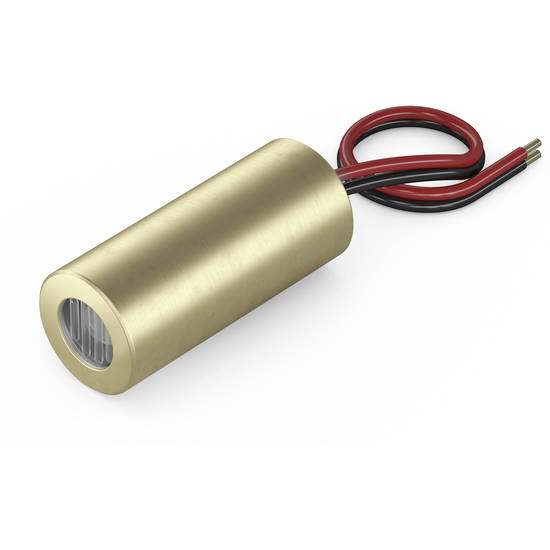

Cylindrické LED svetlo zlatej farby s dvoma vyčnievajúcimi červenými a čiernymi káblami, pravdepodobne podhľadový spot.

Elektrická píla presne prechádza cez drevený doska. Červený laserový lúč vyznačuje líniu rezu.

Technický výkres kruhu s dvoma rozmermi. Vonkajší kruh má priemer Ø 9, vnútorný kruh má priemer Ø 2.

Valcovitý objekt s priemerom 9 mm a dĺžkou 21 mm, s dvoma vyčnievajúcimi káblami napravo.

Valcový elektromotor s káblami na jednom konci. Vodiče sú znázornené bez zakrytia. Mechanické detaily nie sú zobrazené.

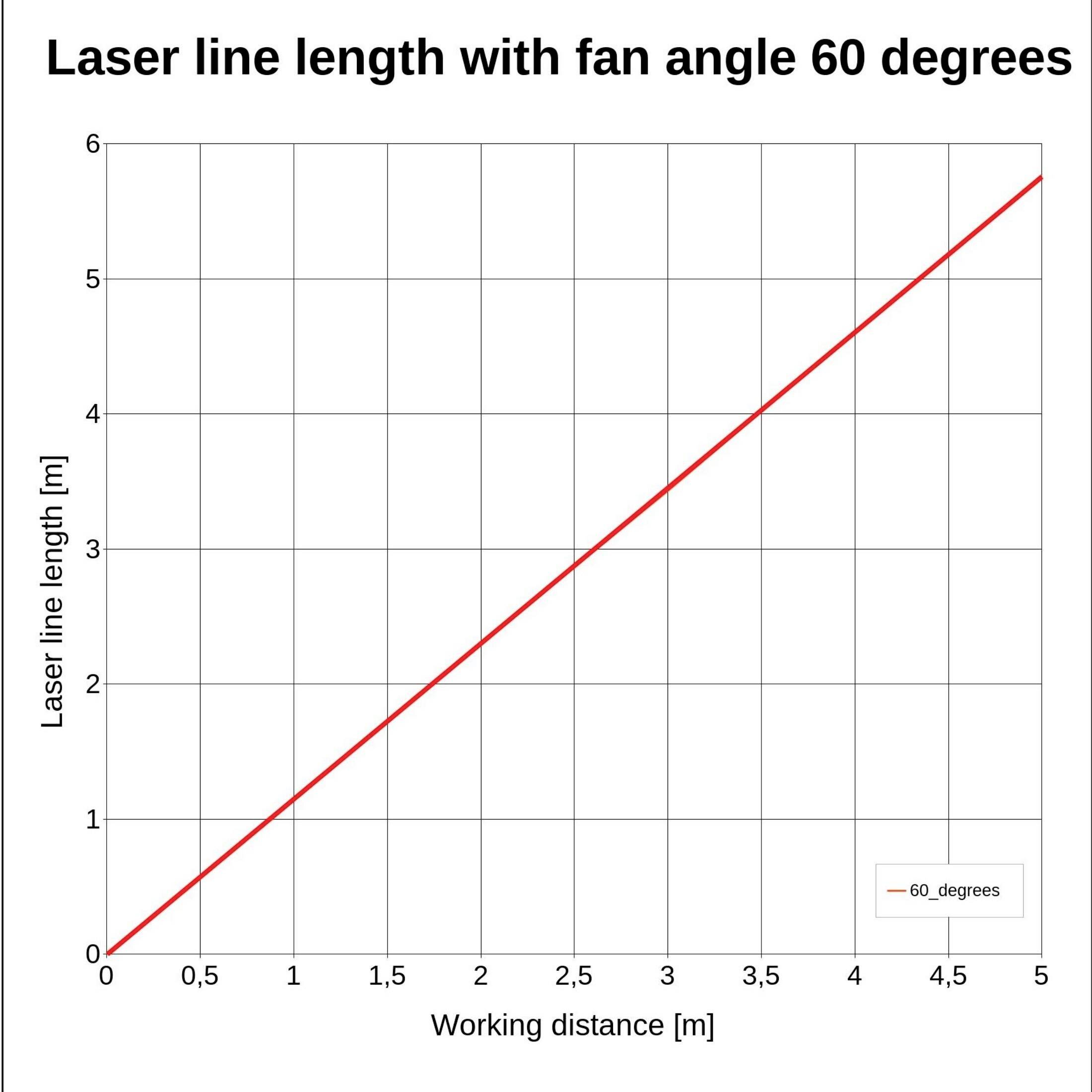

Graf znázorňuje vzťah medzi pracovnou vzdialenosťou a dĺžkou laserovej línie pri uhle ventilátora 60 stupňov, lineárny nárast.

1/7

Kategória výrobku

líniový laser

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

650 nm

Výkon

5 mW

(Ø)

9 mm

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

36 Ks

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Zaostriteľný čiarový laser, červený, 650nm, 5mW, 60°, laser triedy 1, nastaviteľné zaostrenie, 3-5V DC, 9x21mm

červená
Kategória lasera: 1
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 5mW
Životnosť: 10 000 hodín
prevádzková teplota: -10°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: čiara
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 60°
Pracovná vzdialenosť: 3 m
Optika: Akrylová šošovka
Laserová technológia: single mode dióda
Zaostrenie: nastaviteľné
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+)Zaostrenie: nastaviteľné
Farba kábla GND: čierna
Dĺžka kábla: 140 mm
Typ kábla: Belden, Typ 1007, 26AWG
Výstupný priemer optiky: 6 mm

Kategória výrobku: líniový laser

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: fokusovatelný

Farba: červená

Vlnová dĺžka: 650 nm

: 5 mW

(Ø): 9 mm

Dĺžka: 21 mm

Kategória lasera: 1

Uhol otvorenia: 60°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 3 m

Prevádzkové napätie: 5 V/DC

Prevádzkový prúd: 30 mA

Materiál: mosaz

Rozmer.: (Ø x v) 9 mm x 21 mm

Hmotnosť: 7.3 g

Spĺňa RoHS: áno

Šírka: 9 mm

V: 21 mm

Max. teplota: 40 °C

Min. teplota: -10 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987587 Laserfuchs LH650-5-5(9x21)60-ADJ 70135336 líniový laser, klasa 1, 5 mW, 650 nm

Informácie

Informácie 2987587 Laserfuchs LH650-5-5(9x21)60-ADJ 70135336 líniový laser, klasa 1, 5 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987587 Laserfuchs LH650-5-5(9x21)60-ADJ 70135336 líniový laser, klasa 1, 5 mW, 650 nm

Prevedenie

Zaostriteľný čiarový laser, červený, 650nm, 5mW, 60°, laser triedy 1, nastaviteľné zaostrenie, 3-5V DC, 9x21mm
Typ LH650-5-5(9x21)60-ADJ je líniový laserový modul s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (9x21mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 60° vytvára laserový kríž dlhý 1,1 m vo vzdialenosti 1 m. Hrúbka laserovej čiary sa dá meniť vďaka nastaviteľnému zaostreniu. Prúdový odber je veľmi nízky cca 30mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento čiarový laser sa používa napríklad v nivelačných prístrojoch, laserových označovacích systémoch a na presné polohovanie predmetov v priemysle, remeslách, hobby a výstavnom sektore. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: čiara, hrúbka čiary sa môže meniť
Optický výkon: 5mW (laser triedy 1); Nastaviteľné zaostrenie
Kompaktný dizajn: 9x21mm; Uhol otvorenia: 60°; Odchýlka osi: do 3,0°
Uhol otvorenia (60°) vytvára laserovú čiaru s dĺžkou 1,1 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 3V až 5V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
Tento text bol preložený strojovo.

Popis

Prevedenie

Zaostriteľný čiarový laser, červený, 650nm, 5mW, 60°, laser triedy 1, nastaviteľné zaostrenie, 3-5V DC, 9x21mm
Typ LH650-5-5(9x21)60-ADJ je líniový laserový modul s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (9x21mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 60° vytvára laserový kríž dlhý 1,1 m vo vzdialenosti 1 m. Hrúbka laserovej čiary sa dá meniť vďaka nastaviteľnému zaostreniu. Prúdový odber je veľmi nízky cca 30mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento čiarový laser sa používa napríklad v nivelačných prístrojoch, laserových označovacích systémoch a na presné polohovanie predmetov v priemysle, remeslách, hobby a výstavnom sektore. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: čiara, hrúbka čiary sa môže meniť
Optický výkon: 5mW (laser triedy 1); Nastaviteľné zaostrenie
Kompaktný dizajn: 9x21mm; Uhol otvorenia: 60°; Odchýlka osi: do 3,0°
Uhol otvorenia (60°) vytvára laserovú čiaru s dĺžkou 1,1 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 3V až 5V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
Tento text bol preložený strojovo.
