Name: Metrel A 1532 XA Adaptér nabíjacej stanice EVSE, 20993213, N/A, 1 ks
Brand: Metrel
SKU: 2536241
Availability: InStock

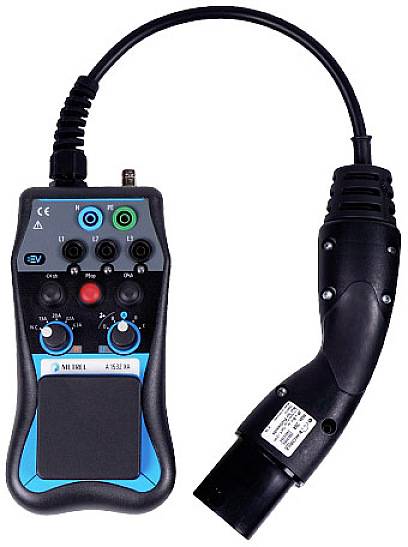

Čierne a modré elektronické meracie zariadenie s pripojeným káblom a zástrčkou, ktoré slúži na diagnostiku elektrických vozidiel.

Datasheety: (PDF)

Okamžité doručenie: Po 26. 10.

18 Ks

Počet

Celkom (639,00 € / kus)

639,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vhodné pre značku: Metrel

Hmotnosť: 900 g

Šírka: 70 mm

V: 100 mm

Dĺžka: 200 mm

Typ: A 1532 XA

Na stiahnutie

Datasheet

Datasheet 2536241 Metrel A 1532 XA Adaptér nabíjacej stanice EVSE, 20993213, N/A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2536241 Metrel A 1532 XA Adaptér nabíjacej stanice EVSE, 20993213, N/A, 1 ks

Popis

Adaptér A 1532 EVSE XA je vhodný na testovanie elektrickej bezpečnosti a funkčnosti EVSE spolu s podporovanými systémovými testermi METREL. Je určený na testovanie napájacích zariadení EV v režime 3 s konektorom typu 2. Verzia XA podporuje testovanie trojfázového zaťaženia až do 13A a rôzne typy porúch vrátane otvoreného PE. Pomocou Metrel AutoSequences®, ktoré sú preddefinované v novších multifunkčných testeroch, je možné stlačením tlačidla (krok za krokom) otestovať kompletnú nabíjaciu stanicu EVSE po elektrickej aj funkčnej stránke. Pomocou MESM je možné generovať profesionálnu správu založenú na stanici.

Tento text bol preložený strojovo.

Prevedenie

e-mobilita
Obnoviteľná energia a nabíjanie auta
Konštrukcia a testovanie EVSE
Merania EVSE
Bezprostredný pilot 0-64
Pilot kormidla oznamuje nastavenie impedancie vedenia pre nabíjaciu stanicu
Impedancia poruchovej slučky pre nabíjaciu stanicu
Funkčný test bezdotykového pilota
Funkčný test riadiaceho pilota
Test izolácie nabíjacej stanice
Test 1-fázovej nabíjacej stanice
1-fázový test cez zásuvku
Test 3-fázovej nabíjacej stanice
Simulácia skratu diódy
Simulácia otvorenej poruchy PE
Simulácia krátkej poruchy CP (stav E)
Záťažový test do 13A
AUTOSEKVENCIA EVSE
Banana jack výstupy pre pripojenie k testeru trojfázového systému;
Zobrazenie napätia na výstupe EVSE;
Proximity Pilotný prepínač rezistora na simuláciu prítomnosti EV káblov, ako aj na detekciu menovitého prúdu;
Prepínač rezistora Control Pilot na simuláciu stavu elektrického vozidla;
Zásuvkový výstup pre pripojenie k testeru jednofázového systému (fáza 1, nula, PE);
Konektor typu 2 pre pripojenie EVSE;
podpora 6mA EV RCD;
podpora funkčných testov;
Podpora pre EVSE AUTO SEQUENCE®
Generovanie správ MESM
Záťažové testy do 13A na jednofázovom zdviháku alebo trojfázovom banánovom zdviháku;
Simulácia chyby skratu diódy, skratu PE-CP a prerušenia PE; Výstupný konektor BNC pre monitorovanie signálu CP.
Inštalácia NS budovy
Kompetencie EISinsp: Bezpečnostná kontrola elektroinštalácií nízkeho napätia
Kompetencie EISc: Bezpečnosť nízkonapäťových elektrických inštalácií pre dodávateľov a personál údržby
IEC/EN 61557 Elektrická bezpečnosť v systémoch nízkeho napätia do 1 000 V AC a 1 500 V DC - Zariadenia na testovanie, meranie alebo monitorovanie ochranných opatrení - Séria
Zariadenia na zásobovanie elektrických vozidiel
Kompetencie EVSE: Bezpečnosť napájacích systémov elektrických vozidiel
IEC/EN 61851 Vodivý nabíjací systém pre elektrické vozidlá
