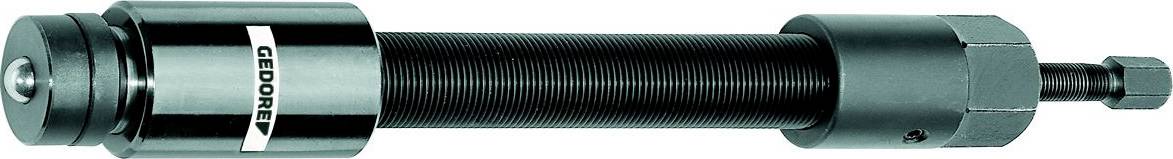

Namažte hydraulické tlakové vreteno Gedore 8116370
EAN:
Označenie výrobcu:
Objednávacie číslo:
2 Ks
Počet
Celkom (489,00 € / kus)
489,00 €
s DPH
Doprava zadarmo
Už len 2 Ks skladom!
Technické parametre
- Typ prítlačného kusu: guľový prítlačný kus
- Použiteľná dĺžka závitu: 165 mm
- Zdvih: 12 mm
- Výška hlavy: 125 mm
- Prevedenie: Namažte hydraulické tlakové vreteno
- Veľkosť kľúča: 17 mm; 41 mm
- Veľkosť závitu vretena: G 1 "
- Zaťažiteľnosť v ťahu / zaťažiteľnosť v tlaku
15 t
- Hmotnosť
3.38 kg
- Obsah
1 ks
- Max. dĺžka
165 mm
- V
125 mm
- Dĺžka
465 mm
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2451184 Namažte hydraulické tlakové vreteno Gedore 8116370
Popis
Na kontrolované a bezpečné odstránenie
Navrhnuté pre tlakovú silu 10 t, 12 t alebo 15 t
Tlakový kus je možné vymeniť za hrot a v prípade potreby predĺžiť
Malé prítlačné vreteno je zaistené proti neúmyselnému odskrutkovaniu zariadením proti skrúteniu
Príprava na použitie:
1. Pred použitím skontrolujte, či je tlakové vreteno dostatočne zaskrutkované z uzáveru, aby bol prítlačný kus v hydraulickom valci v počiatočnej polohe
2. Odskrutkujte uzáver z tela vretena. Za týmto účelom najskôr uvoľnite závitový kolík
3. Telo vretena zoskrutkujte zospodu do priečneho nosníka sťahováka, kým teleso vretena nevyčnieva cca 60 mm z priečnika
4. Naskrutkujte kryt na telo vretena až na doraz a potom ho zaistite zaskrutkovaním závitového kolíka
Použitie a režim prevádzky: z. B. HSP3
5. Pripojte sťahovák a telo vretena predpätím kľúčom veľkosti 41
6. Zaskrutkujte prítlačné vreteno SW 17 do uzáveru. Použitá je hydraulika. Zdvih prítlačného kusu v hydraulickom valci je max. 12 mm. Hydraulicky uvoľnený obrobok je možné úplne odstrániť otáčaním telesa vretena s uzáverom SW 41
7. Po použití sa prítlačné vreteno SW 17 otočí späť do východiskovej polohy a prítlačný kus sa vtlačí do hydraulického valca
Tento text bol preložený strojovo.
Navrhnuté pre tlakovú silu 10 t, 12 t alebo 15 t
Tlakový kus je možné vymeniť za hrot a v prípade potreby predĺžiť
Malé prítlačné vreteno je zaistené proti neúmyselnému odskrutkovaniu zariadením proti skrúteniu
Príprava na použitie:
1. Pred použitím skontrolujte, či je tlakové vreteno dostatočne zaskrutkované z uzáveru, aby bol prítlačný kus v hydraulickom valci v počiatočnej polohe
2. Odskrutkujte uzáver z tela vretena. Za týmto účelom najskôr uvoľnite závitový kolík
3. Telo vretena zoskrutkujte zospodu do priečneho nosníka sťahováka, kým teleso vretena nevyčnieva cca 60 mm z priečnika
4. Naskrutkujte kryt na telo vretena až na doraz a potom ho zaistite zaskrutkovaním závitového kolíka
Použitie a režim prevádzky: z. B. HSP3
5. Pripojte sťahovák a telo vretena predpätím kľúčom veľkosti 41
6. Zaskrutkujte prítlačné vreteno SW 17 do uzáveru. Použitá je hydraulika. Zdvih prítlačného kusu v hydraulickom valci je max. 12 mm. Hydraulicky uvoľnený obrobok je možné úplne odstrániť otáčaním telesa vretena s uzáverom SW 41
7. Po použití sa prítlačné vreteno SW 17 otočí späť do východiskovej polohy a prítlačný kus sa vtlačí do hydraulického valca
Tento text bol preložený strojovo.
