NetPeppers NP-FIBER1000 multifunkčný merač, sieť

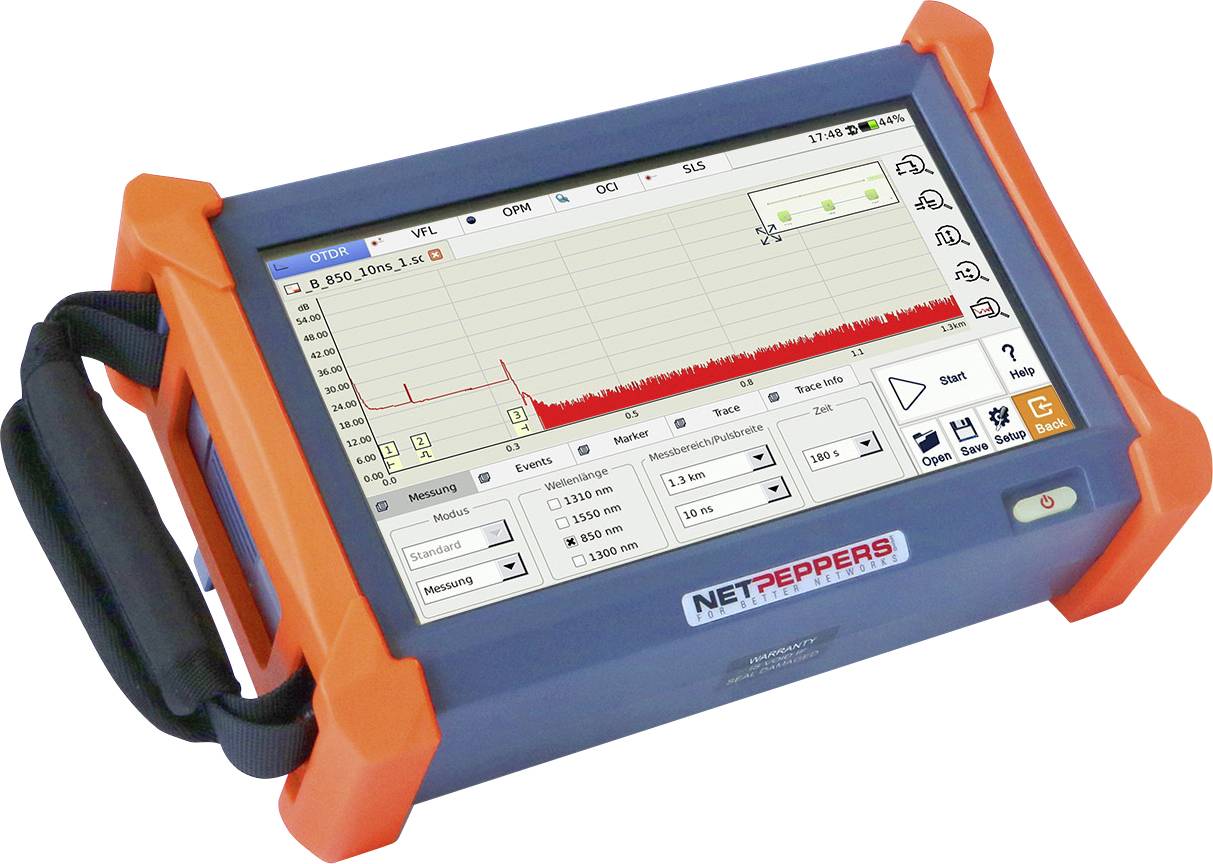

Prenosný merací prístroj s displejom zobrazuje grafický diagram. Displej obsahuje rôzne namerané hodnoty a možnosti.

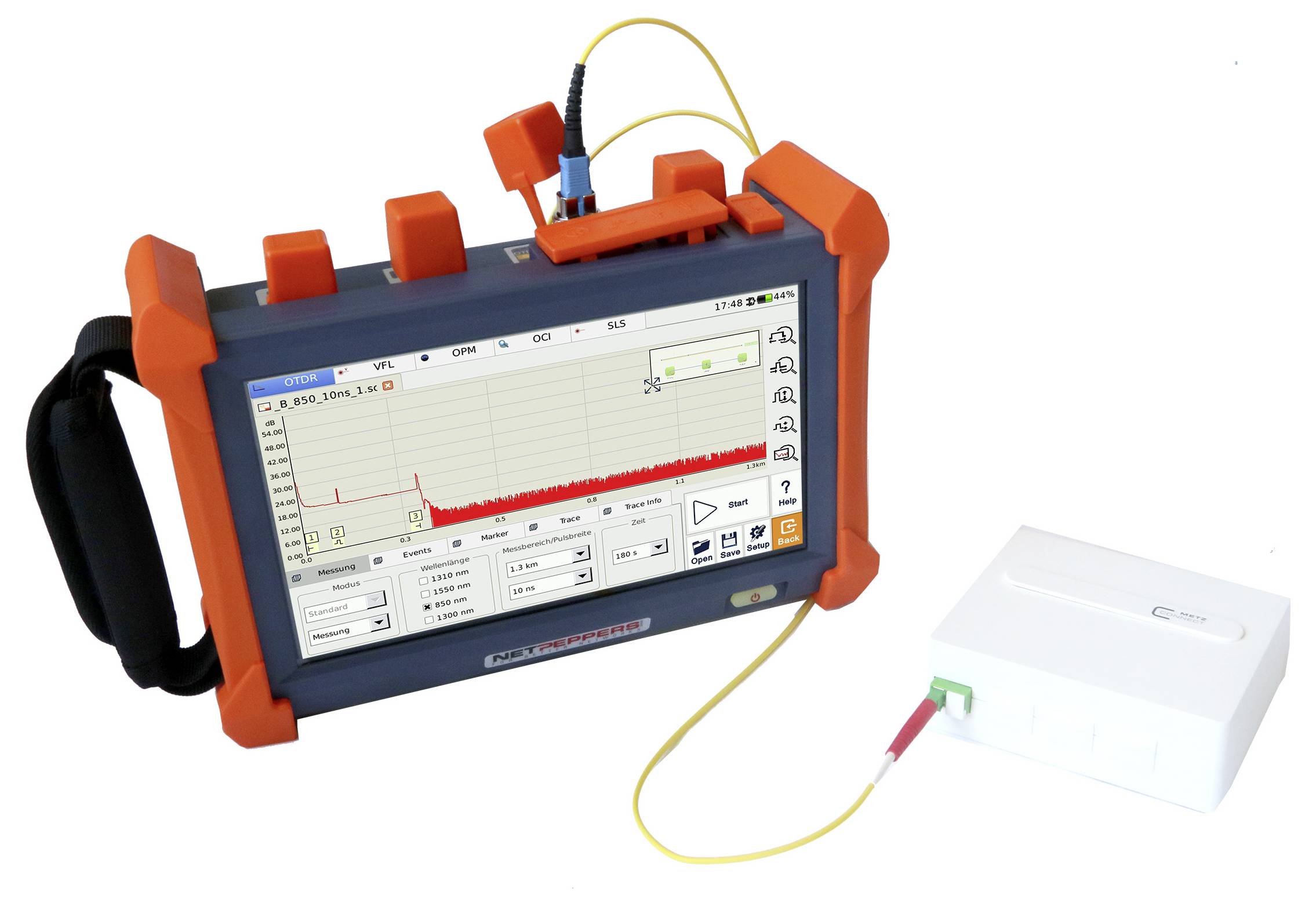

Prenosný testovacie zariadenie na analýzu optických vlákien zobrazuje signálny diagram na obrazovke s oranžovými ochrannými okrajmi.

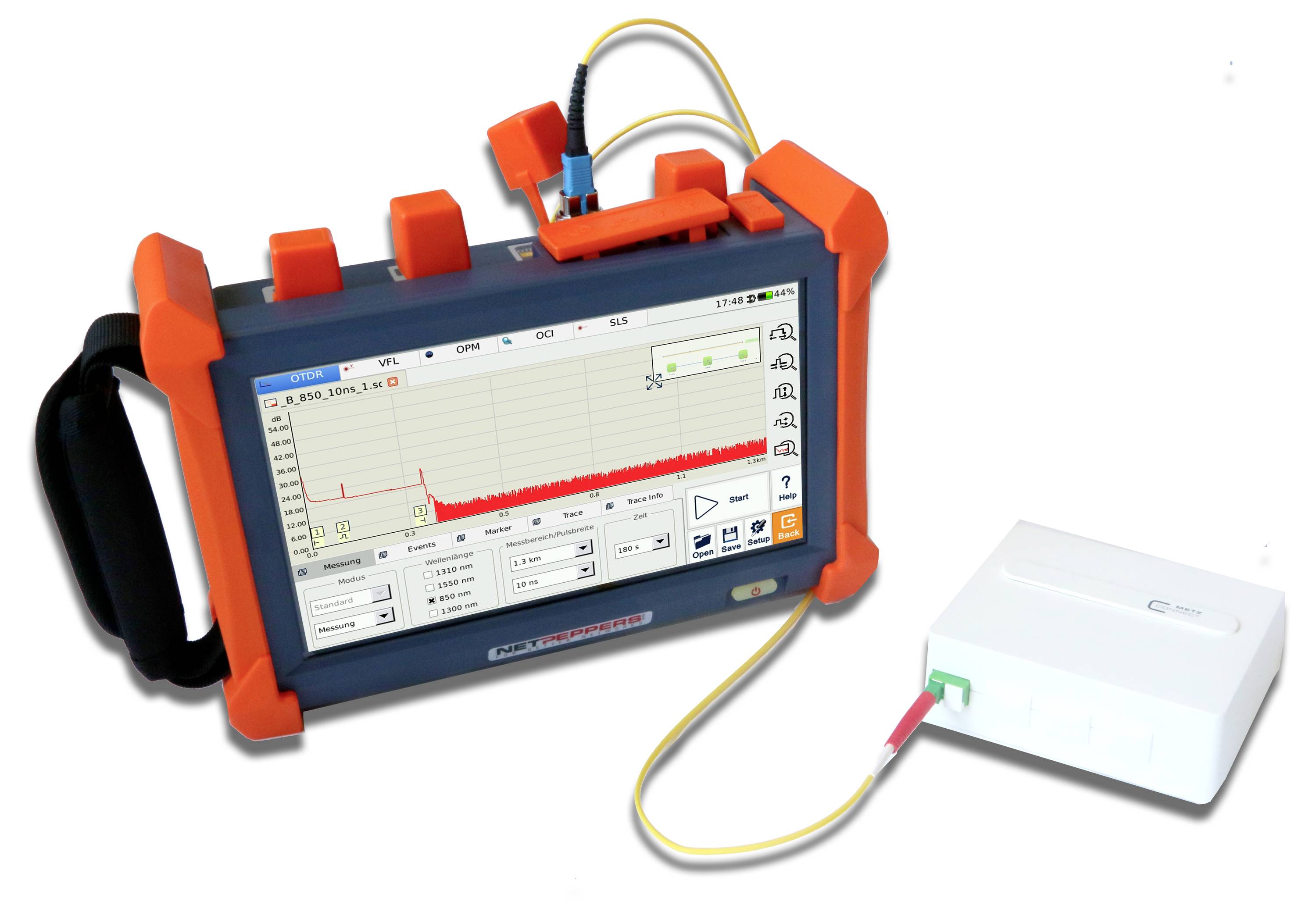

Prenosné optické testovacie zariadenie s obrazovkou zobrazujúcou grafický signálový diagram. Pripojený je biely merací modul.

Prenosný merací prístroj zobrazuje líniový diagram s červeným grafom na displeji. Je pripojený k bielemu modulu.

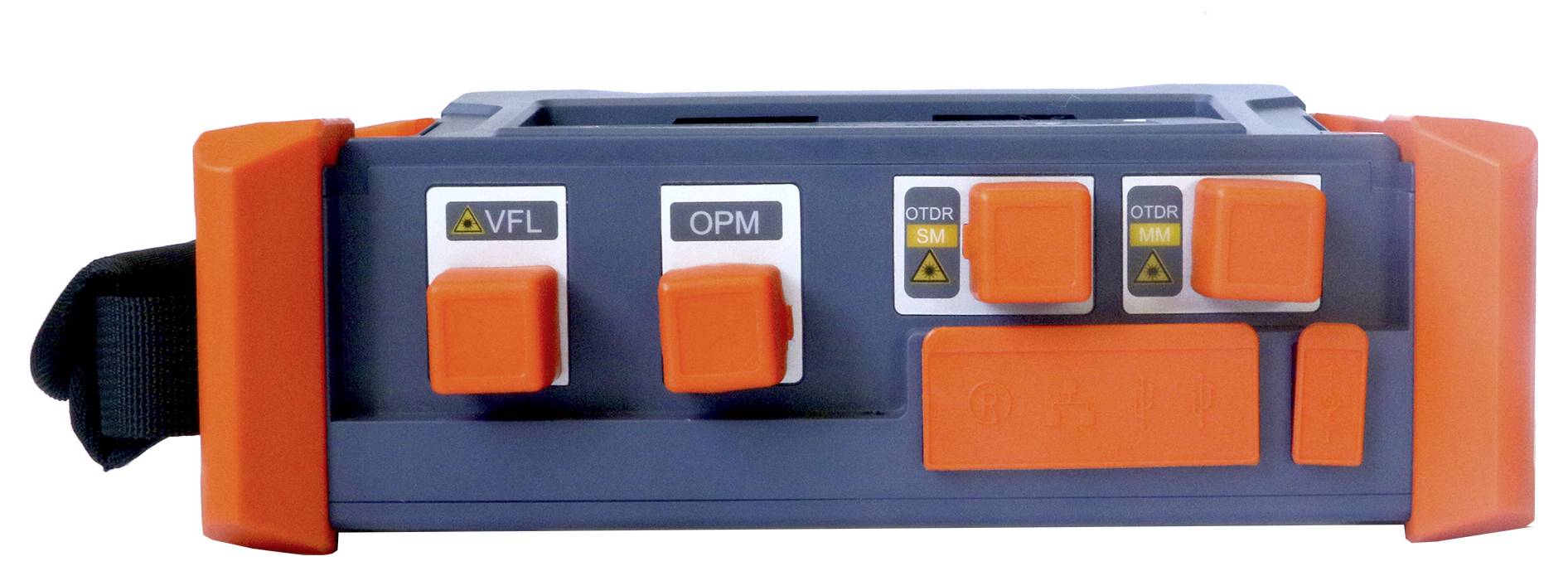

Prenosné zariadenie na optické meranie výkonu s viacerými tlačidlami a displejmi, vhodné pre testy optických vlákien.

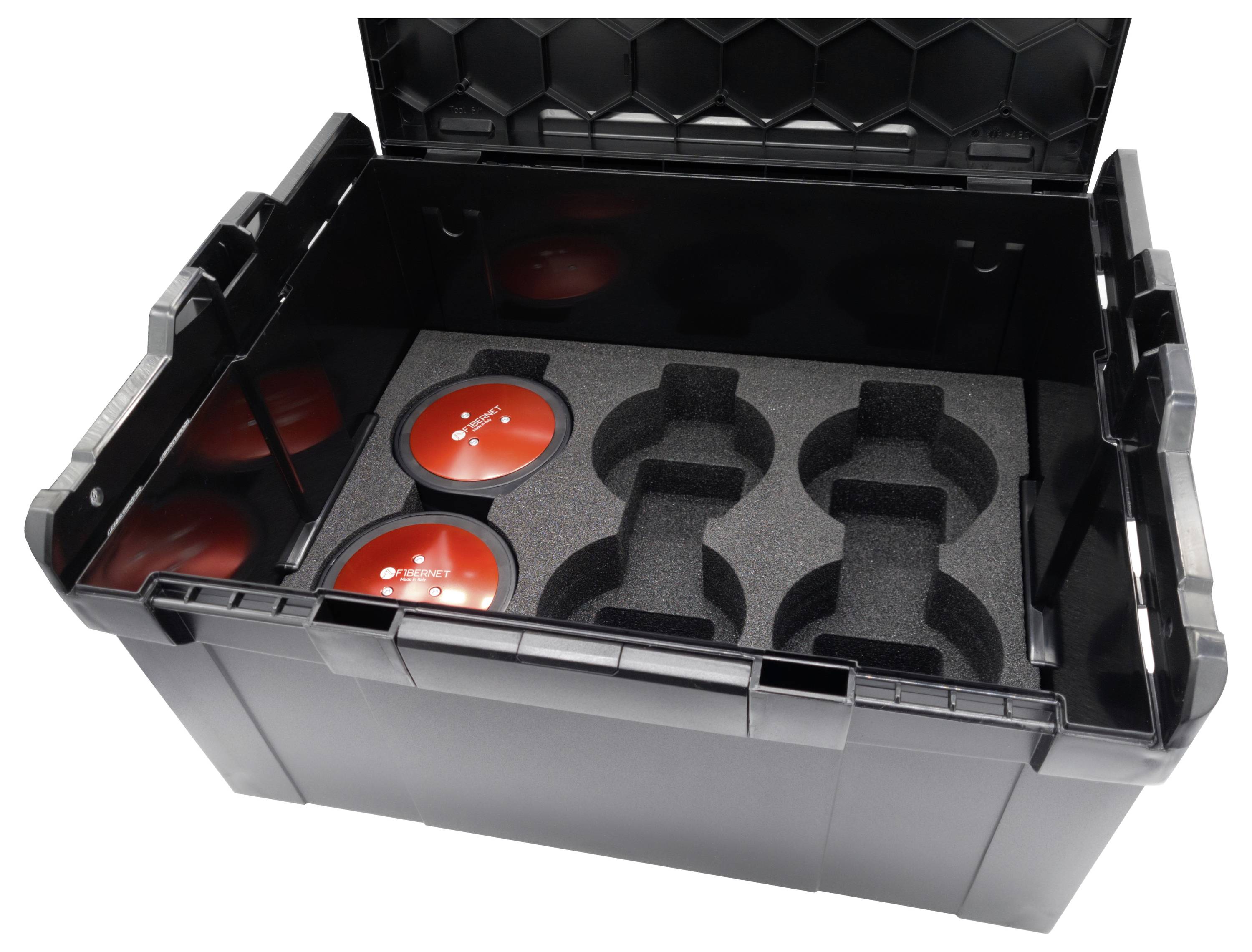

Čierny plastový kontajner s otvoreným vekom, vnútri vystlaný penovou výplňou s tromi červenými guľatými objektmi a priestorom pre ďalšie.

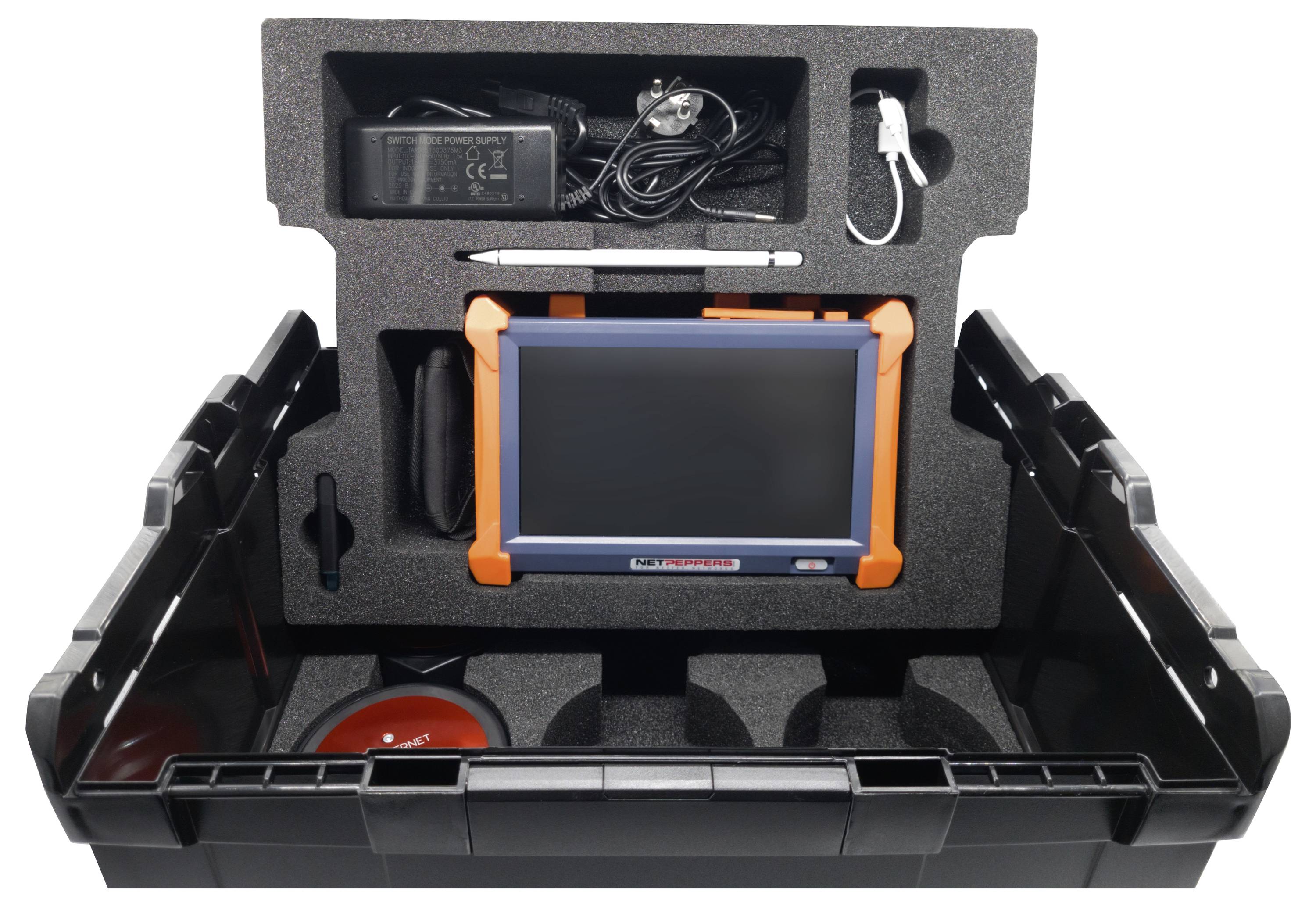

Diagnostické zariadenie v otvorenom čiernom kufríku s nabíjačkou, perom a prípojkami. Vhodné pre automobilové diagnostické testy.

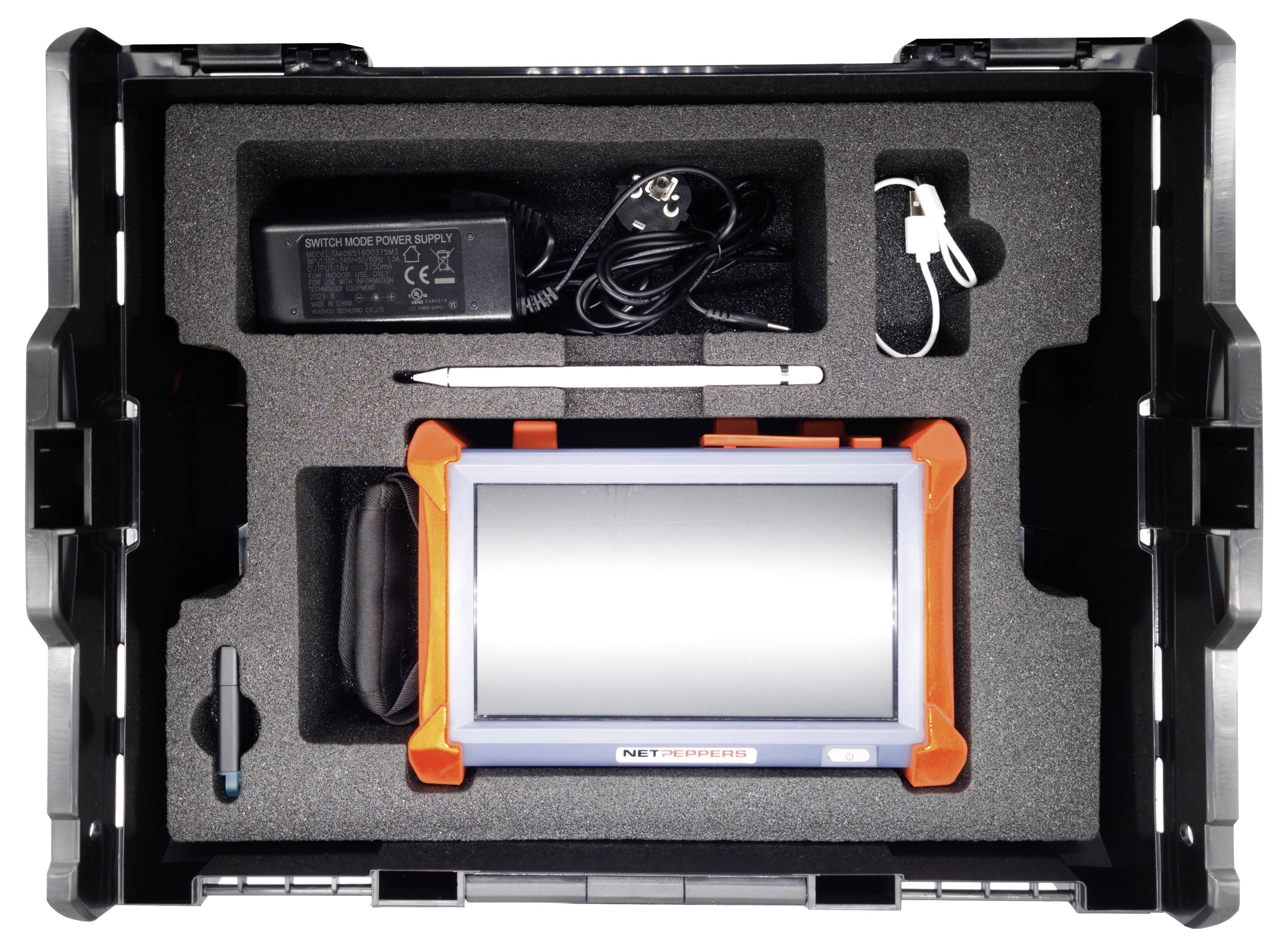

Prenosný monitor s oranžovým rámom, pero, nabíjačka a kábel v čiernom kufríku s penovou výstelkou.

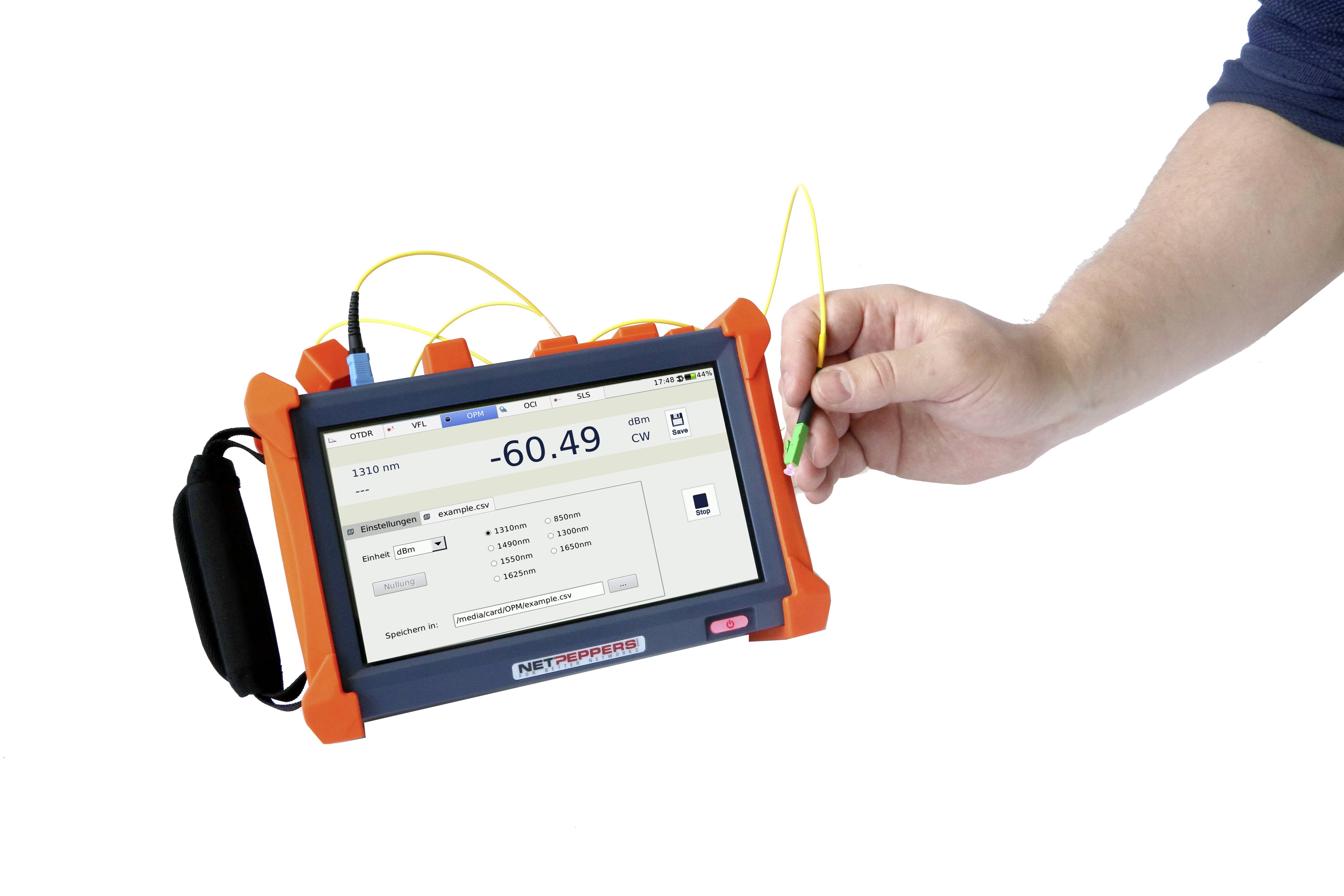

Ruka drží optické meracie zariadenie pre optické vlákna. Displej zobrazuje namerané výsledky. Zariadenie má oranžové ochranné rohy.

1/9

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (8 044,72 € / kus)

8 044,72 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Displej: 8,0" (20,32 cm) farebný dotykový LCD (kapacitný)
Rozlíšenie: 800 x 480 Px
Pamäť: 8 GB (6 GB voľných na ukladanie výsledkov)
Batéria: Li-Ion 7,4V DC, 37Wh, 5000mAh
Životnosť batérie: 10 hodín nepretržitého používania, možná prevádzka počas nabíjania
AC adaptér: Vstup: AC 100 - 240 V, 50/60 Hz, max. Výstup: 16V DC, 3,75A max
Doba spustenia: cca 28 sekúnd
Operačný systém: Linux
EDZ (mŕtva zóna udalosti): 1 m
ADZ (mŕtva zóna útlmu): 4,5 m (850/1300nm); 4 m (1310/1550 nm)
Jednotky dĺžky: kilometer, stopa, míľa
Časy merania: krátke, 15 s, 30 s, 45 s, 60 s, 90 s, 120 s, 180 s
Metódy merania: Automatické, manuálne, 2-bodové, 5-bodové, LSA
Obojsmerné meranie: Áno
Hlásenie: na samotnom zariadení
Stabilizovaný zdroj svetla: 850/1300 nm; 1310/1550 nm
Optický merač výkonu: 850/1300/1310/1490/1550/1625/1650 nm
Trieda lasera: 1M (OTDR); 2 (VFL)
Laser: LD laser
Spojenia:
2x USB 2.0
1x RJ45 LAN (10/100 Mbit/s)
1x VFL 2,5 mm objímka UPP (univerzálny tlačný ťah), možné úpravy
1x OPM SC (vymeniteľné)
1x OTDR SM SC/APC (vymeniteľné FC, ST, LC)
1x OTDR MM SC/UPC (vymeniteľné FC, ST, LC)
Napájanie 1x 16V DC

Kategória výrobku: multifunkčný merač

Displej: LCD
dotykový displej

Optický ukazovateľ: áno

Merač spotreby: SC

Rozmer.: (d x š x v) 235 x 159 x 75 mm

Hmotnosť: 1.59 kg

Plocha kábla: sieť

Vlastnosti: vr. dotykovej obrazovky

Šírka: 159 mm

V: 75 mm

Dĺžka: 235 mm

Typ: NP-FIBER1000

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3339538 NetPeppers NP-FIBER1000 multifunkčný merač, sieť

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3339538 NetPeppers NP-FIBER1000 multifunkčný merač, sieť

Popis

OTDR1000 je optimálna platforma na akceptačné merania alebo na riešenie problémov v optických sieťach. Ponúka dostatočné rezervy pre aplikácie v oblastiach FFTX, LAN a WAN, či už ako quad verzia (SM/MM) alebo ako čisto single-mode OTDR.

Tento text bol preložený strojovo.

Prevedenie

UNIVERZÁLNE UPLATNITEĽNÉ
Multifunkčná testovacia platforma so štvornásobným OTDR alebo jednorežimovým OTDR, hladinomerom, svetelným zdrojom, VFL a voliteľným optickým mikroskopom
PRE VŠETKY BĚŽNÉ VLNOVÉ DĹŽKY
Meranie len pre jeden režim (1310/1550 nm), ako aj pre multimód (850/1300 nm) a jeden režim
JEDNODUCHÉ POUŽÍVANIE
Výkonný procesor, 8" kapacitná obrazovka a intuitívne užívateľské rozhranie
PRE FTTX A STAVEBNÚ KABELÁŽ
Vysoký dynamický rozsah a krátke mŕtve zóny
HLÁSENIE
Podpora mnohých formátov súborov, vyhodnotenie na PC pomocou softvéru OTDR Trace Manager
