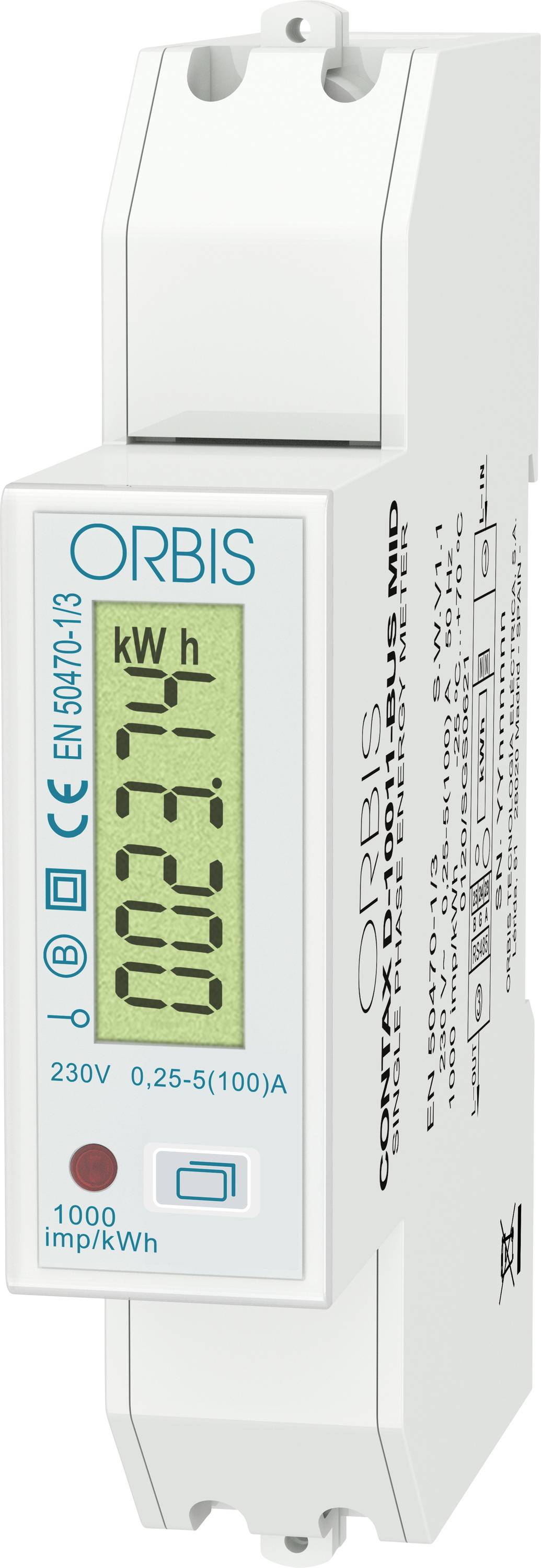

ORBIS Zeitschalttechnik kW-Zähler digitálne/y jednofázový elektromer, 100 A, úředně schválený: áno, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
jednofázový elektromer
Zaťažovací prúd
100 A
Displej
digitálne/y
Ciachovanie
ciachovaný / úradne overený
Druh počítadla
Merač činného výkonu (priame meranie)
Datasheety: (PDF)
Počet
Celkom (105,68 € / kus)
105,68 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Jednofázový elektromer CONTAX D-10011 BUS MID
- Certifikácia MID pre zber energetických údajov relevantných pre fakturáciu
- Integrované rozhranie RS485 s protokolom Modbus RTU
- Kompaktný dizajn s iba 1 modulom (1 TE = 18 mm)
- Presné priame meranie až do 100 A AC
- Podsvietený digitálny LCD displej
Technické parametre
- Trieda ochrany: II
- Prevádzková teplota: -25 °C až +55 °C
- Montáž: 35 mm DIN lišta (EN 60715)
- Druh počítadla
Merač činného výkonu (priame meranie)
- Kategória výrobku
jednofázový elektromer
- Zaťažovací prúd
100 A
- Displej
digitálne/y
- Ciachovanie
ciachovaný / úradne overený
- Prevádzkové napätie
230 V/AC
- Špecifickosť
Schválenie MID pre fakturačné účely v kombinácii s RS485 Modbus RTU v šírke iba 1 TE.
- Farba
biela
sivá
- Rozmer.
(d x š x v) 62 x 18 x 90 mm
- Hmotnosť
120
- Nábehový prúd
20 mA
- Nábehový prúd
Empfindliche Verbrauchserfassung bereits ab 0,02 A
- Zobrazenie
6+1-miestny LCD displej (999999,9 kWh)
- Rozsah zobrazenia
0,0 až 999 999,9 kWh
- Prevádzkové napätie
230 V/AC
- Vlastná spotreba
0.4 W
- Vlastná spotreba
Veľmi nízka spotreba energie meracej a zobrazovacej elektroniky
- Montážna šírka
18 mm
- Montážna dĺžka
90 mm
- Frekvencia
50 Hz
- Trieda presnosti
Trieda B / Trieda 1
- Úradne schválený
áno
- Meracie funkcie
Činný výkon
napätie
prúd
činný výkon
kmitočet
- Rozsah menovitého napätia
184 do 265 V/AC
- Sieťové napätie (max.)
265 V/AC
- Sieťové napätie (min.)
184 V/AC
- Šírka
18 mm
- V
90 mm
- Dĺžka
62 mm
- Prúd (max.)
100 A
- Prúd (min.)
0.02 A
- Rozsah prúdu
0.02 do 100 A
- Typ
kW-Zähler
- Rozsah činného výkonu
0 bis 23 kW
- Rozsah činného prúdu
0,02 A bis 100 A
- Činný faktor Cos φ (max.)
1
- Činný faktor Cos φ (min.)
0
- Efektívny výkon (max.)
23 kW
- Efektívny výkon (min.)
4.6 W
- Rozsah aktívneho výkonu
4.6 do 23 kW
Na stiahnutie
Datasheet
Datasheet 3828163 ORBIS Zeitschalttechnik kW-Zähler digitálne/y jednofázový elektromer, 100 A, úředně schválený: áno, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3828163 ORBIS Zeitschalttechnik kW-Zähler digitálne/y jednofázový elektromer, 100 A, úředně schválený: áno, 1 ks
Popis
Digitálny merač energie pre jednofázové obvody do 100 A. Výstup RS-485 a protokol Modbus (RTU) umožňujúci pripojenie zariadenia k systému monitorovania energie. Certifikácia MID v súlade s európskou smernicou 2004/22/ES o meracích prístrojoch.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 6+1-miestny LCD displej s podsvietením
- Integrované komunikačné rozhranie RS485 (Modbus RTU)
- Programovateľný impulzný výstup S0 podľa IEC 62053-31
- Plombovateľné kryty svoriek na ochranu pred neoprávnenou manipuláciou
- LED indikátor impulzov pre prevádzku a spotrebu
Rozsah dodávky
- 1x Elektromer ORBIS CONTAX D-10011 BUS MID AC (OB7010000)
- kryt svorkovnice
- Návod na montáž a obsluhu
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
