PCE Instruments FM200-SU-SY-10-200 Merič konečné sily 0 - 300 N ISO
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
1 Ks
Počet
Celkom (3 139,00 € / kus)
3 139,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity

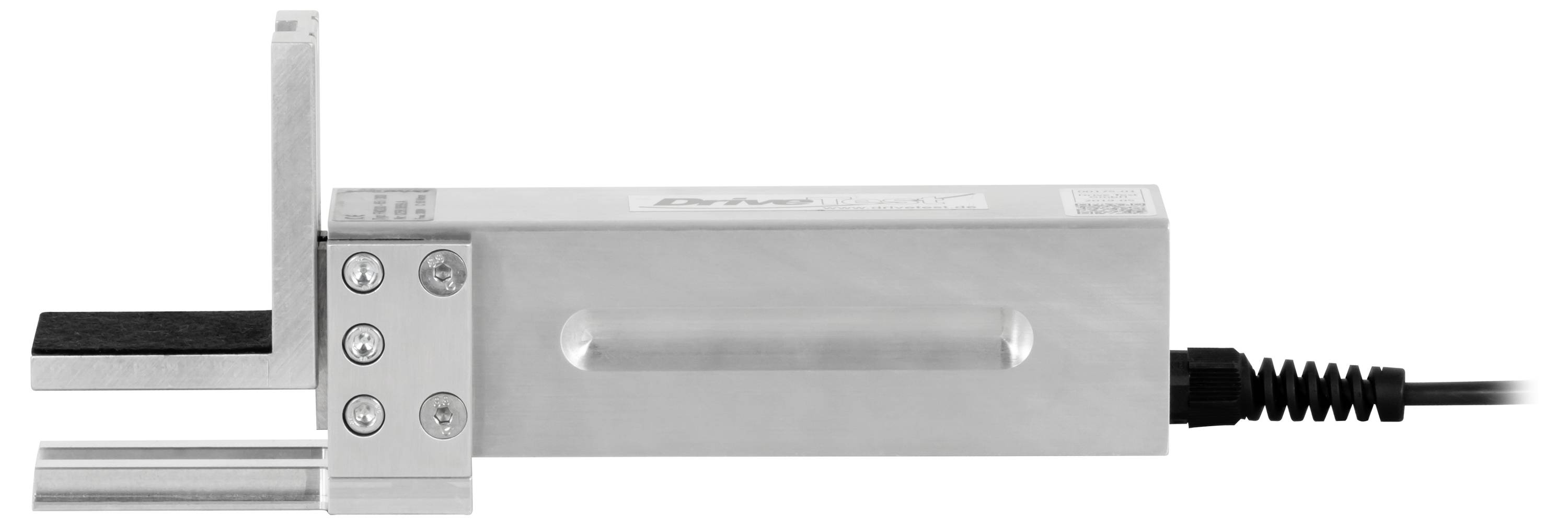

Prístroj na meranie uzatváracej sily DriveTest FM200
- Merač zatváracej sily
- Systém merania zatváracej sily pre strešné okná, ovládače okien a zadné výklopné dvere
- Podpora príslušných noriem 2000/4 EG US Standard FMVSS 118

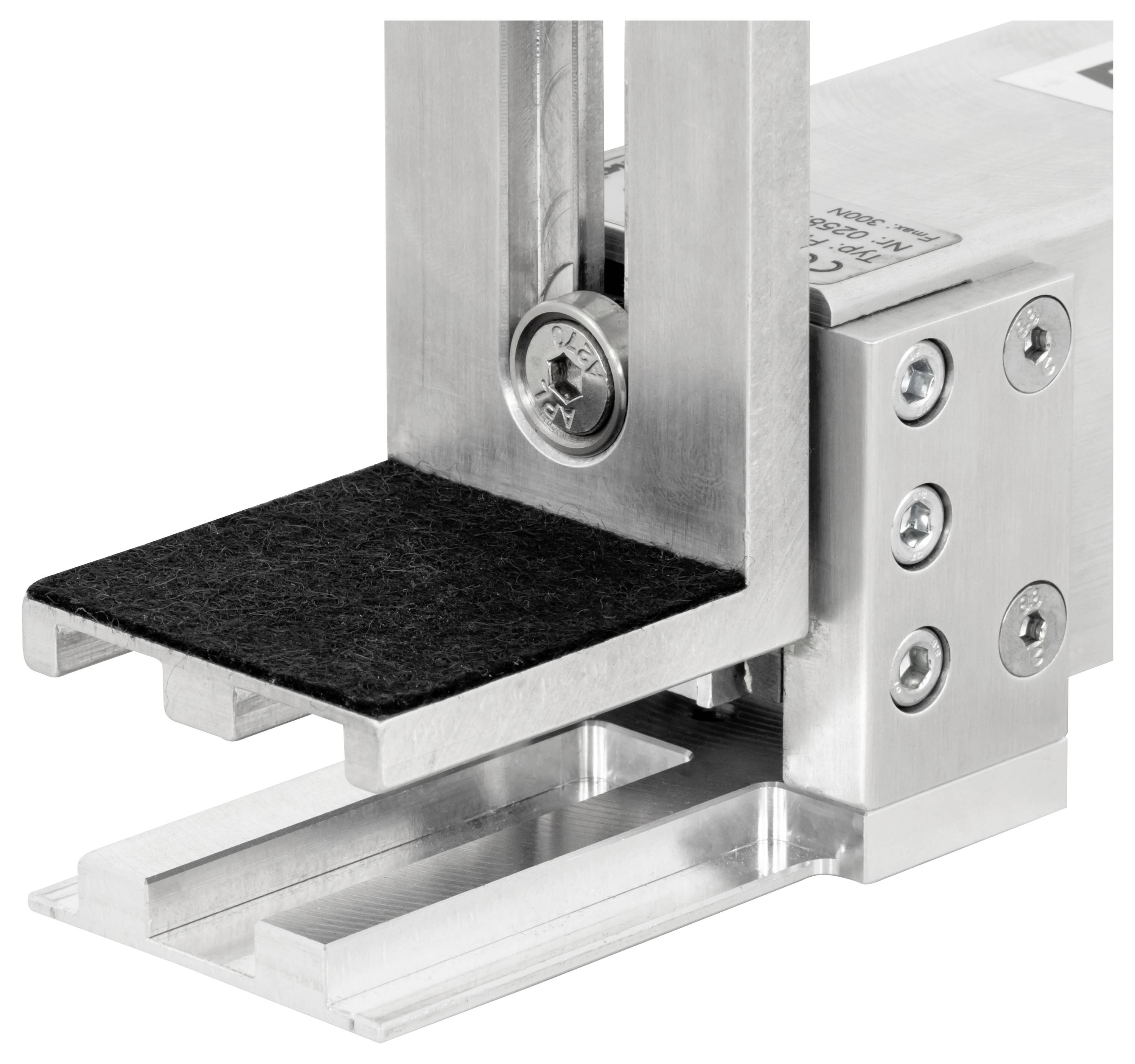

- Presné merania vďaka vedeniu bez trenia a snímaču zaťaženia plošiny
- Robustné prevedenie
- Jednoduché použitie Ovládanie jedným tlačidlom alebo diaľkové ovládanie cez Microsoft® DLL
- Interface alebo National Instruments ® LabVIEW knižnica
- Kompletný rozsah dodávky vrátane kvalitného prepravného kufra a softvéru
- Profesionálny rozsiahly PC softvér PinchPilot
- Komplexná užívateľská podpora Kalibračná služba Štandardná výmenná služba zabezpečuje
- Aplikácia najnovšej verzie normy
- Flexibilné nastavenie umožnené rôznymi dostupnými silami
- Prispôsobenia sú dostupné aj z DriveTest
Dodatočné informácie:
Technické parametre
- FM 200/10
- Rozsah merania až 300 N
- Presnosť +/- 3N alebo 3% čítania
- Tuhosť 10N/mm
- Šírka medzery minimálne 4 mm
- Plocha 50 x 50 mm
- Princíp merania tenzometrický prevodník
- Rozmery 240 x 85 x 60 mm
- hmotnosť: 13 kg
- Zobrazovacie zariadenie SEB2
- Datalogger jednotka s LCD displejom a LED indikátormi stavu Sériové ovládacie tlačidlo
- rozhranie
- voliteľné meranie riadené PC
- Napájanie 9V batériou
- hodiny reálneho času
- Pamäť na 100 meraní
- senzor a rozhranie PC
- Zobrazenie špičkovej hodnoty a zobrazenie efektívneho výkonu
- Zobrazenie hodnotenia OK/NOT OK
- PC vyhodnocovací softvér PinchPilot (podrobný popis v príslušenstve)
- Viacjazyčné (DE EN IT FR ES)
- Grafické znázornenie krivky sily
- Výpočet dôležitých parametrov
- Hodnotenie podľa rôznych smerníc (štandardov)
- Možnosť zadania samostatne definovaných smerníc
- výpis denníka
- Export údajov (Excel CSV PDF)
- Systémové požiadavky Softvér PinchPilot (pozri záložku Software/App)
- Kategória výrobku
Merič konečné sily
- Displej
LCD
- Rozsah merania sily (max.)
300 N
ISO
- Napájanie
9 V/DC
- Rozmer.
(d x š x v) 240 x 85 x 60 mm
- Hmotnosť
1300 g
- Rozlíšenie (sila)
1 N
- Základná presnosť (±)
3 %
- Rozsah merania sily
0 - 300 N
- Rozsah merania sily (min.)
0 N
- Frekvencia merania
250 Hz
- Šírka
85 mm
- V
60 mm
- Dĺžka
240 mm
- Rozhranie
RS-232C
USB
sériový
zásuvka USB 2.0 B
zástrčka USB 2.0 B
zástrčka USB 2.0 A
štvoržilový
interný USB 2.0 zástrčka 4-pólová
1 x RS485
1 x USB 2.0 Device
Zobraziť viac
Na stiahnutie
Datasheet
Datasheet 2813714 PCE Instruments FM200-SU-SY-10-200 Merič konečné sily 0 - 300 N ISO
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813714 PCE Instruments FM200-SU-SY-10-200 Merič konečné sily 0 - 300 N ISO
Popis

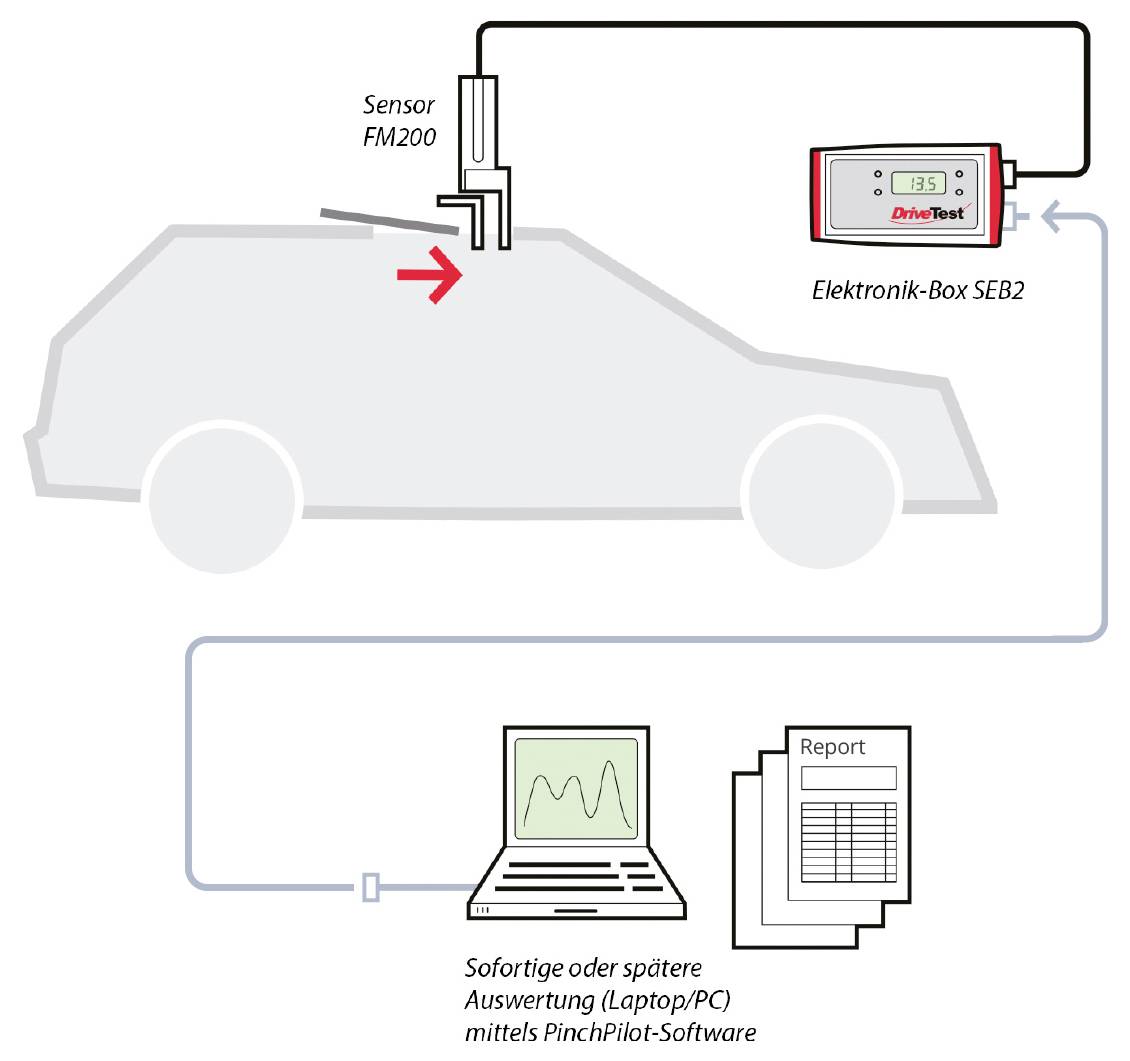

Zariadenie na meranie zatváracej sily je elektronické zariadenie na meranie zatváracej sily pre elektricky ovládané okná, strešné okná a dvere batožinového priestoru v sektore motorových vozidiel. Typickými oblasťami použitia sú testovanie a výroba v automobilovom priemysle. Čoraz častejšie ho využívajú aj technické monitorovacie inštitúcie. Jeho nekompromisný dizajn spája presnosť s praktickou robustnosťou a zaisťuje presné namerané hodnoty aj po rokoch používania v drsnom prostredí.
Pokiaľ ide o meranie nastavení pri testovaní a výrobe, rýchla a jednoduchá realizácia je veľmi dôležitá. Na tento účel vyvinul DriveTest softvér, ktorý drasticky znižuje proces merania a úsilie potrebné na dokumentáciu. Pomocou niekoľkých prevádzkových krokov je možné merania nahrať do PC, vyhodnotiť, exportovať a zdokumentovať. Poskytujeme vhodné rozhrania (napr. Microsoft® DLL alebo National Instruments® LabVIEW) na integráciu do automatizovaného testovacieho postupu.
Tento text bol preložený strojovo.
Pokiaľ ide o meranie nastavení pri testovaní a výrobe, rýchla a jednoduchá realizácia je veľmi dôležitá. Na tento účel vyvinul DriveTest softvér, ktorý drasticky znižuje proces merania a úsilie potrebné na dokumentáciu. Pomocou niekoľkých prevádzkových krokov je možné merania nahrať do PC, vyhodnotiť, exportovať a zdokumentovať. Poskytujeme vhodné rozhrania (napr. Microsoft® DLL alebo National Instruments® LabVIEW) na integráciu do automatizovaného testovacieho postupu.
Tento text bol preložený strojovo.
Prevedenie
- Podpora príslušných noriem 2000/4 EG US Standard FMVSS 118
- Presné merania vďaka vedeniu bez trenia a snímaču zaťaženia plošiny
- Robustné prevedenie
- Jednoduché použitie Ovládanie jedným tlačidlom alebo diaľkové ovládanie cez Microsoft® DLL
- Interface alebo National Instruments ® LabVIEW knižnica
- Kompletný rozsah dodávky vrátane kvalitného prepravného kufra a softvéru
- Profesionálny rozsiahly PC softvér PinchPilot
- Komplexná užívateľská podpora Kalibračná služba Štandardná výmenná služba zabezpečuje
- Aplikácia najnovšej verzie normy
- Flexibilné nastavenie umožnené rôznymi dostupnými silami
- Prispôsobenia sú dostupné aj z DriveTest
Rozsah dodávky
- 1 x prístroj na meranie uzatváracej sily FM200-SU-SY-10-200
- 1 x samostatný modul záznamu nameraných hodnôt (zobrazovacie zariadenie SEB2) s LCD displejom, LED displejom, membránovým kľúčom a sériovým rozhraním
- 1 x 9V bloková batéria
- 1 x transportný kufrík s penovou vložkou pre kompletný rozsah dodávky
- 1 x kábel na pripojenie k PC (USB)
- 1 x USB dátový kľúč s PC vyhodnocovacím softvérom PinchPilot a dokumentáciou
- 1 x manuál
- 1 x Certifikát o kalibrácii ISO
