Name: PCE Instruments PCE-830-2-ICA sieťový analyzátor Kalibrované podľa (ISO) 3-fázové Meranie energie, s funkciou záznamníka
Brand: PCE Instruments
SKU: 3812429
Availability: BackOrder

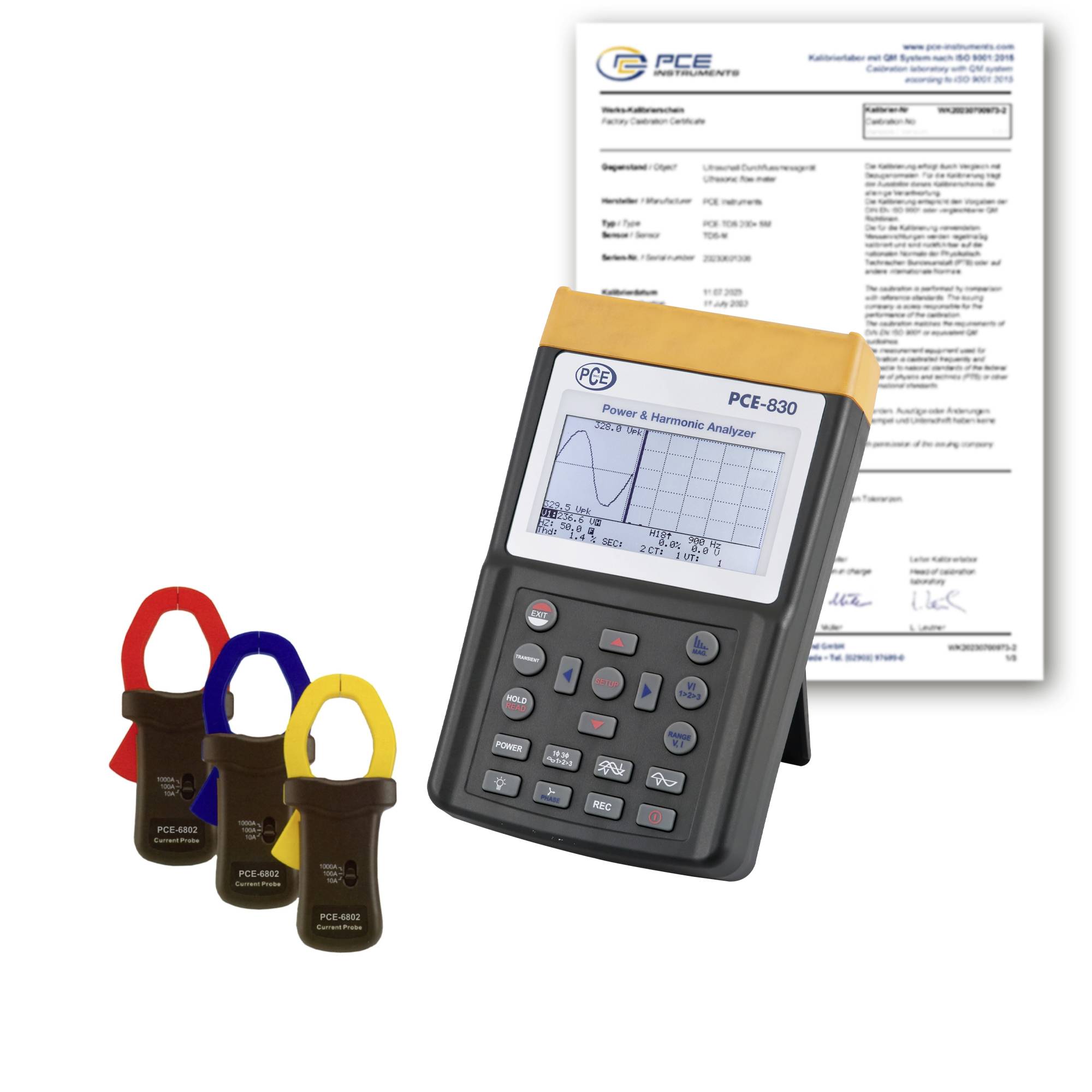

PCE-830 analyzátor výkonu a harmonických s tromi svorkami na zatisku a certifikátom o kalibrácii zobrazeným za ním.

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 12. 2. 2027

Počet

Celkom (4 045,00 € / kus)

6 585,00 €

-39 %

4 045,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Analyzátor rušenia elektrickej siete PCE Instruments PCE-830-2-ICA

Analýza 3-fázových/4-vodičových, 3-fázových/3-vodičových, 1-fázových/2-vodičových a 1-fázových/3-vodičových sietí
Meranie skutočnej efektívnej hodnoty (V 123 a I 123)
Meranie činného výkonu (W, kW, MW, GW)
Meranie zdanlivého a jalového výkonu (kVA, kVAr)
Účinník (PF), fázový uhol (Φ)
Meranie práce/energie (WH, KWH, KVARH, PFH)
Merania prúdu od 0,1 mA do 3 000 A umožňujú napríklad analýzu požiadaviek na rezervný výkon.
továreň
Veľký LCD displej s až 35 parametrami na jednej obrazovke (3P4W)
programovateľné pomery CT (1 až 600) a PT (1 až 3000)
Zobrazenie superponovaných priebehov napätia a prúdu
Pamäť 512 KB s programovateľnými intervalmi záznamu (vzorkovací čas od 2 do 3000).
Sekundy, 17470 záznamov v 3-fázovom/4-vodičovom systéme)
Výstup priebehov, výkonnostných parametrov a harmonického skreslenia
Veľmi veľký bodový LCD displej s jasným podsvietením
Priemerný výkon (AD vo W, kW, MW)
Maximálny výkon (MD vo W, kW, MW) s programovateľnou periódou
Analýza harmonických skreslení do 99. rádu
Zobrazenie až 50 harmonických v tvare vlny
Zobrazenie priebehu s maximálnymi hodnotami (1024 meraní/perióda)
Analýza absolútnych skreslení (%THD-F)
Grafický fázový diagram s parametrami 3-fázového systému
Zachytáva až 28 prechodových javov (čas + cykly) s programovateľným prahom (%)
Pomer 3-fázovej nerovnováhy napätia alebo prúdu (AIR)
Trojfázový faktor nerovnováhy napätia alebo prúdu (d0%, d2%)
Opticky izolované USB rozhranie
Integrovaný časovač a kalendár na zaznamenávanie údajov
Maximálny priemer vodiča pre prúdové kliešte: PCE-6801 cca 30 mm, PCE-6802 cca 55 mm
PCE-3007 cca 170 mm
vrátane kalibračného certifikátu ISO

Dodatočné informácie:

Technické parametre

Striedavý prúd (AC)
Merací rozsah 20 ... 500 V
Presnosť ±0,5 % ±5 číslic
Striedavý prúd AC
Merací rozsah 0,04 ... 1000 A
Presnosť ±0,5 % ±0,05 A
Ochrana proti preťaženiu AC 200 A
Fázový uhol
Merací rozsah -180 ... +180°
Presnosť ±1°
Výkonnostný faktor
Merací rozsah 0 ... 1
Presnosť ±0,04
Frekvencia
Merací rozsah 45 ... 65 Hz
Rozlíšenie 0,1 Hz
Presnosť 0,1 Hz
Všeobecné technické údaje
Funkcie merania HOLD
Frekvencia 50 ... 60 Hz
Typ displeja: LCD s podsvietením
Veľkosť displeja 4,9 palca
Pamäťové médium Interná pamäť
Úložná kapacita 52420 hodnôt
Interval ukladania 2 sekundy
Interval skladovania až 3000 min.
Rozhranie RS232, USB
Norma(y) IEC 61010
Maximálny priemer kábla 55 mm
Bezpečnostný štandard CAT III 600 V
Jazyk ponuky: angličtina (USA)
12V napájanie
Typ zástrčky: Zariadenie - európska zástrčka
Nabíjateľná batéria 8 x 1,5 V AA batérie, alkalické mangánové
Kapacita 3000 mAh
Prevádzkové podmienky -10 ... 50 °C, 0 ... 75 % relatívnej vlhkosti
Skladovacie podmienky -20 ... 60 °C, 0 ... 75 % relatívnej vlhkosti
Rozmery (D x Š x V) 257 x 155 x 57 mm
Ďalšie rozmery prúdových klieští PCE-6802: 244 x 97 x 46 mm
Hmotnosť: 1160 g
Dodatočné závažia pre prúdové kliešte PCE-6802: 600 g

Zástrčka: Dutá zástrčka / okrúhla zástrčka DC

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 600 V

Zobrazenie: Veľký LCD displej s až 35 parametrami na jednej obrazovke (3P4W)

Fázová detekcia: áno

: ISO

Napájanie: 12 V

Rozmer.: (d x š x v) 257 x 155 x 57 mm

Hmotnosť: 1160 g

Možnosť kalibrácie: Kalibrácia ISO pre elektrické merania / merač výkonu; certifikát o kalibrácii ISO je súčasťou balenia

Druh merania: 3-fázové

Vlastnosti: Meranie energie
s funkciou záznamníka
vr. prúdových klieští

Šírka: 155 mm

V: 57 mm

Dĺžka: 257 mm

Rozhranie: RS-232
USB

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812429 PCE Instruments PCE-830-2-ICA sieťový analyzátor Kalibrované podľa (ISO) 3-fázové Meranie energie, s funkciou záznamníka

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812429 PCE Instruments PCE-830-2-ICA sieťový analyzátor Kalibrované podľa (ISO) 3-fázové Meranie energie, s funkciou záznamníka

Popis

Analyzátor porúch elektrickej siete sa používa na jednofázové až trojfázové meranie elektrických veličín v striedavej sieti. Analyzátor porúch elektrickej siete nielenže určuje „normálne“ merané veličiny, ako je napätie, prúd, frekvencia, výkon a energia, ale zobrazuje aj hodnoty požadované podľa normy EN50160, ako sú harmonické, medziharmonické a nevyváženosť. Poruchy siete, ako sú prerušenia, narušenia, dočasné alebo prechodné prepätia (trvajúce 16 µS alebo viac), je možné určiť pomocou ich zodpovedajúcich hodnôt. Vysokokontrastný, podsvietený bodový LCD displej dokáže súčasne zobraziť až 35 parametrov. Súčasne je možné prispôsobiť až 3 prúdové kliešte.

V režime záznamníka údajov je možné uložiť až 17470 nameraných hodnôt (3 fázy/4 vodiče), alebo v najjednoduchšom prípade až 52400 nameraných hodnôt (1 fáza/2 vodiče), rozdelených do 85 dátových súborov. Tento analyzátor porúch elektrickej siete je preto ideálny na dlhodobú analýzu. Namerané hodnoty zhromaždené v zariadení je možné v prípade potreby preniesť do počítača a vyhodnotiť pomocou príslušného analytického softvéru. Balenie obsahuje všetko, čo potrebujete na meranie a vyhodnocovanie (vrátane softvéru a dátových káblov). Analyzátor rušenia elektrickej siete sa dodáva kalibrovaný z výroby, ale voliteľne môže byť kalibrovaný aj v laboratóriu a certifikovaný podľa normy ISO (pri prvej objednávke alebo počas rekalibrácie, napr. každoročne).
