Name: PCE Instruments PCE-PA 8000-ICA sieťový analyzátor Kalibrované podľa (ISO) 1fázové, 3-fázové s funkciou záznamníka, vr.
Brand: PCE Instruments
SKU: 3812650
Availability: BackOrder

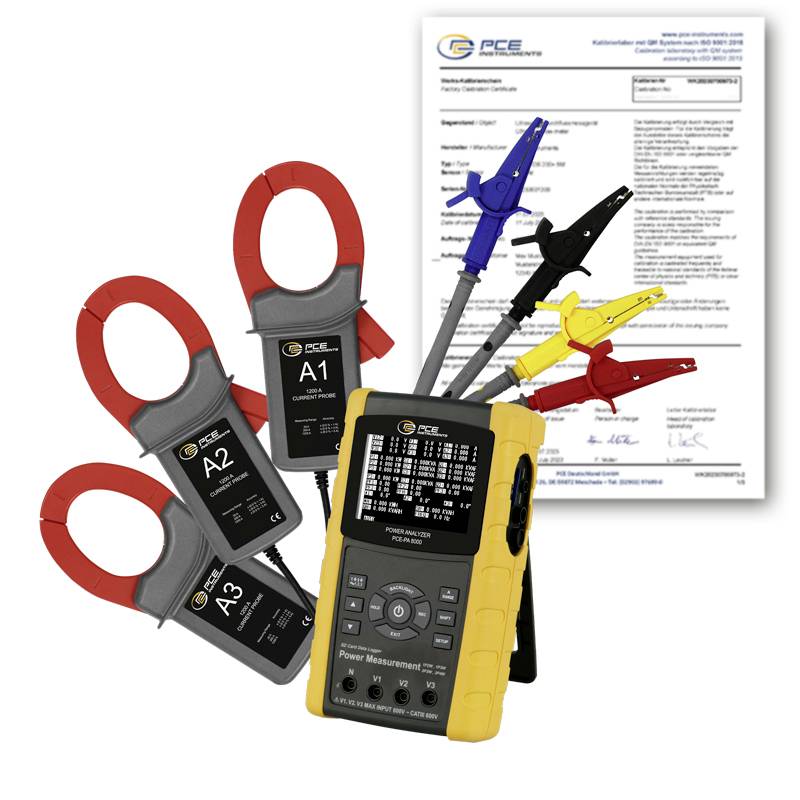

Prenosný merač elektrickej energie s tromi prúdovými klešťami a meracími vodičmi, zobrazený s certifikátom o kalibrácii v pozadí.

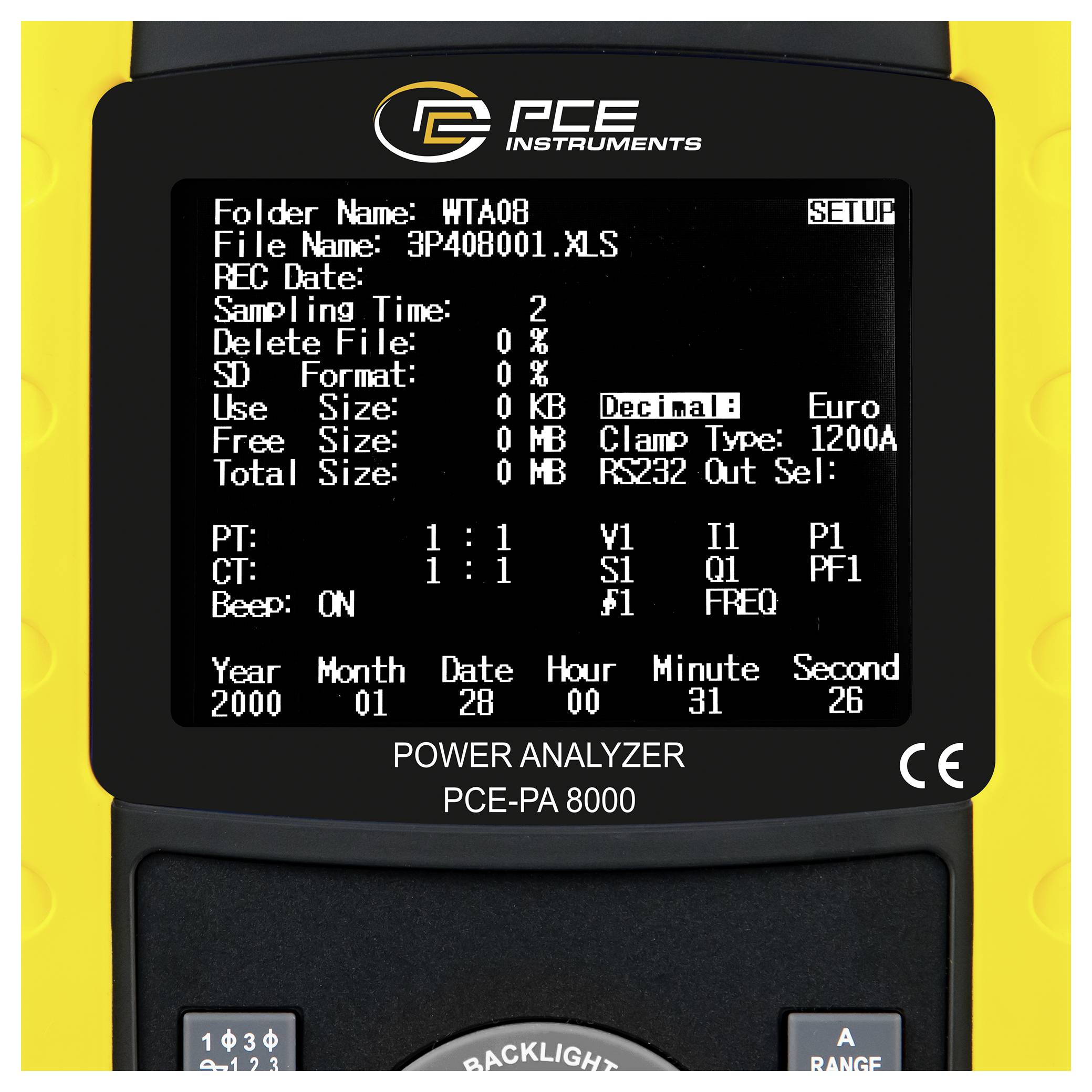

Ručný analyzátor energie PCE s ponukou nastavení zobrazujúcou názov súboru, čas vzorkovania, typ svorky a nastavenia dátumu a času.

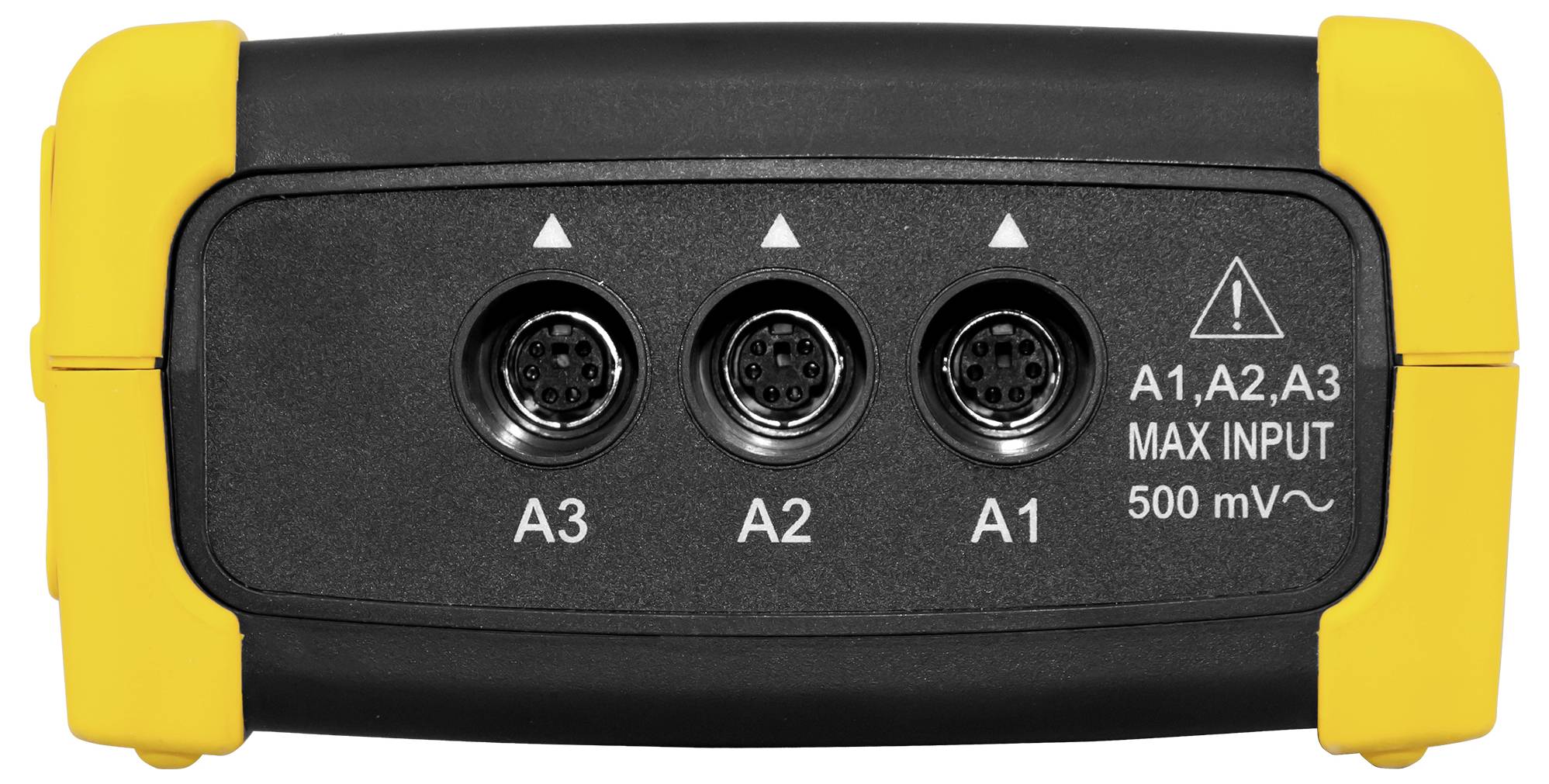

Predný panel elektrického zariadenia s tromi kruhovými vstupnými portami označenými A3, A2 a A1, plus varovný text "A1,A2,A3 MAX INPUT 500 mV~".

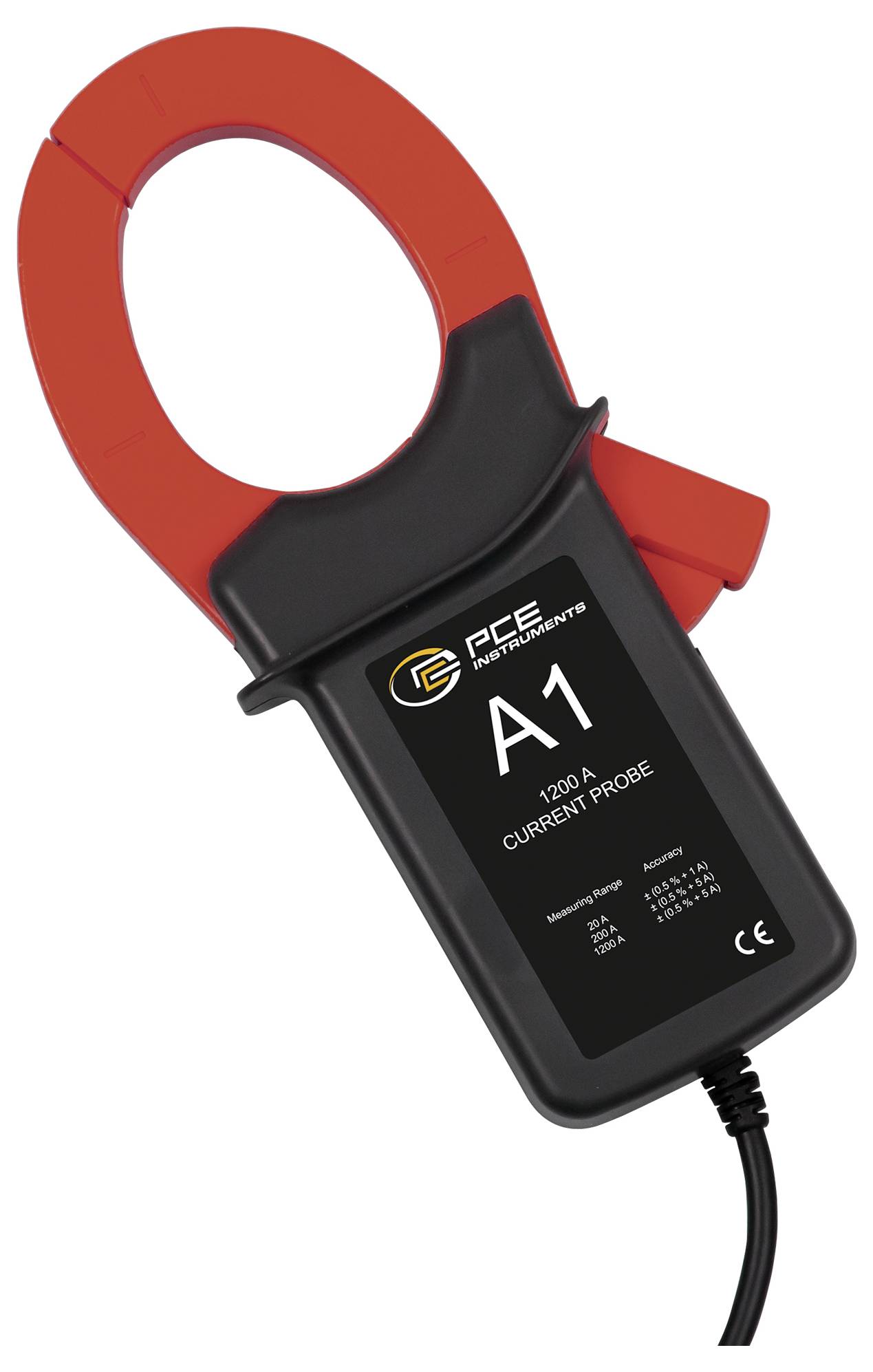

Merací prúdové kľešte s červenými čeľusťami a čiernym telom označené "A1", "sonda na meranie prúdu 1200 A", znázornené na bielom pozadí.

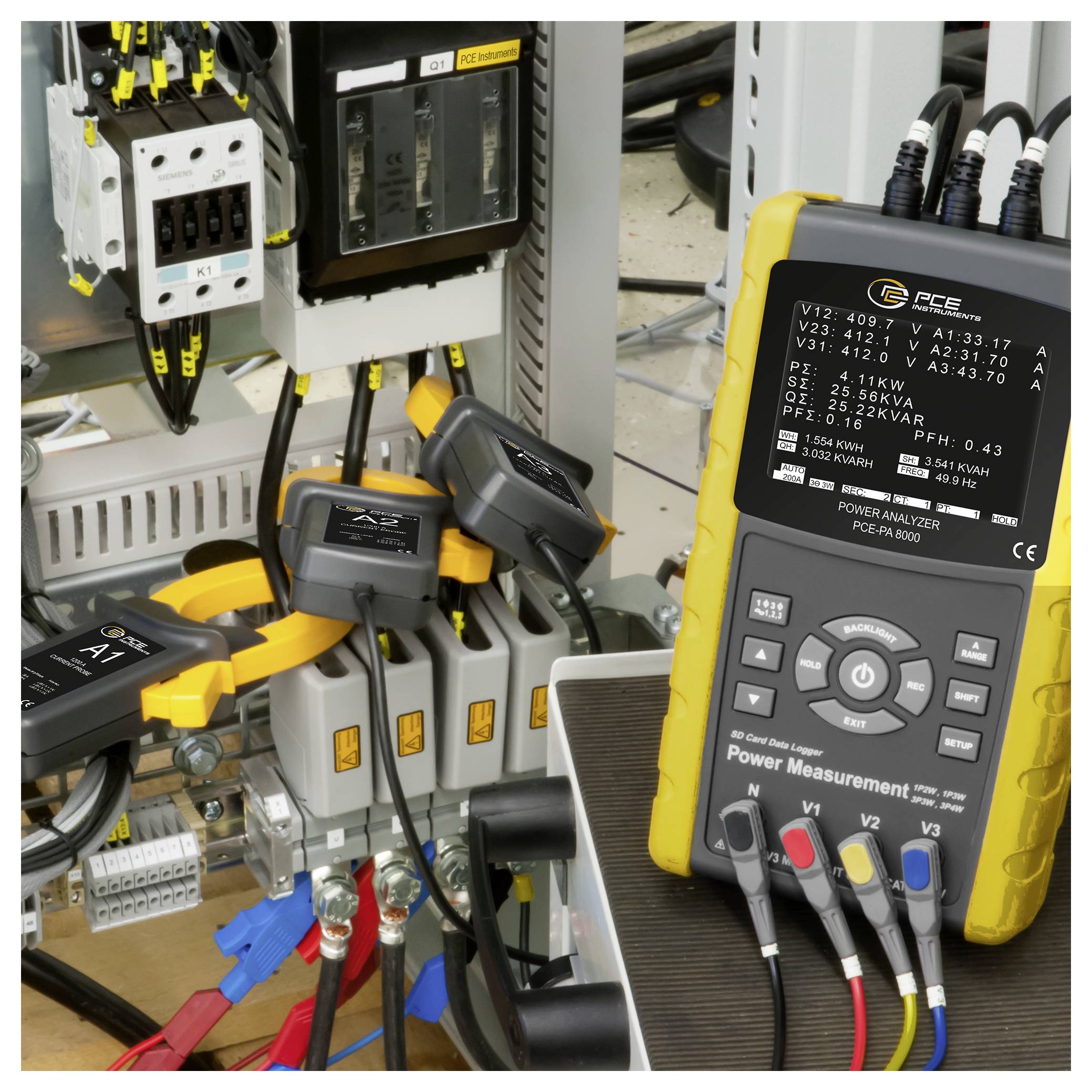

Prenosný analyzátor energie pripojený k elektrickému vedeniu v rozvádzači, ktorý zobrazuje na svojom displeji merania napätia, prúdu a výkonu.

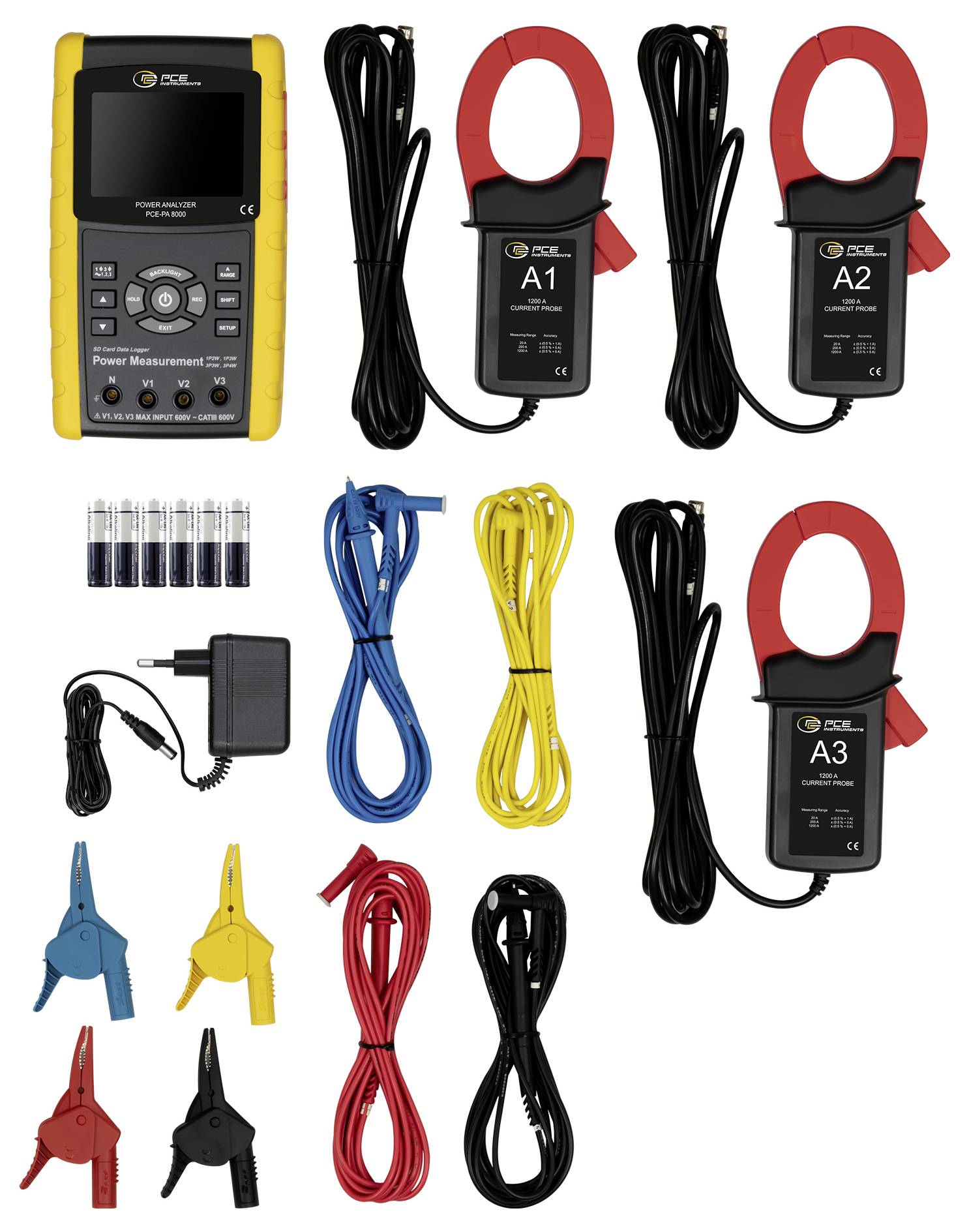

Prenosný kit na meranie výkonu s ručným meraním, tromi svorkovými senzormi, meracími vodičmi, krokodílkami, batériami a nabíjačom.

1/6

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Pi 29. 1. 2027

Počet

Celkom (2 609,00 € / kus)

2 609,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Trojfázový elektromer PCE Instruments PCE-PA 8000-ICA

Analýza 3-fázového výkonu v 3-fázových/4-vodičových, 3-fázových/3-vodičových, 1-fázových/2-vodičových a 1-fázových/3-vodičových sieťach
Meranie skutočnej efektívnej hodnoty prúdu a napätia
Meranie činného, zdanlivého a jalového výkonu
Stanovenie fázového uhla a účinníka
Meranie činnej, zdanlivej a jalovej energie
Meranie napätia do 600 V (AC)
Meranie prúdu do 1200 A (AC)
Spĺňa bezpečnostné normy IEC 1010 a CAT III 600V
Vstavaný kalendár s hodinami reálneho času
Záznam nameraných hodnôt na SD kartu
Dáta sa ukladajú ako súbor programu Excel pre jednoduchšiu analýzu a ďalšie použitie.
Merania v reálnom čase na PC sú možné pomocou voliteľného dátového kábla.
Veľký 3,7-palcový bodový maticový displej
vrátane kalibračného certifikátu ISO

Technické parametre

Striedavý prúd (AC)
Merací rozsah 10 ... 600 V
Rozlíšenie 0,1 V
Presnosť ±(0,5 % + 0,5 V)
Preťaženie 720 V RMS
Striedavý prúd AC
Merací rozsah 0,2 ... 10 A
Rozlíšenie 0,001 Å
Presnosť ±(0,5 % + 1 A)
Preťaženie 1300 A s prúdovými svorkami
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 10 ... 20 A
Rozlíšenie 0,01 A
Presnosť ±(0,5 % + 1 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 0,2 ... 100 A
Rozlíšenie 0,01 A
Presnosť ±(0,5 % + 5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 100 ... 200 A
Rozlíšenie 0,1 mA
Presnosť ±(0,5 % + 5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 0,2 ... 1000 A
Rozlíšenie 0,1 mA
Presnosť ±(0,5 % + 5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 1000 ... 1200 A
Uznesenie 1 A
Presnosť ±(0,5 % + 5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Aktívny výkon
Merací rozsah 0 ... 9,999 kW
Rozlíšenie 0,001 kW
Presnosť ±(1 % +0,008 kW)
Aktívny výkon
Merací rozsah. 10 kW
Merací rozsah. 99,99 kW
Rozlíšenie 0,01 kW
Presnosť ±(1 % +0,08 kW)
Aktívny výkon
Merací rozsah 100 ... 999,9 kW
Rozlíšenie 0,1 kW
Presnosť ±(1 % +0,8 kW)
Aktívny výkon
Merací rozsah 1 ... 9,999 MW
Rozlíšenie 0,001 MW
Presnosť ±(1 % +0,008 MW)
Reaktívny výkon
Merací rozsah 0 ... 9,99 kVAR
Rozlíšenie 0,001 kVAR
Presnosť ±(1 % +0,008 kVAR)
Reaktívny výkon
Merací rozsah 10 ... 99,9 kVAR
Rozlíšenie 0,01 kVAR
Presnosť ±(1 % +0,08 kVAR),
Reaktívny výkon
Merací rozsah 100 ... 999,9 kVAR
Rozlíšenie 0,1 kVAR
Presnosť ±(1 % +0,8 kVAR)
Reaktívny výkon
Merací rozsah 1 ... 9,9 MVAR
Rozlíšenie 0,001 MVAR
Presnosť ±(1 % +0,008 MVAR)
Fázový uhol
Merací rozsah -180 ... +180°
Rozlíšenie 0,1°
Presnosť ±1°
Zdanlivý výkon
Merací rozsah 0 ... 9,9 kVA
Rozlíšenie 0,001 kVA
Presnosť ±(1 % +0,008 kVA),
Zdanlivý výkon
Merací rozsah 10 ... 99,99 kVA
Rozlíšenie 0,01 kVA
Presnosť ±(1 % +0,08 kVA)
Zdanlivý výkon
Merací rozsah 100 ... 999,9 kVA
Rozlíšenie 0,1 kVA
Presnosť ±(1 % +0,8 kVA)
Zdanlivý výkon
Merací rozsah 1 ... 9,99 MVA
Rozlíšenie 0,001 MVA
Presnosť ±(1 % +0,008 MVA),
Výkonnostný faktor
Merací rozsah 0 ... 1
Rozlíšenie 0,01
Presnosť ±0,04
Efektívna energia
Merací rozsah 0 ... 9,9 kWh
Rozlíšenie 0,001 kWh
Presnosť ±(1 % + 0,008 kWh)
Efektívna energia
Merací rozsah 10 ... 99,9 kWh
Rozlíšenie 0,01 kWh
Presnosť ±(1 % + 0,08 kWh)
Efektívna energia
Merací rozsah 100 ... 999,9 kWh
Rozlíšenie 0,1 kWh
Presnosť ±(1 % + 0,8 kWh)
Efektívna energia
Merací rozsah 1 ... 9,99 MWh
Rozlíšenie 0,001 MWh
Presnosť ±(1 % + 0,008 MWh)
Zdanlivá energia
Merací rozsah 0 ... 9,9 kVAh
Rozlíšenie 0,001 kVAh
Presnosť ±(1 % +0,008 kVAh)
Zdanlivá energia
Merací rozsah 10 ... 99,9 kVAh
Rozlíšenie 0,01 kVAh
Presnosť ±(1 % +0,08 kVAh)
Zdanlivá energia
Merací rozsah 100 ... 999,9 kVAh
Rozlíšenie 0,1 kVAh
Presnosť ±(1 % +0,8 kVAh)
Zdanlivá energia
Merací rozsah 1 ... 9,9 MVAH
Rozlíšenie 0,001 MVAH
Presnosť ±(1% +0,008 kVAh)
Reaktívna energia
Merací rozsah 0 ... 9,9 kvarh
Rozlíšenie 0,001 kvarh
Presnosť ±(1 % + 0,008 kVARh)
Reaktívna energia
Merací rozsah 10 ... 99,9 kvarh
Rozlíšenie 0,01 kvarh
Presnosť ± (1 % + 0,08 kVARh)
Reaktívna energia
Merací rozsah 100 ... 999,9 kvarh
Rozlíšenie 0,1 kvarh
Presnosť ±(1 % + 0,8 kVARh)
Reaktívna energia
Merací rozsah 1 ... 9,99 MVARh
Rozlíšenie 0,001 MVARh
Presnosť ±(1% +0,008 KVARH),
Frekvencia
Merací rozsah 45 ... 65 Hz
Rozlíšenie 0,1 Hz
Presnosť 0,1 Hz
Všeobecné technické údaje
Funkcie merania HOLD
Typ displeja: LCD s podsvietením
Veľkosť displeja 3,7 palca
Pamäťové médium SD karta
Kapacita úložiska 2 GB
Interval ukladania 2 sekundy
Interval skladovania až 120 minút.
Rozhranie USB, RS232
Norma(y) IEC 1010
Spotreba prúdu meracieho zariadenia: 300 mA DC
Prúdová spotreba prúdu prúdové kliešte 34 mA DC
Maximálny priemer kábla 50 mm
Bezpečnostný štandard CAT III 600 V
Ochrana proti preťaženiu: Napätie AC 720 V / Prúd AC 1300 A
Rozmery prúdových klieští: 210 x 85 x 33 mm
Výber rozsahu merania: Automatický, Manuálny
Jazyk ponuky: angličtina (USA), angličtina (Spojené kráľovstvo)
Trieda ochrany (zariadenie) IP21
9V napájanie
Typ zástrčky: Zariadenie - európska zástrčka
Nabíjateľná batéria 8 x 1,5 V AA batérie, alkalické mangánové
Kapacita 3000 mAh
Prevádzkové podmienky 0 ... 50 °C, 0 ... 80 % relatívna vlhkosť
Skladovacie podmienky 0 ... 50 °C, 0 ... 80 % relatívna vlhkosť
Rozmery (D x Š x V) 225 x 125 x 64 mm
Hmotnosť: 811,5 g

Zástrčka: Nie

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 600 V

Zobrazenie: LCD

Fázová detekcia: áno (integrovaný)

Detekcia ochranného vodiča: nie

: ISO

Napájanie: 9 V

Rozmer.: (d x š x v) 225 x 125 x 64 mm

Hmotnosť: 948 g

Možnosť kalibrácie: vrátane kalibračného certifikátu ISO

Druh merania: 1fázové
3-fázové

Vlastnosti: s funkciou záznamníka
vr. prúdových klieští

Šírka: 125 mm

V: 64 mm

Dĺžka: 225 mm

Rozhranie: USB
RS-232

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812650 PCE Instruments PCE-PA 8000-ICA sieťový analyzátor Kalibrované podľa (ISO) 1fázové, 3-fázové s funkciou záznamníka, vr.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812650 PCE Instruments PCE-PA 8000-ICA sieťový analyzátor Kalibrované podľa (ISO) 1fázové, 3-fázové s funkciou záznamníka, vr.

Popis

Trojfázový elektromer umožňuje merať a zaznamenávať výkon v jednofázovom aj trojfázovom obvode. Dlhodobé merania je možné vykonávať pomocou trojfázového merača výkonu. Merací prístroj ukladá namerané údaje na zásuvnú SD kartu vo formáte XLS. To umožňuje pohodlné vyhodnotenie nameraných údajov v počítači. Interval nahrávania je od 2 ... 7200 sekúnd voľne voliteľných.

Merač energie je schopný vykonávať merania energie, ako aj určiť účinník a fázový uhol. Prúdové kliešte trojfázového elektromera je možné použiť pre vodiče s priemerom do 50 mm. Preto je merací prístroj ideálny na použitie v energetickej sieti. Veľký 3,7-palcový displej umožňuje okamžité odčítanie všetkých nameraných hodnôt. To umožňuje rýchlu analýzu aktuálne nameraných hodnôt a poskytuje prehľad o prúde, napätí a spotrebe energie.
