Name: PCE Instruments PCE-PA 8300-1-ICA sieťový analyzátor Kalibrované podľa (ISO) 3-fázové s funkciou záznamníka, vr. prúdový
Brand: PCE Instruments
SKU: 3812651
Availability: BackOrder

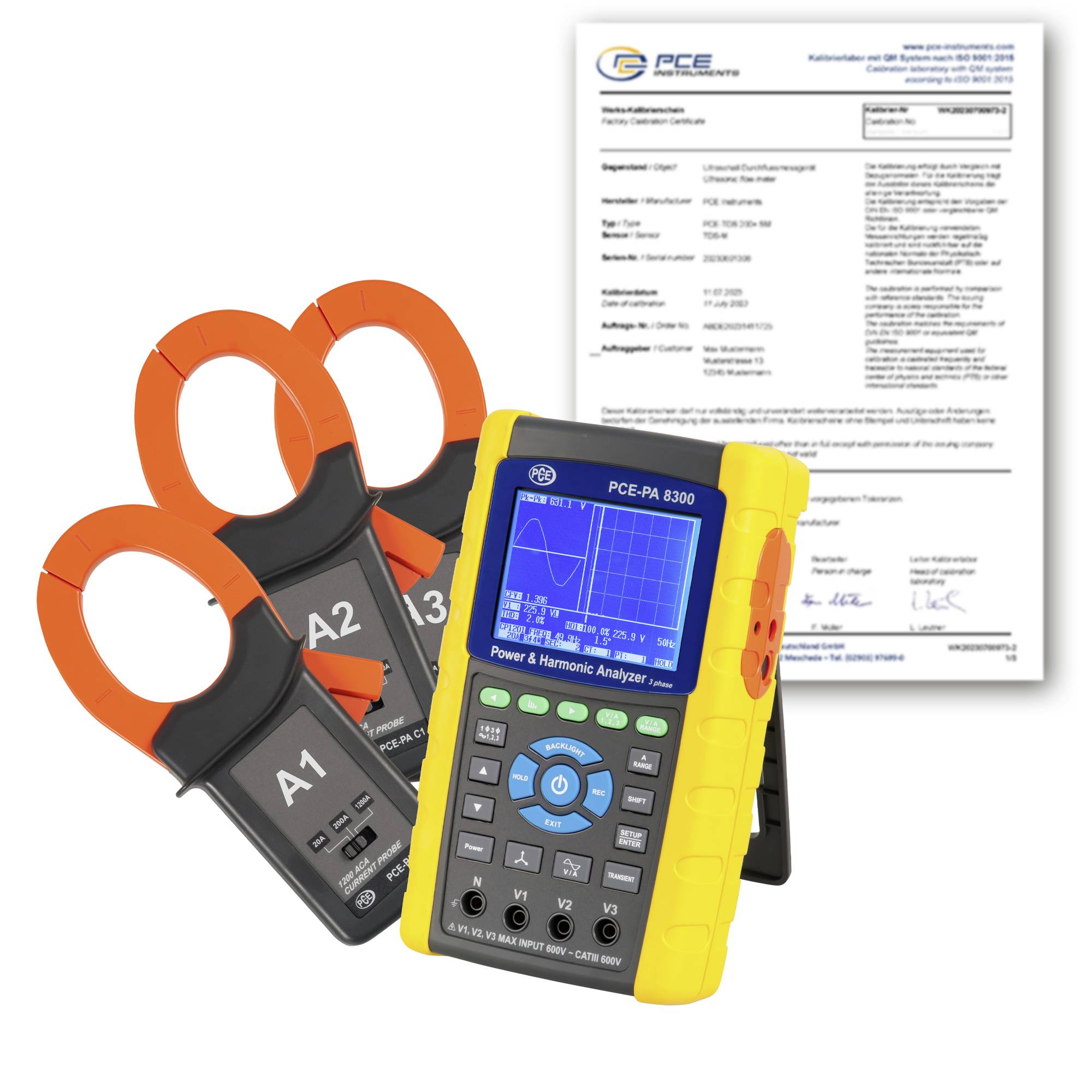

Analyzátor výkonu a harmonických s tromi svorkami snímačov pred dokumentom kalibračného certifikátu.

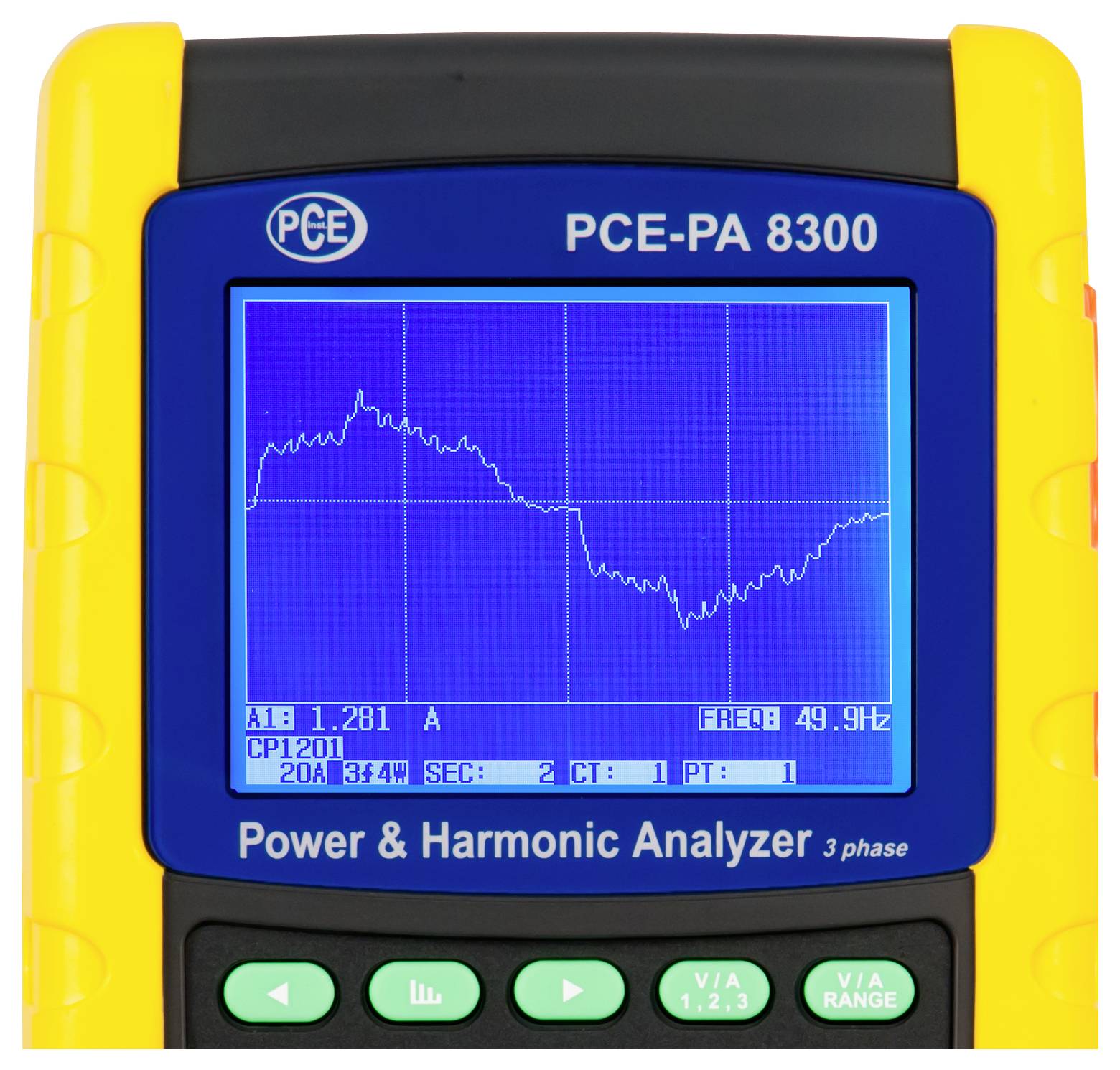

Ručný analyzátor výkonu a harmonických PCE-PA 8300 s modrú obrazovkou s kolísavou vlnovou formou a údajom o frekvencii 49,9 Hz.

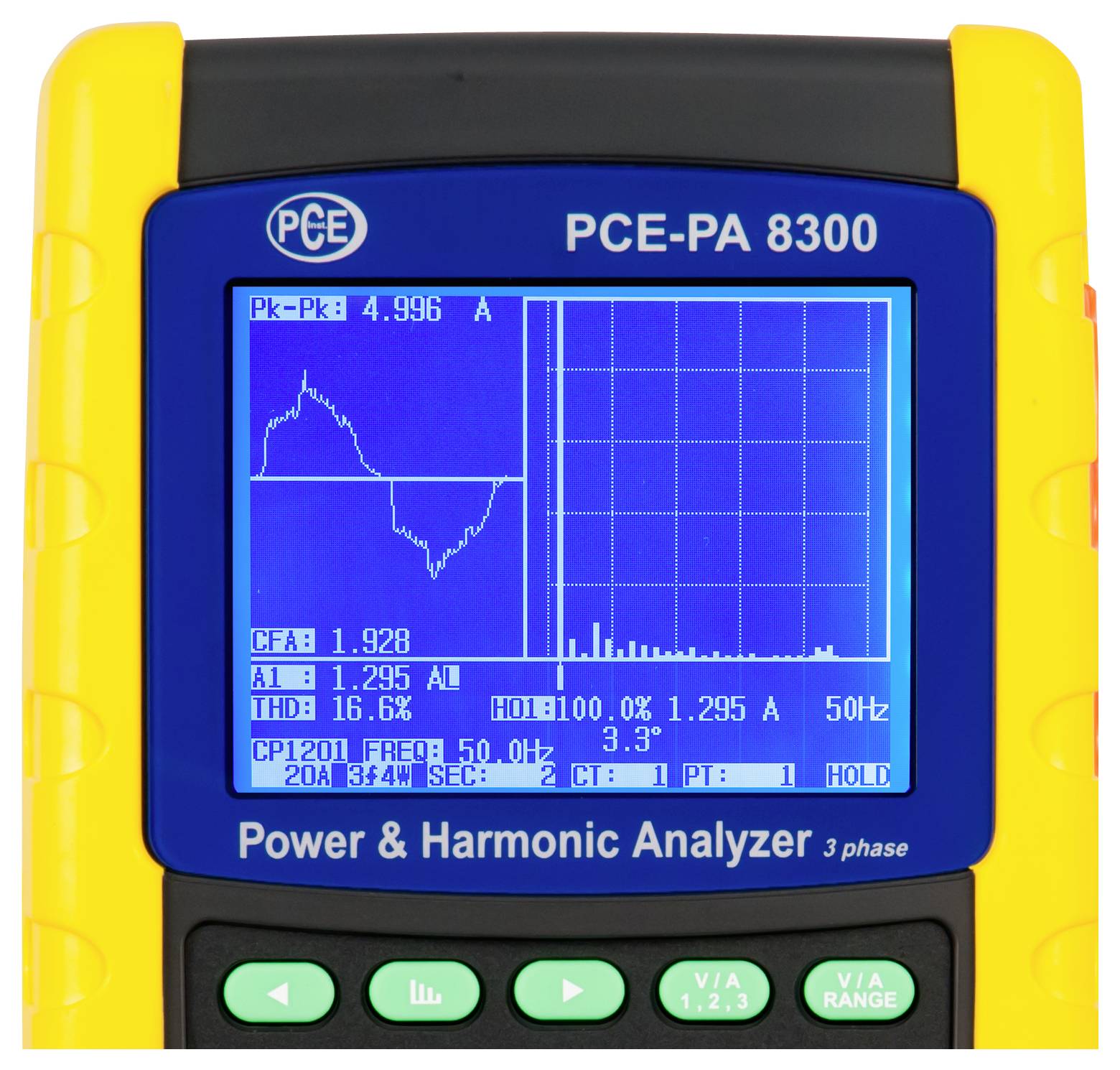

Prenosný PCE-PA 8300 analyzátor výkonu a harmonických zobrazujúci čítania tvaru vlny a spektra na modrom displeji.

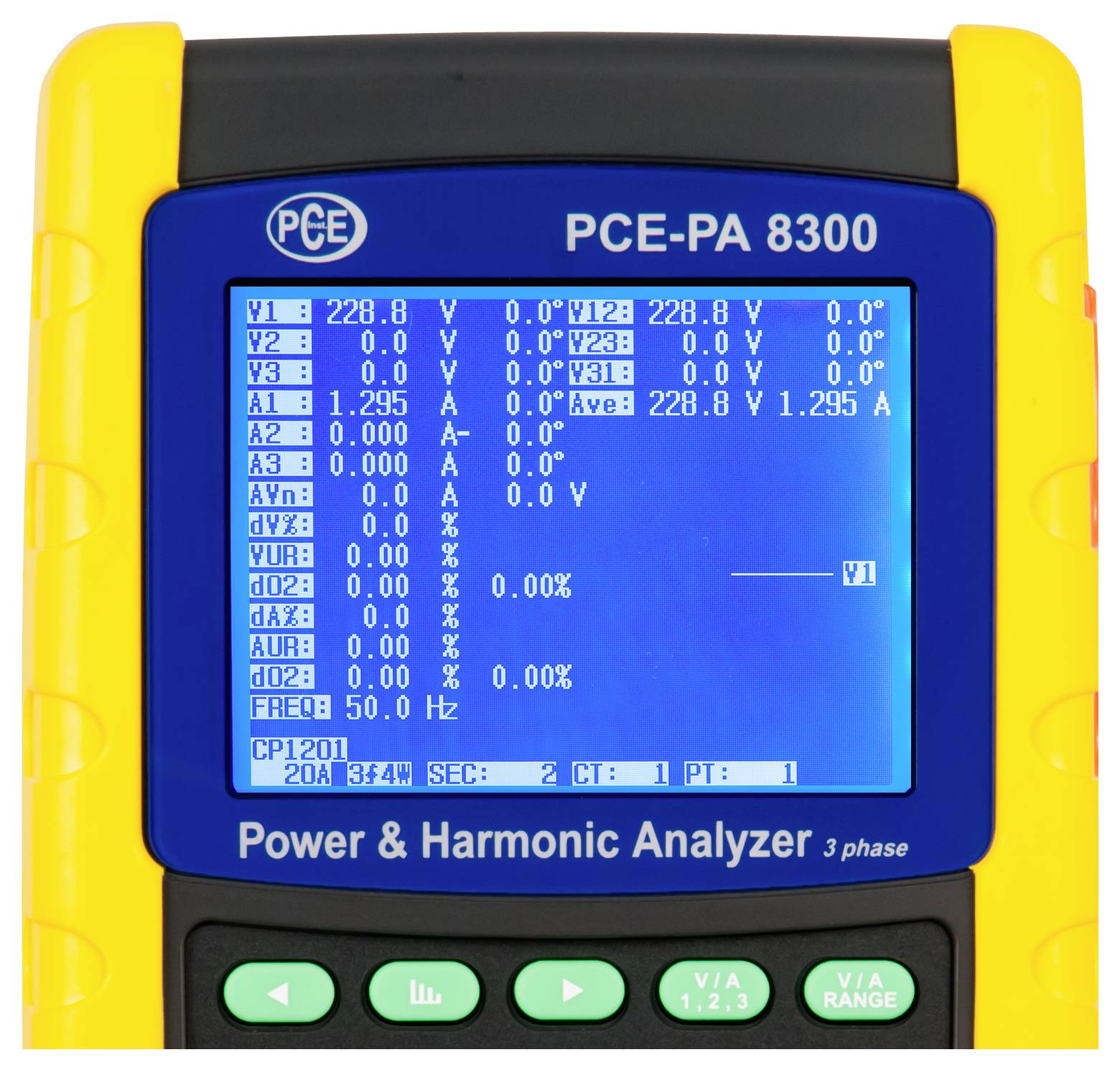

PCE-PA 8300 trojfázový analyzátor výkonu a harmonických zobrazujúci napätie, prúd a odčíty frekvencie na jeho displeji.

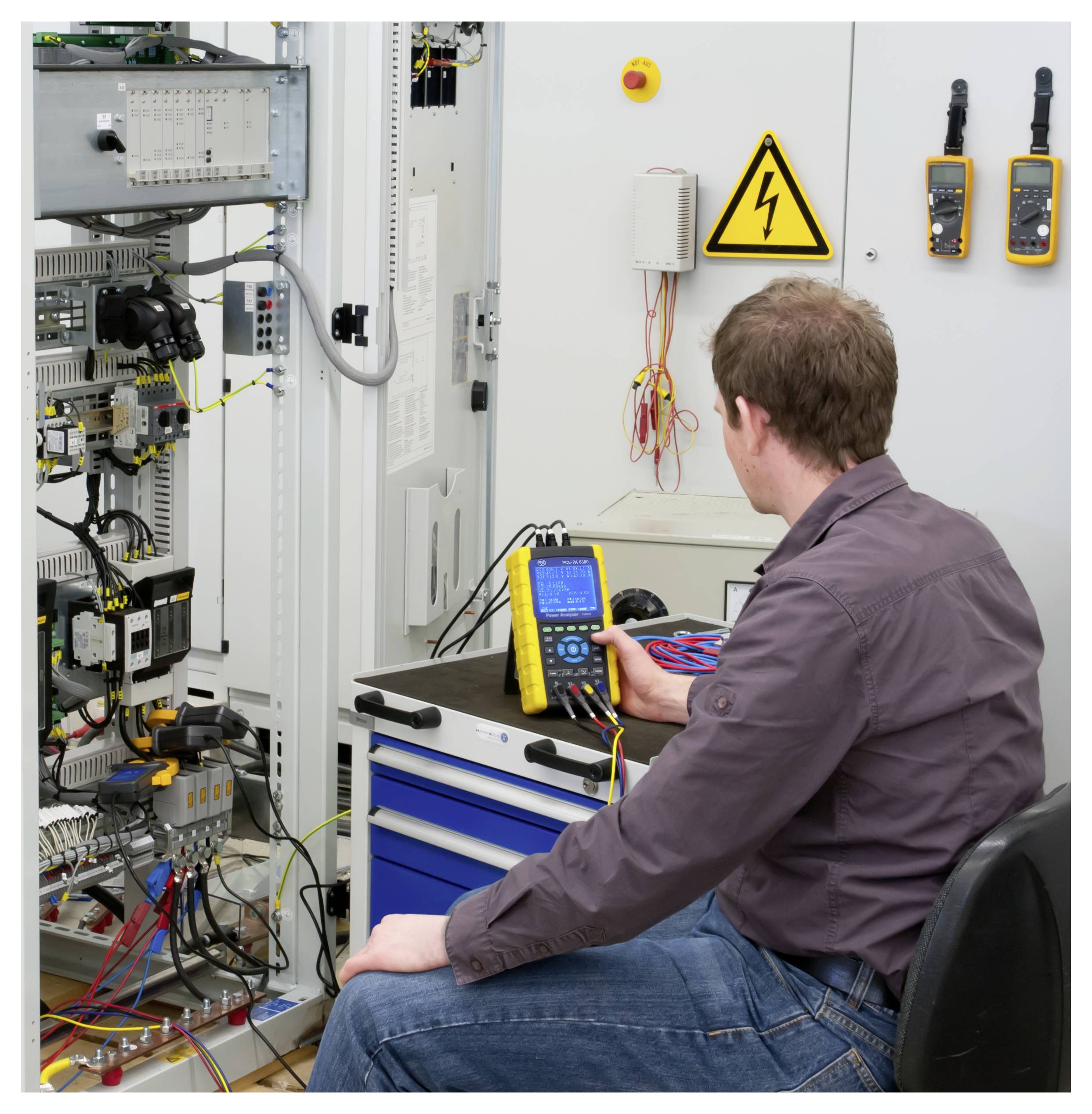

Technik testuje elektrické vedenie ovládacieho panela s ručným meraním v dielni, blízko značky varovania pred vysokým napätím.

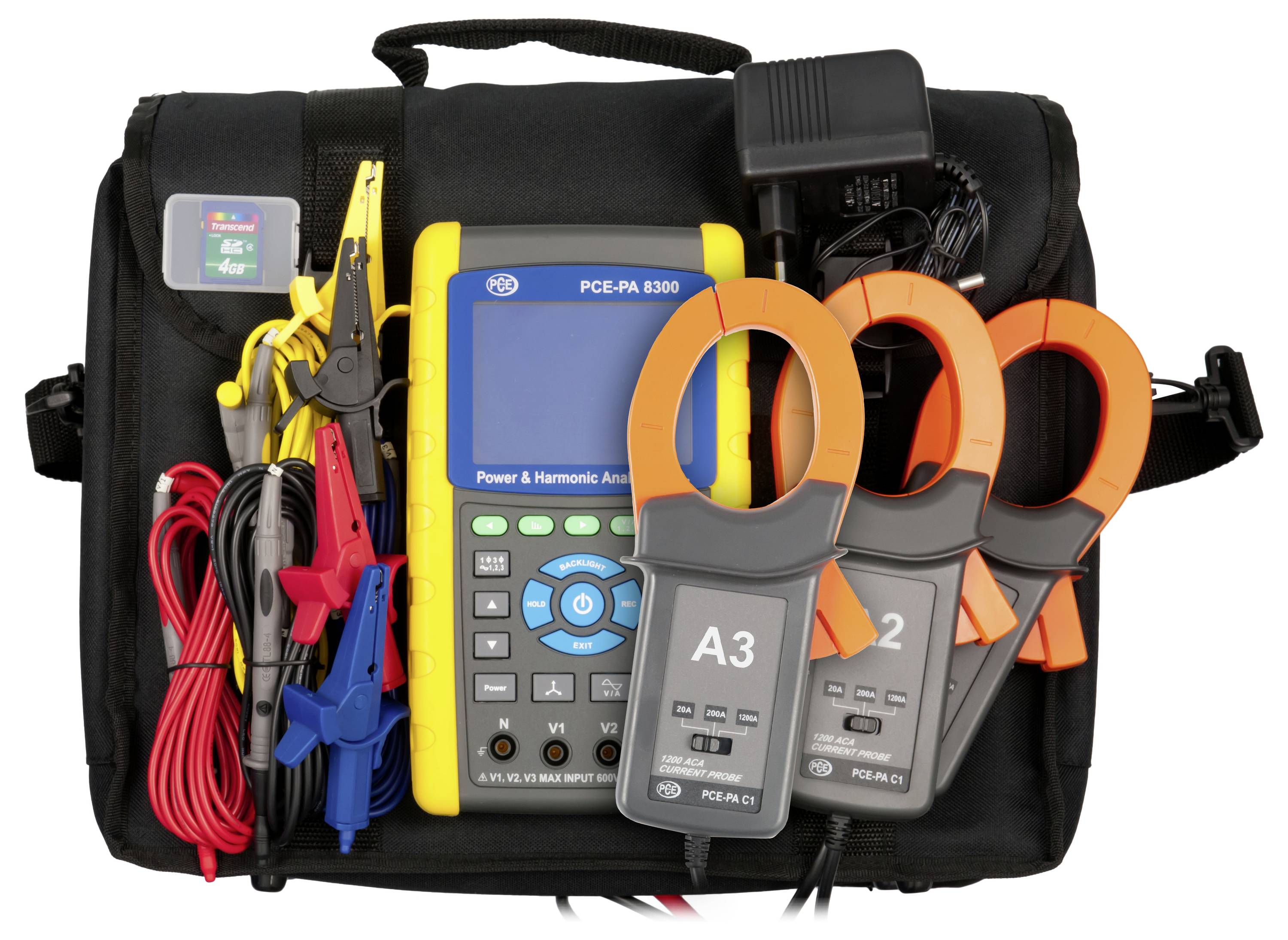

Prenosný súbor analyzátora energie v čiernom púzdre na prepravu, vrátane meracích vodičov, svoriek, žltého ručného meradla a troch svorkovacích senzorov označených A3, 2 a 3.

1/6

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: St 16. 12. 2026

Počet

Celkom (4 325,00 € / kus)

4 325,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Merač výkonu PCE Instruments PCE-PA 8300-1-ICA

Analyzátor 3-fázového napájania a sieťových porúch
Meranie do 1200 A AC
Harmonická a harmonická analýza
Meranie zdanlivého, činného a jalového výkonu
Meranie účinníka
Je možné pripojiť prúdové kliešte od rôznych výrobcov.
Úložisko na SD kartu
Nastaviteľný interval pamäte
Merateľné až do 600 V AC
Meranie fázového uhla / frekvencie
Grafický displej s harmonickým znázornením
Robustné telo.
Automatický výber rozsahu (AC V)
vrátane kalibračného certifikátu ISO

Technické parametre

Striedavý prúd (AC)
Merací rozsah 10 ... 600 V
Presnosť ±(0,5 % + 0,5 V)
Preťaženie 720 V RMS
Striedavý prúd AC
Merací rozsah 0,2 ... 10 A
Rozlíšenie 0,001 Å
Presnosť ±(0,5 % + 0,1 A)
Preťaženie 1300 A s prúdovými svorkami
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 10 ... 20 A
Rozlíšenie 0,01 A
Presnosť ±(0,5 % + 0,1 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 0,2 ... 100 A
Rozlíšenie 0,01 mA
Presnosť ±(0,5 % + 0,5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 100 ... 200 A
Rozlíšenie 0,1 A
Presnosť ±(0,5 % + 0,5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 0,2 ... 1000 A
Rozlíšenie 0,1 mA
Presnosť ±(0,5 % + 5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Striedavý prúd AC
Merací rozsah 1000 ... 1200 A
Uznesenie 1 A
Presnosť ±(0,5 % + 5 A)
Frekvenčný rozsah 40 ... 1000 Hz
Aktívny výkon
Merací rozsah 0 ... 9,999 kW
Rozlíšenie 0,001 W
Presnosť ±(1 % +0,008 kW)
Aktívny výkon
Merací rozsah. 10 kW
Merací rozsah. 99,99 kW
Rozlíšenie 0,01 kVAR
Presnosť ±(1 % + 0,08 kW) W
Aktívny výkon
Merací rozsah 100 ... 999,9 kW
Rozlíšenie 0,1 kW
Presnosť ±(1 % +0,8 kW)
Aktívny výkon
Merací rozsah 1 ... 9,999 MW
Rozlíšenie 0,001 MW
Presnosť ±(1 % +0,008 MW)
Reaktívny výkon
Merací rozsah 0 ... 9 999 kVAR
Rozlíšenie 0,001 kVAR
Presnosť ±(1 % +0,008 kVAR)
Reaktívny výkon
Merací rozsah 10 ... 99,99 kVAR
Rozlíšenie 0,01 kVAR
Presnosť ±(1 % +0,08 kVAR)
Reaktívny výkon
Merací rozsah 100 ... 999,9 kVAR
Rozlíšenie 0,1 kVAR
Presnosť ±(1 % +0,8 kVAR)
Reaktívny výkon
Merací rozsah 1 ... 9 999 MVAR
Rozlíšenie 0,001 MVAR
Presnosť ±(1 % +0,008 MVAR),
Fázový uhol
Merací rozsah -180 ... +180°
Rozlíšenie 0,1°
Presnosť ±1°
Zdanlivý výkon
Merací rozsah 0 ... 9 999 kVA
Rozlíšenie 0,001 kVA
Presnosť ±(1 % +0,008 kVA)
Zdanlivý výkon
Merací rozsah 10 ... 99,99 kVA
Rozlíšenie 0,01 kW
Presnosť ±(1 % +0,08 kVA),
Zdanlivý výkon
Merací rozsah 100 ... 999,9 kVA
Rozlíšenie 0,1 kVA
Presnosť ±(1 % +0,8 kVA)
Zdanlivý výkon
Merací rozsah 1 ... 9 999 MVA
Rozlíšenie 0,001 MVA
Presnosť ±(1 % +0,008 MVA)
Výkonnostný faktor
Merací rozsah 0 ... 1
Rozlíšenie 0,01
Presnosť ±0,04
Efektívna energia
Merací rozsah 0 ... 9 999 kWh
Rozlíšenie 0,001 kVAh
Presnosť ±(2 % + 0,008 kWh)
Efektívna energia
Merací rozsah 10 ... 99,99 kWh
Rozlíšenie 0,01 kWh
Presnosť ±(2 % + 0,08 kWh)
Efektívna energia
Merací rozsah 100 ... 999,9 kWh
Rozlíšenie 0,1 kWh
Presnosť ±(2 % + 0,8 kWh)
Efektívna energia
Merací rozsah 1 ... 9,999 MWh
Rozlíšenie 0,001 MWh
Presnosť ±(2 % + 0,008 MWh)
Zdanlivá energia
Merací rozsah 0 ... 9 999 kVAh
Rozlíšenie 0,001 kVAh
Presnosť ±(2 % +0,008 kVAh)
Zdanlivá energia
Merací rozsah 10 ... 99,99 kVAh
Rozlíšenie 0,01 kVAh
Presnosť ±(2 % + 0,08 kVAh)
Zdanlivá energia
Merací rozsah 100 ... 999,9 kVAh
Rozlíšenie 0,1 kVAh
Presnosť ±(2 % + 0,8 kVAh)
Zdanlivá energia
Merací rozsah 1 ... 9 999 MVAH
Rozlíšenie 0,001 MVAH
Presnosť ±(2 % + 0,008 MVAh)
Reaktívna energia
Merací rozsah 0 ... 9 999 kvarh
Rozlíšenie 0,001 kvarh
Presnosť ±(2 % +0,008 kVARh)
Reaktívna energia
Merací rozsah 10 ... 99,99 kvarh
Rozlíšenie 0,01 kvarh
Presnosť ±(2 % +0,08 kVARh)
Reaktívna energia
Merací rozsah 100 ... 999,9 kvarh
Rozlíšenie 0,1 kvarh
Presnosť ±(2 % +0,8 kVARh)
Reaktívna energia
Merací rozsah 1 ... 9 999 MVARh
Rozlíšenie 0,001 MVARh
Presnosť ±(2 % + 0,008 MVARh)
Frekvencia
Merací rozsah 45 ... 65 Hz
Rozlíšenie 0,1 Hz
Presnosť ±0,1 Hz
Meranie harmonických kmitočtov
Merací rozsah 1 ... 50 poradové číslo
Rozsah prúdu 0,2 ... 1200 A
Rozsah napätia 10 ... 600 V
Všeobecné technické údaje
Funkcie merania HOLD
Frekvencia 40 ... 1000 Hz
Typ displeja: LCD s podsvietením
Veľkosť displeja 3,7 palca
Pamäťové médium SD karta
Kapacita úložiska 4 GB
Interval ukladania 2 sekundy
Interval skladovania až 120 minút.
Rozhranie RS232
Norma(y) IEC 1010
Spotreba prúdu meracieho zariadenia: 500 mA DC
Prúdová spotreba prúdu prúdové kliešte 34 mA DC
Maximálny priemer kábla 50 mm
Bezpečnostný štandard CAT III 600 V
Rozmery upínacích svoriek: 210 x 64 x 33 mm, upínacia čeľusť: 86 mm (vonkajšia)
Výber rozsahu merania: Automatický, Manuálny
Jazyk ponuky: angličtina (USA), angličtina (Spojené kráľovstvo)
Trieda ochrany (zariadenie) IP20
9V napájanie
Typ zástrčky: Zariadenie - európska zástrčka
Nabíjateľná batéria 8 x 1,5 V AA batérie, alkalické mangánové
Kapacita 3000 mAh
Prevádzkové podmienky 0 ... 50 °C, 10 ... 80 % relatívna vlhkosť
Skladovacie podmienky 0 ... 50 °C, 10 ... 80 % relatívna vlhkosť
Rozmery (D x Š x V) 225 x 125 x 64 mm
Hmotnosť: 1010 g

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 600 V

Zobrazenie: LCD

Fázová detekcia: áno/nie

: ISO

Napájanie: 9 V

Rozmer.: (d x š x v) 225 x 125 x 64 mm

Hmotnosť: 1010 g

Možnosť kalibrácie: vrátane kalibračného certifikátu ISO

Druh merania: 3-fázové

Vlastnosti: s funkciou záznamníka
vr. prúdových klieští
Meranie energie

Šírka: 125 mm

V: 64 mm

Dĺžka: 225 mm

Rozhranie: RS-232

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812651 PCE Instruments PCE-PA 8300-1-ICA sieťový analyzátor Kalibrované podľa (ISO) 3-fázové s funkciou záznamníka, vr. prúdový

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812651 PCE Instruments PCE-PA 8300-1-ICA sieťový analyzátor Kalibrované podľa (ISO) 3-fázové s funkciou záznamníka, vr. prúdový

Popis

Merač výkonu zaujme svojou jednoduchosťou používania. Merač výkonu ukladá všetky namerané hodnoty na SD kartu. Merač výkonu sa môže použiť na meranie výkonu a analýzu siete. Výkon je možné merať wattmetrom až do 9999 MW. Pre analýzu siete dokáže merač výkonu presne určiť harmonické a alikvotné tóny až do 50. rádu.

Všetky namerané hodnoty sa zobrazujú na grafickom LCD displeji. Preto nie je problém zobraziť skreslenia siete pomocou merača výkonu. Pre presnú analýzu siete a výkonu je možné namerané údaje ukladať na pamäťovú kartu SD s voľne nastaviteľným intervalom ukladania. To umožňuje dlhodobé záznamy pomocou merača výkonu.
