Name: PCE Instruments PCE-PA 8500-ICA sieťový analyzátor Kalibrované podľa (ISO) 1fázové, 3-fázové s funkciou záznamníka, vr.
Brand: PCE Instruments
SKU: 3812654
Availability: BackOrder

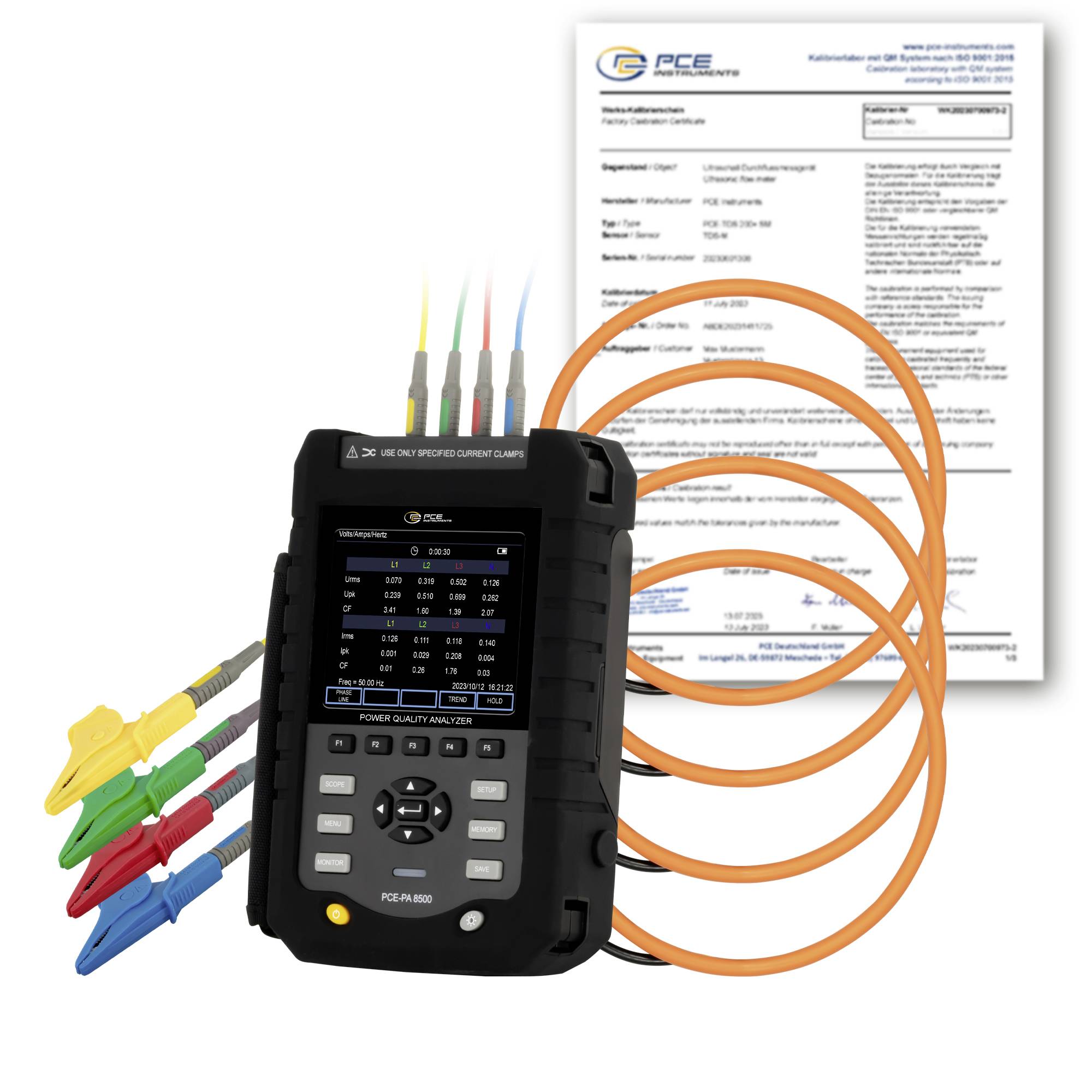

Prenosný analyzátor kvality elektrickej energie s farebnými skúšobnými vodičmi a spirálovitymi oranžovými kábľami pred dokumentom kalibrčného certifikátu.

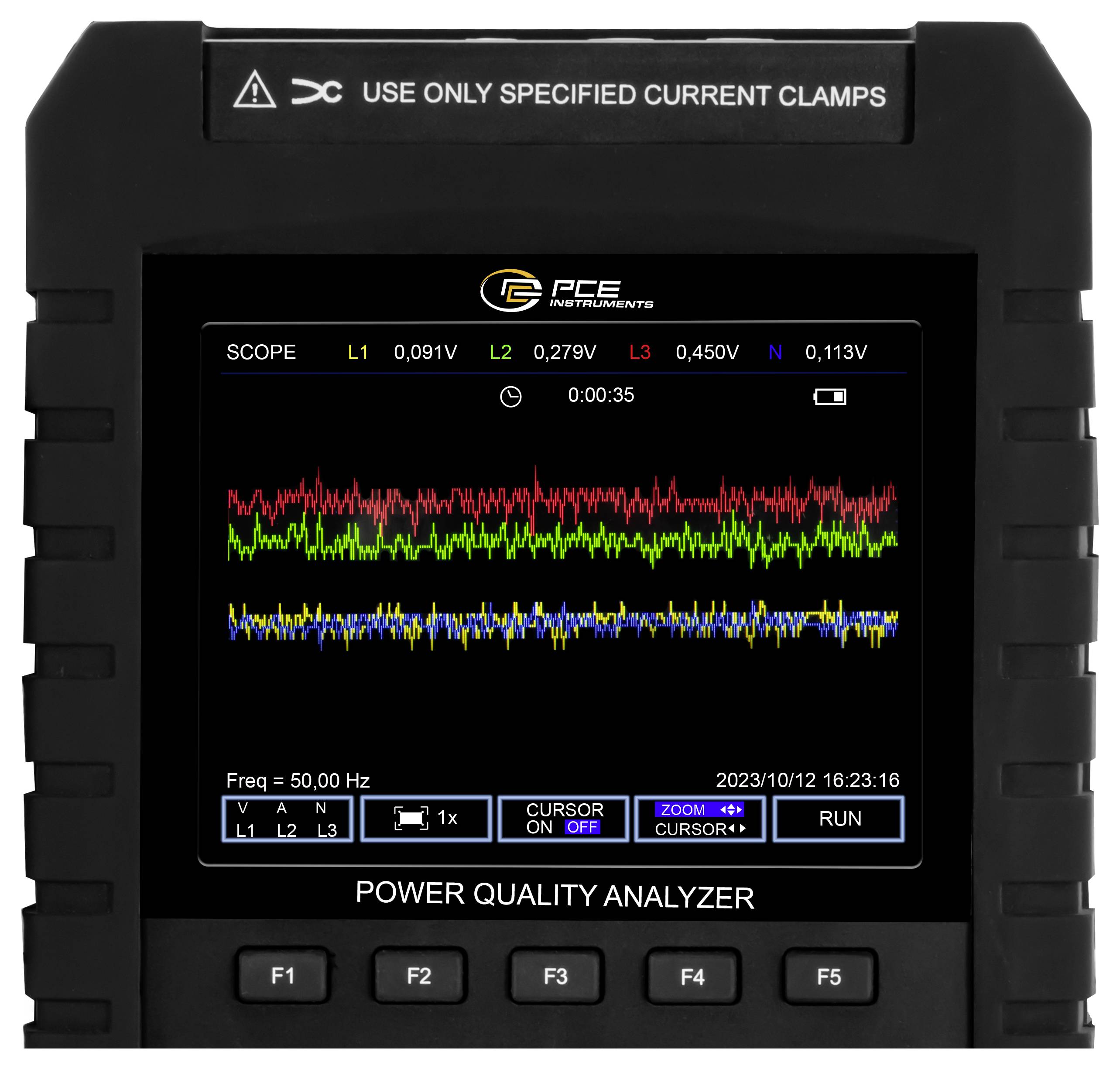

Obrazovka analyzátora kvality elektrickej energie zobrazujúca napäťové priebiehy pre L1, L2, L3 a N s aktuálnym časom a frekvenciou 50,00 Hz.

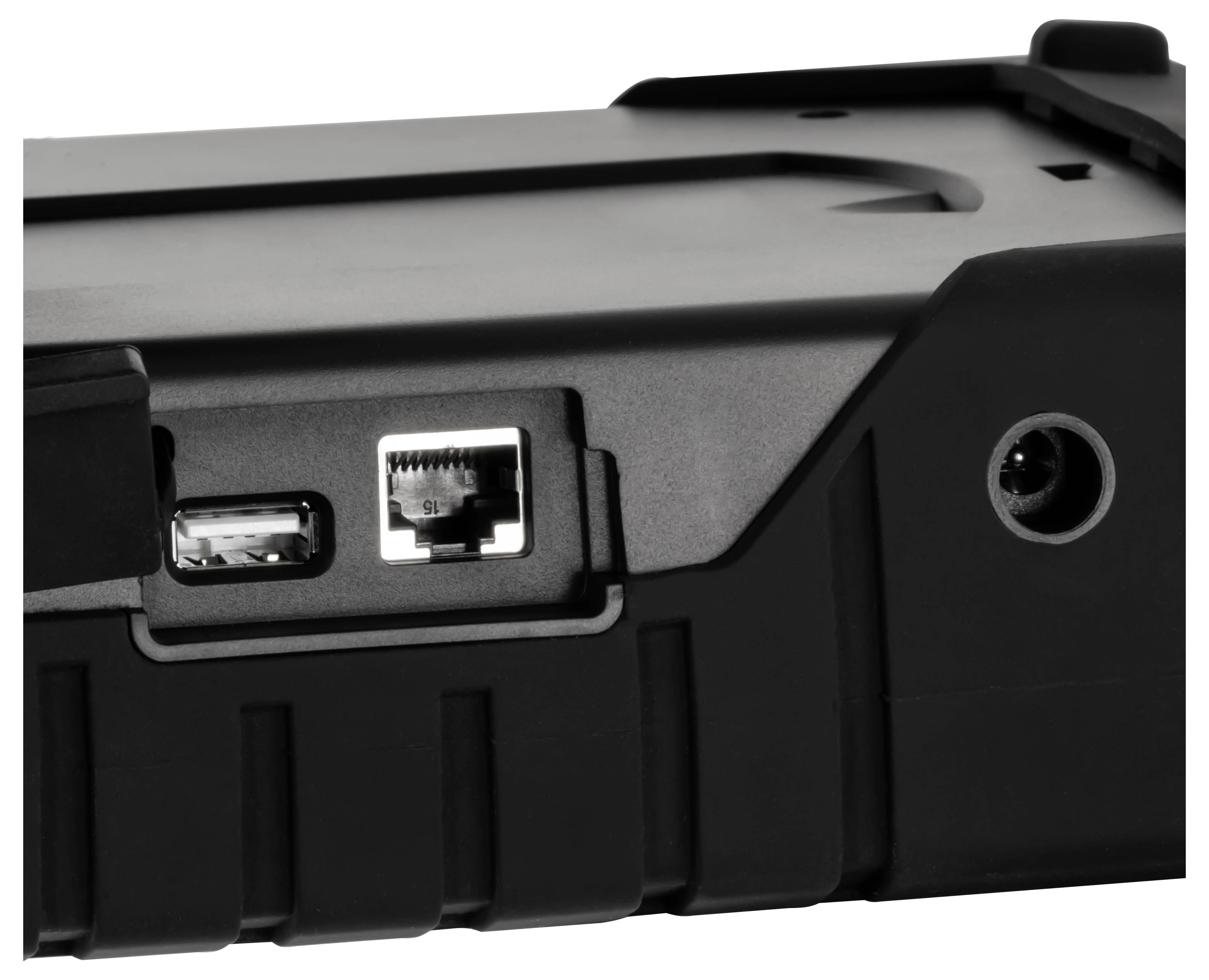

Zblízka panela čierneho zariadenia s USB portom, portom Ethernet a okrúhlym napájacím zdrojom.

Čierny nastaviteľný stojan na notebook s vetrávacími otvormi a skladacími nohami, zobrazený v uhle na bielom pozadí.

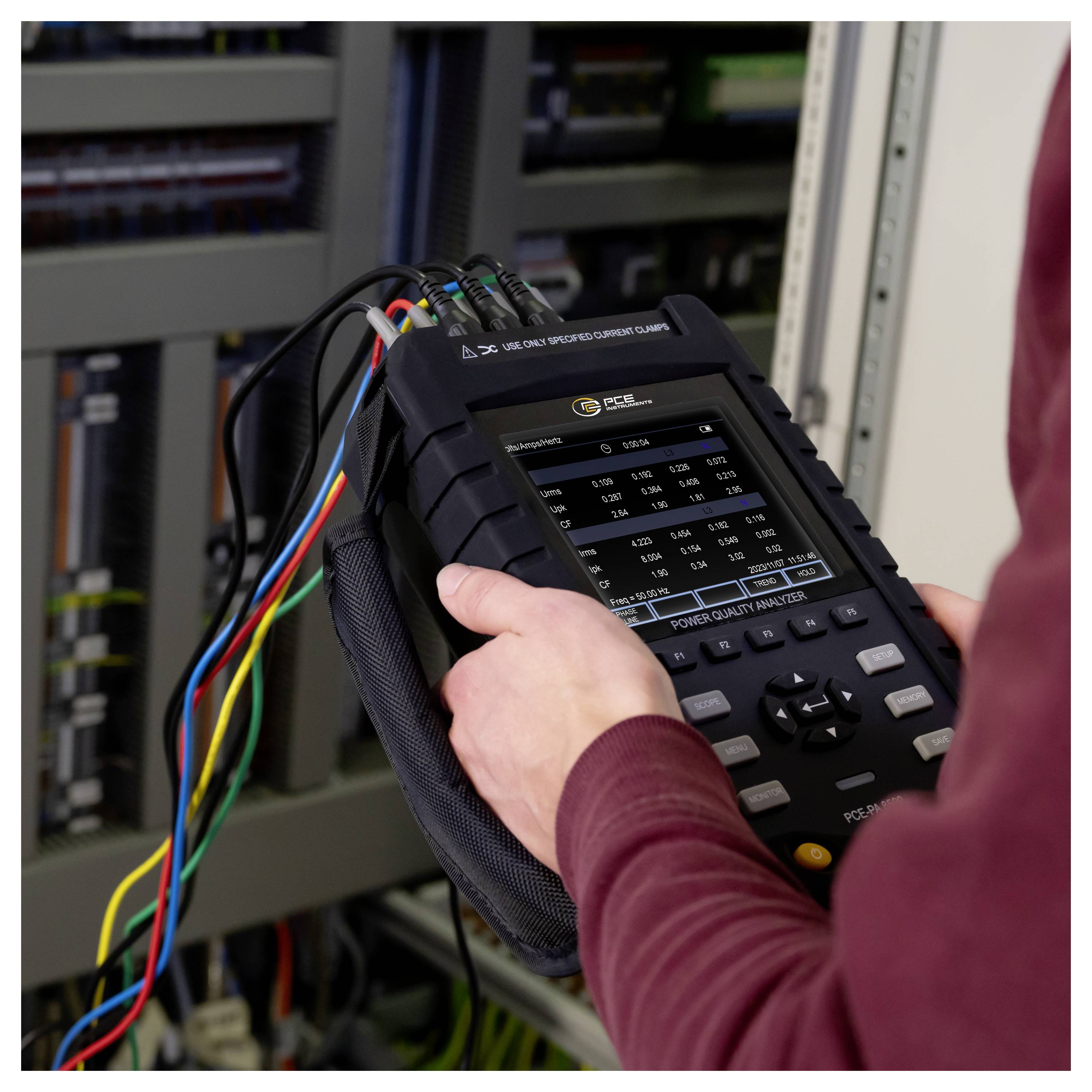

Technik používa prenosný tester káblov na kontrolu viacfarebných sieťových káblov vnútri servera alebo elektrickej skrine.

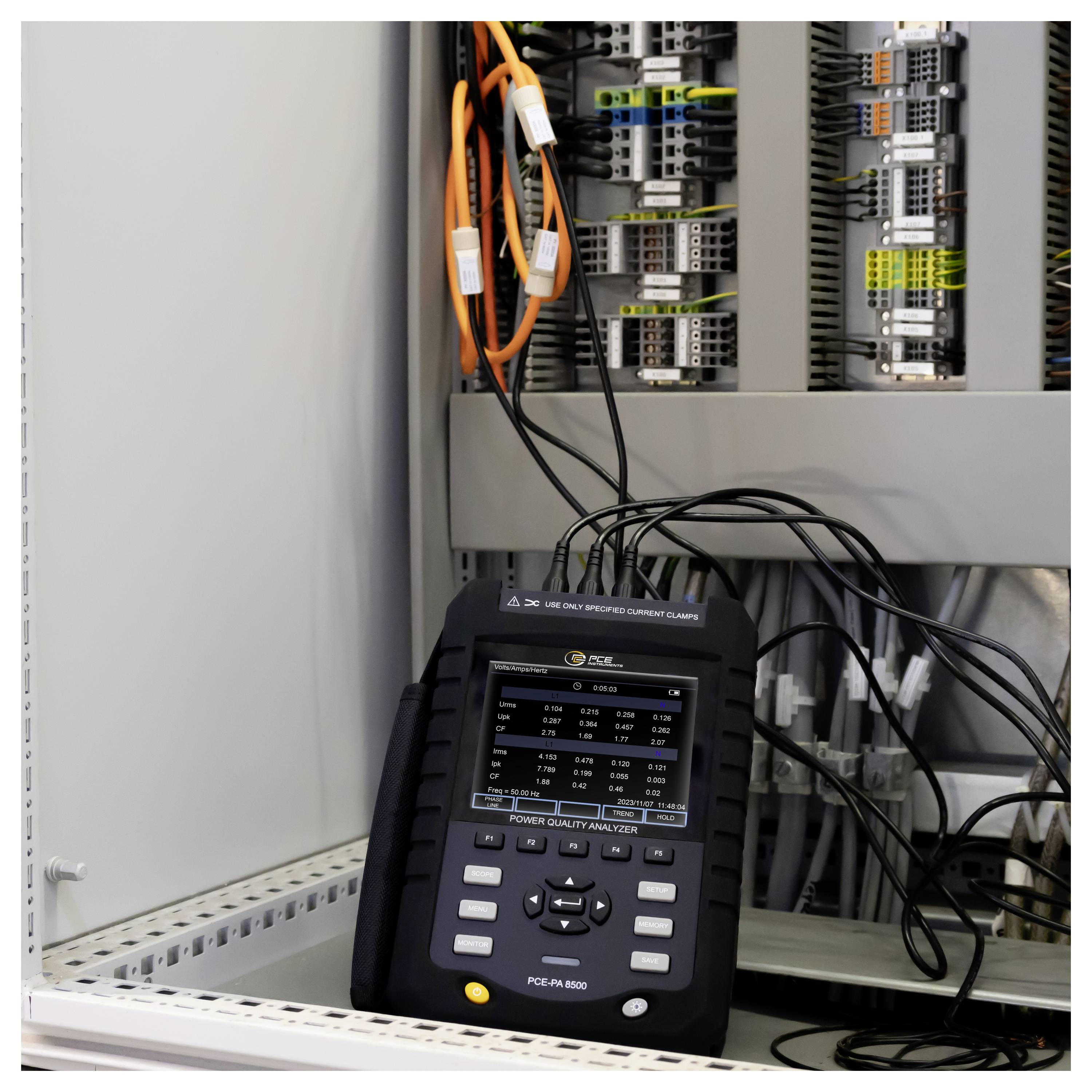

Prenosný analyzátor kvality elektrickej energie pripojený kabelmi vnútri elektrickej rozvádzačovej skrine s obvodovými modulmi a vedením.

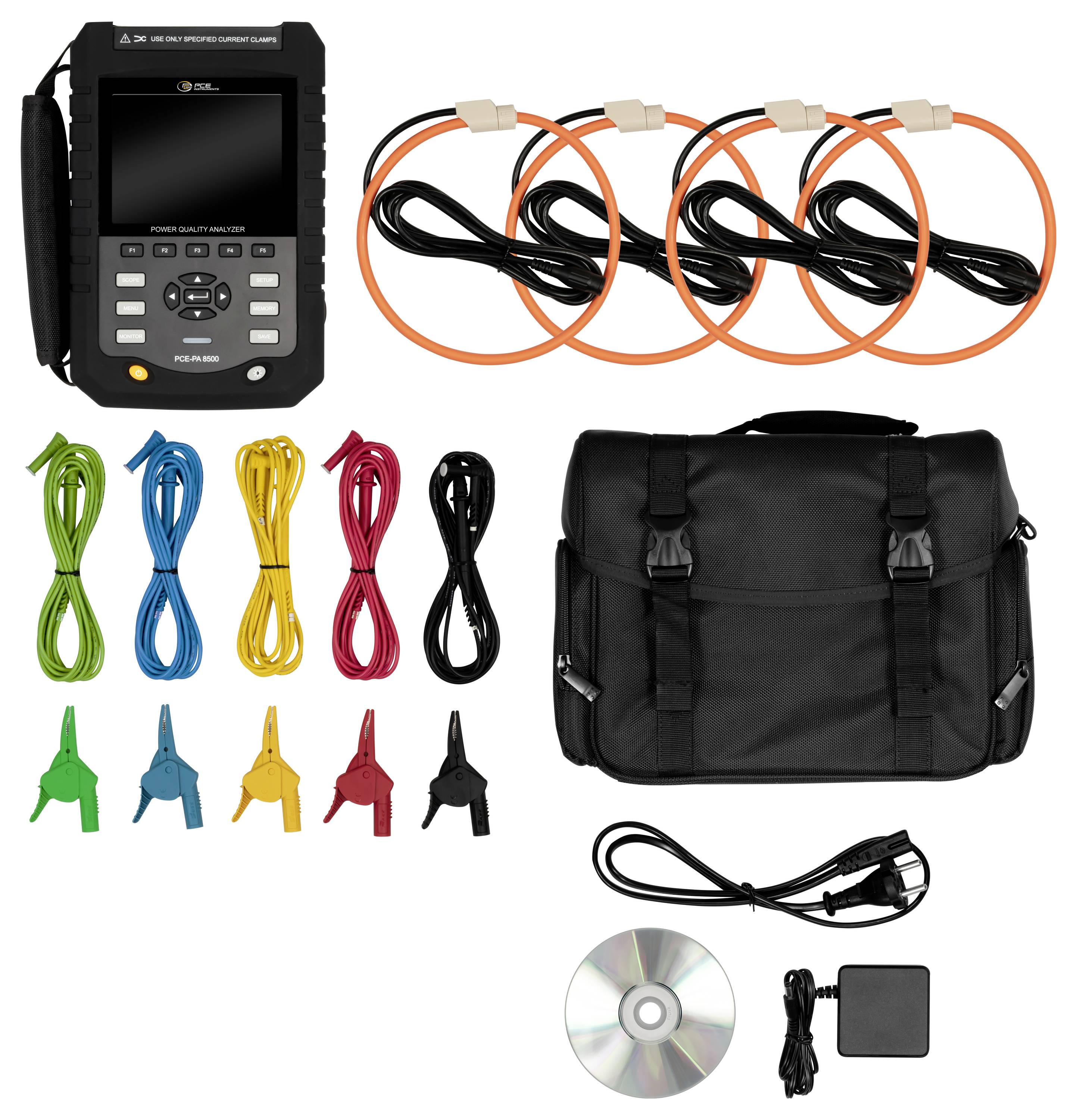

Diagnostický balíček s vreckový skenerom, kablami, farebnými vodičmi, sondami, prenosným puzdrom, napájacím kablom, CD a adaptérom.

1/7

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 12. 2. 2027

Počet

Celkom (4 729,00 € / kus)

4 729,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Analyzátor výkonu PCE Instruments PCE-PA 8500-ICA

Meranie napätia, prúdu, frekvencie
Harmonické, harmonické, zapínací prúd
Meranie výkonu a energie
Poklesy, špičky a blikanie elektrickej siete
Grafické znázornenie priebehu a vektorová grafika
Záznamník údajov s 8 GB úložiskom
Dátové rozhranie LAN a USB
vrátane flexibilných prúdových klieští do 3000 A
Skúšobné normy: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
vrátane kalibračného certifikátu ISO

Dodatočné informácie:

Technické parametre

Jednosmerné napätie
Merací rozsah 1 ... 1000 V
Rozlíšenie 0,1 V
Presnosť ±0,5 % z nameranej hodnoty.
Striedavý prúd (AC)
Merací rozsah 1 ... 1000 V
Rozlíšenie 0,1 V
presnosť ± 0,5 %
Striedavý prúd AC
Merací rozsah 15 ... 5000 A
Rozlíšenie 0,1 A
presnosť ± 3 %
Nábehový prúd
Merací rozsah 15 ... 5000 A striedavého prúdu
Rozlíšenie 0,1 A AC
presnosť ± 3 %
Výkonnostný faktor
Merací rozsah 0 ... 1
Rozlíšenie 0,01
Presnosť ±0,03
Frekvencia
Merací rozsah 42,5 ... 57,5 Hz
Rozlíšenie 0,01 Hz
Presnosť ±0,01 Hz
Frekvencia
Merací rozsah 51 ... 69 Hz
Rozlíšenie 0,01 Hz
Presnosť ±0,01 Hz
Frekvencia
Merací rozsah 385 ... 414 Hz
Rozlíšenie 0,01 Hz
Presnosť ±0,01 Hz
Meranie harmonických kmitočtov
Merací rozsah 1 ... 50 poradové číslo
Aktuálny rozsah 0 ... 100 %
Rozsah napätia 0 ... 100 %
Rozsah THD 0 ... 100 %
Všeobecné technické údaje
Typ displeja: Farebný TFT displej
Veľkosť displeja 2,6 palca
Pamäťové médium Interná pamäť
Úložná kapacita 8 GB
Interval ukladania 1 s
Interval skladovania až 60 minút.
Rozhranie USB, Ethernet
Norma(y) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC 61010-1
Bezpečnostný štandard CAT IV 600 V, CAT III 1000 V
Jazyky ponuky: turečtina, angličtina (USA), poľština, španielčina, nemčina, čínština, ruština, francúzština, portugalčina, kórejčina
Trieda ochrany (zariadenie) IP41
Napájanie 220 ... 240 V striedavého prúdu
Typ zástrčky: Zástrčka Schuko
Batéria/Nabíjateľná batéria 1 x 7,2 V interná nikel-metalhydridová batéria
Kapacita 3800 mAh
Prevádzkové podmienky 0 ... 40 °C, 0 ... 90 % relatívna vlhkosť
Skladovacie podmienky -20 ... 60 °C, 0 ... 90 % relatívna vlhkosť
Rozmery (D x Š x V) 260 x 190 x 67 mm
Hmotnosť: 1880 g

Zástrčka: Ochranná zástrčka

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 600 V
CAT III 1000 V

Zobrazenie: 2,6-palcový farebný TFT displej

Fázová detekcia: áno/nie

Detekcia ochranného vodiča: nie

: ISO

Napájanie: 220 - 240 V/AC

Rozmer.: (d x š x v) 260 x 190 x 67 mm

Hmotnosť: 1880 g

Možnosť kalibrácie: vrátane kalibračného certifikátu ISO

Druh merania: 1fázové
3-fázové

Vlastnosti: s funkciou záznamníka
vr. prúdových klieští
Meranie energie
Odstraňovanie porúch
Grafický displej

Šírka: 190 mm

V: 67 mm

Dĺžka: 260 mm

Rozhranie: USB
Ethernet
USB zariadenia
zásuvka USB 2.0 B

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812654 PCE Instruments PCE-PA 8500-ICA sieťový analyzátor Kalibrované podľa (ISO) 1fázové, 3-fázové s funkciou záznamníka, vr.

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812654 PCE Instruments PCE-PA 8500-ICA sieťový analyzátor Kalibrované podľa (ISO) 1fázové, 3-fázové s funkciou záznamníka, vr.

Popis

Analyzátor výkonu nanovo definuje štandardy v technológii elektrických meraní a ponúka komplexnú škálu funkcií pre presné a detailné merania. Analyzátor výkonu umožňuje presné meranie elektrického napätia, prúdu, frekvencie, harmonických a nárazových prúdov. Okrem toho je možné vykonávať presné merania výkonu a energie, čo umožňuje presné monitorovanie a optimalizáciu spotreby energie.
Pomocou grafického znázornenia priebehov a vektorovej grafiky môžu používatelia vizuálne zachytávať a analyzovať elektrické signály. Tieto funkcie poskytujú prehľad o kvalite elektrického prúdu a pomáhajú pri identifikácii problémov v sieti. Zariadenie dokáže tiež detekovať a zobraziť vlámania, špičky alebo výkyvy v elektrickej sieti.

Tento široký rozsah meraní alebo požadovaný výber umožňuje integrovanému záznamníku údajov s veľkorysou 8 GB pamäťou ukladať a archivovať rozsiahle namerané údaje pre neskoršie vyhodnotenie. To zabezpečuje nepretržitý zber údajov, ktorý je možné aj časovo kontrolovať. Analyzátor výkonu je vybavený rozhraniami LAN a USB, čo umožňuje pohodlný prenos údajov a diaľkové ovládanie. Tieto rozhrania ponúkajú bezproblémovú integráciu analyzátora výkonu do existujúcich sietí a systémov.

Súčasťou balenia sú flexibilné prúdové kliešte s kapacitou až 3000 A, ktoré uľahčujú meranie vysokých prúdov a umožňujú presné výsledky aj v náročných aplikáciách.
Analyzátor výkonu spĺňa medzinárodné testovacie normy (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), čo zaručuje kvalitu a presnosť meraní a zabezpečuje, že spĺňa náročné požiadavky profesionálnych aplikácií.

Či už potrebujete otestovať prevádzkové charakteristiky transformátorov, osvetľovacích systémov alebo spínacej elektroniky, ako sú frekvenčné meniče alebo napájacie zdroje – naše analyzátory výkonu zaručujú najvyššiu presnosť a dokážu presne analyzovať aj zložité tvary signálov.
