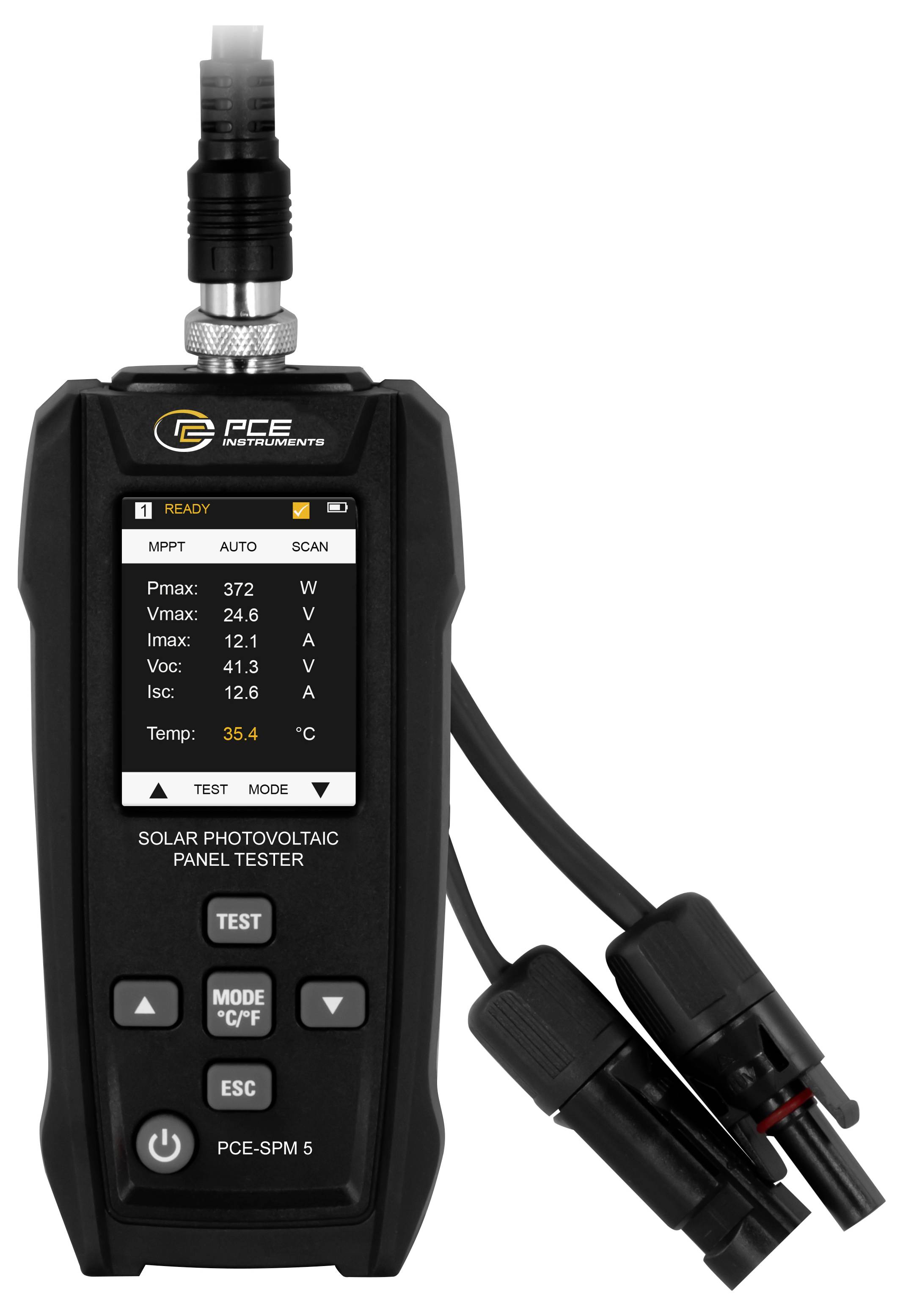

PCE Instruments PCE-SPM 5 skúšačka solárneho panelu
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
Solárny panelový merač PCE Instruments PCE-SPM 5 s meraním charakteristiky IV/PV |Voc 0 … 60 V |Isc 0 … 30 A |Pmax 0 … 800 W
- Meranie IV a PV s automatickým a manuálnym režimom
- Zobrazenie charakteristických kriviek a nameraných hodnôt (IV/PV)
- Farebne kódované znázornenie krivky s tabuľkou
- Zobrazenie údajov o špičkách a elektrických charakteristík
- Pamäť až pre 10 meraní
Technické parametre
- Jednosmerné napätie
- Funkcia merania napätia otvoreného obvodu (Voc)
- Merací rozsah 0 ... 60 V
- Rozlíšenie 0,001 V
- Presnosť +/-1%
- Jednosmerné napätie
- Funkcia napätia MPP (Umpp)
- Merací rozsah 0 ... 60 V
- Rozlíšenie 0,001 V
- Presnosť +/-5%
- Jednosmerný prúd DC
- Funkcia skratového prúdu (Isc)
- Merací rozsah: 0 - 30 A
- Rozlíšenie 0,001 Å
- Presnosť +/-1%
- Jednosmerný prúd DC
- Funkcia prúdu MPP (Impp)
- Merací rozsah: 0 - 30 A
- Rozlíšenie 0,001 Å
- Presnosť +/-5%
- Teplota
- Merací rozsah 0 ... 60 °C
- Rozlíšenie 0,1 °C
- Presnosť 1 °C
- Teplota
- Merací rozsah 32 ... 140 °F
- Rozlíšenie 0,18 °F
- Presnosť +/-1,8 °F
- Výkon
- Funkcia Maximálny výkon (Pmax)
- Merací rozsah 0 ... 800 W
- Rozlíšenie 0,001 W
- Presnosť +/-5%
- Všeobecné technické údaje
- FV vstupy MC4
- Typ displeja: Farebný LC displej s podsvietením
- Veľkosť displeja 2,4 palca
- Frekvencia merania 3-krát za sekundu
- Pamäťové médium Interná pamäť
- Pamäťová kapacita (doplňujúce informácie): Pamäť pre posledných 10 meraní; údaje sa stratia po vypnutí zariadenia.

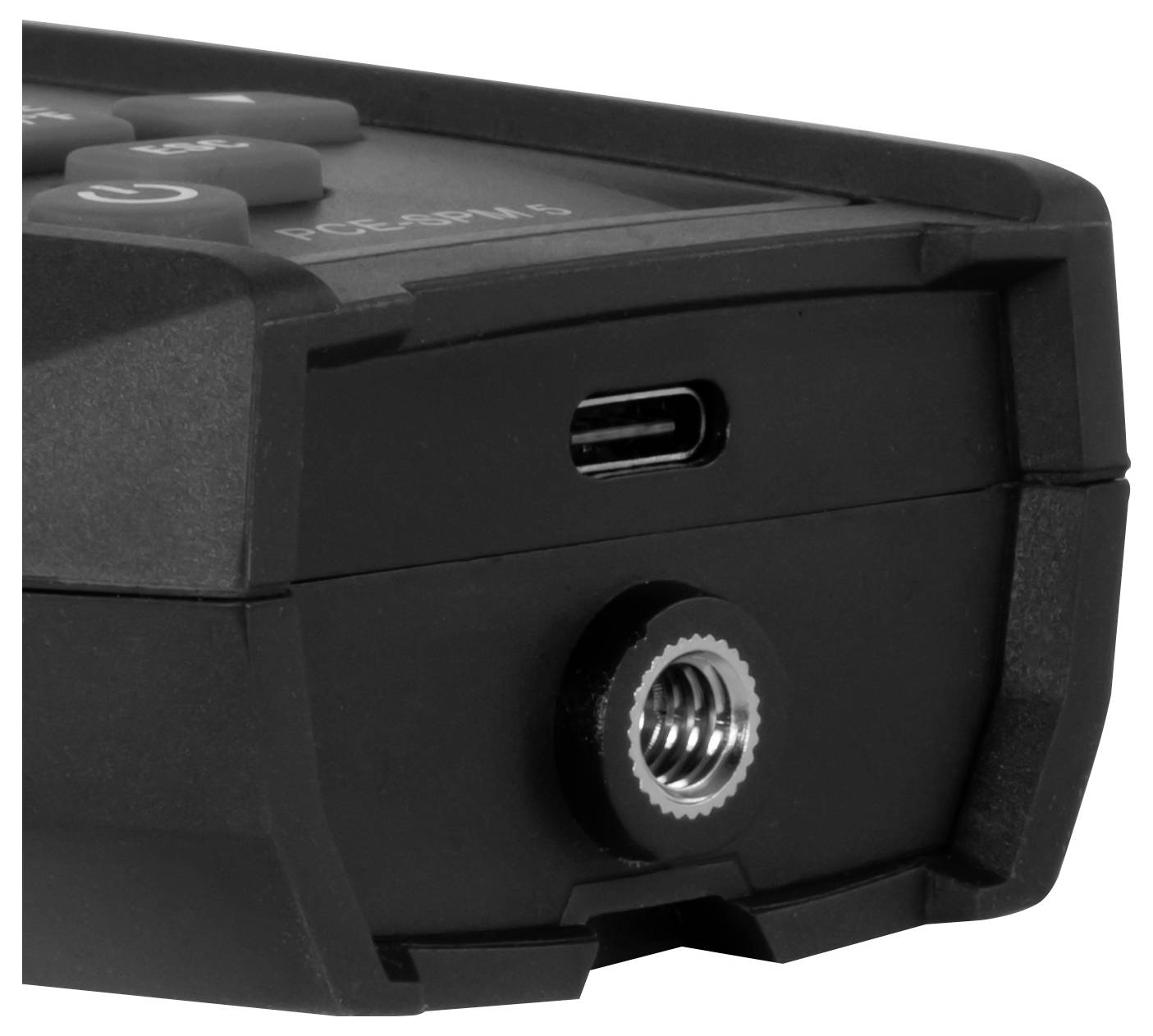

- Rozhranie USB-C
- Automatické vypnutie po 5 minútach
- Jazyk ponuky: angličtina (USA), angličtina (Spojené kráľovstvo)
- Trieda ochrany (zariadenie) IP40
- Napájanie: 5 V DC, 500 mA
- Batéria/Nabíjateľná batéria 1 x 3,7 V interná lítium-iónová batéria
- Kapacita 1000 mAh
- Prevádzkové podmienky: -10 ... 50 °C, 0 ... 80 % relatívnej vlhkosti
- Skladovacie podmienky: -10 ... 60 °C, 0 ... 80 % relatívnej vlhkosti
- Rozmery (D x Š x V) 155 x 73 x 38 mm
- hmotnosť: 253 g
- Kategória výrobku
skúšačka solárneho panelu
- Meracie funkcie
napätie DC
prúd DC
energia
teplota
bez certifikátu
- Rozmer.
(d x š x v) 165 x 73 x 38 mm
- Displej
digitálne
LCD
- Hmotnosť
253 g
- Šírka
73 mm
- V
38 mm
- Dĺžka
165 mm
- Rozhranie
USB-C
Merací prístroj na solárne panely / merací prístroj na charakteristiku fotovoltaiky
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 3841693 PCE Instruments PCE-SPM 5 skúšačka solárneho panelu
Datasheet 3841693 PCE Instruments PCE-SPM 5 skúšačka solárneho panelu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3841693 PCE Instruments PCE-SPM 5 skúšačka solárneho panelu
Popis

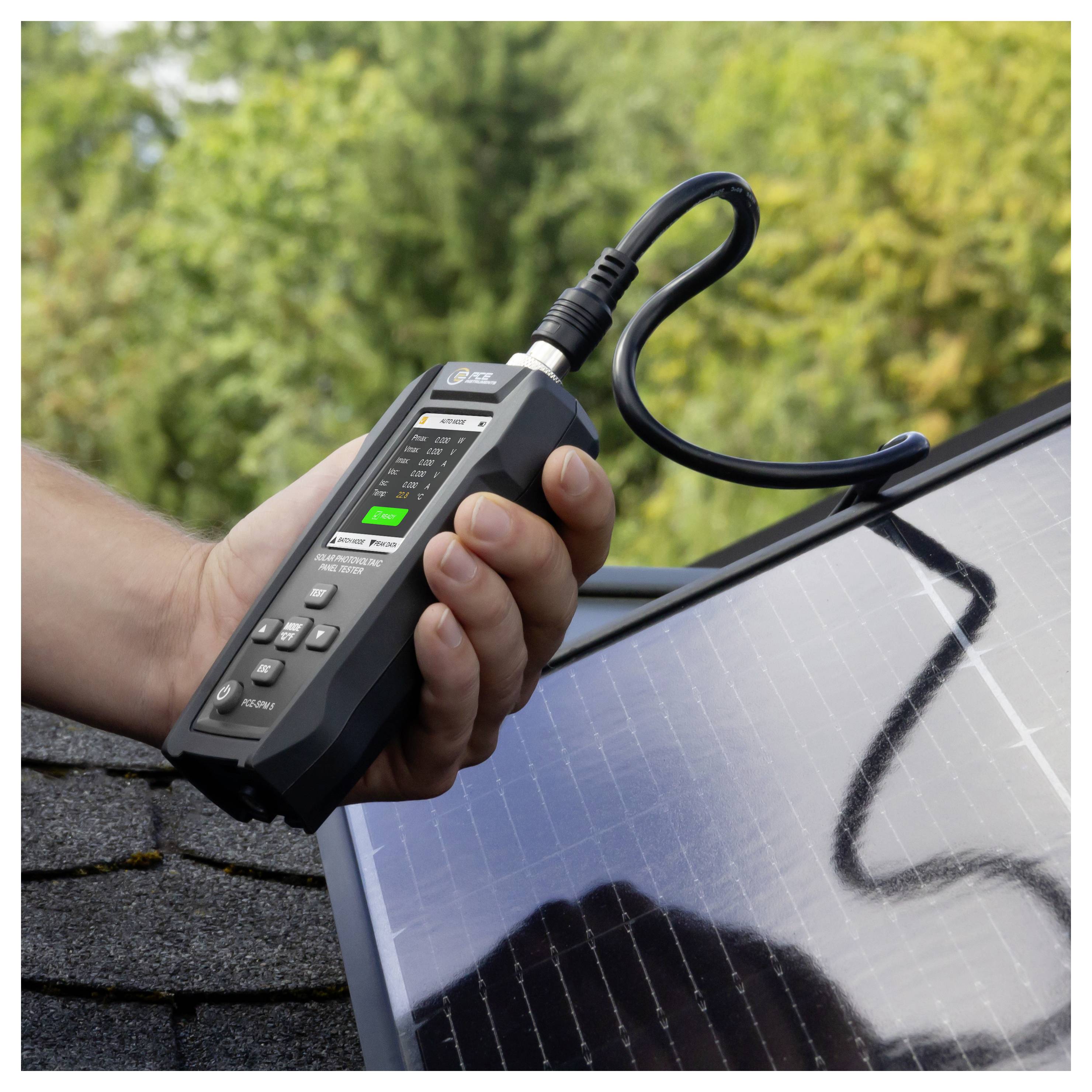

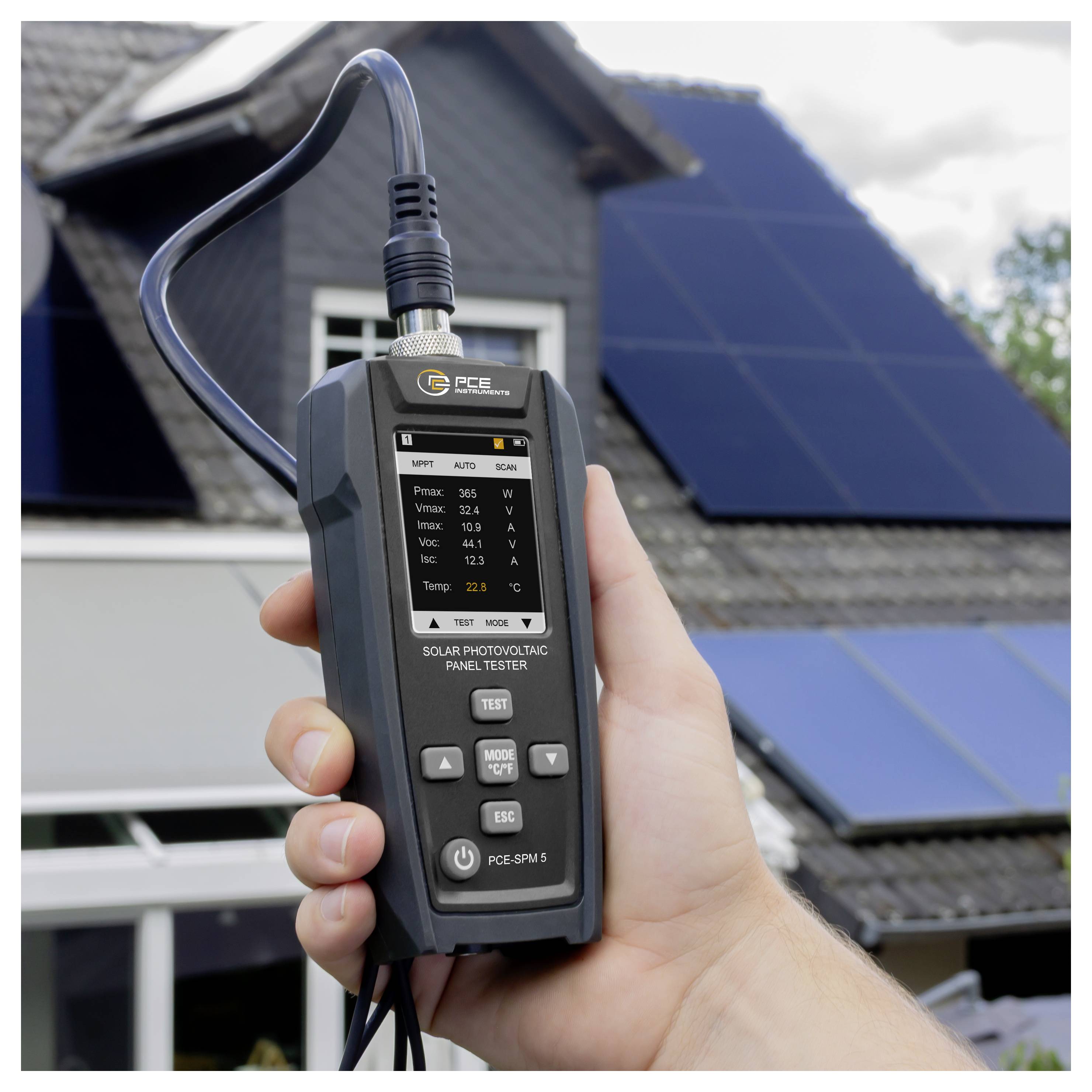

Merací prístroj na solárne panely je merací prístroj na analýzu a vyhodnocovanie fotovoltaických modulov na základe ich elektrických charakteristík. Merací prístroj na solárne panely sa používa na rýchle a spoľahlivé testovanie solárnych modulov priamo na mieste a umožňuje zaznamenávanie najdôležitejších elektrických nameraných hodnôt modulu.
S rozsahom jednosmerného napätia 0 ... 60 V, rozsahom jednosmerného prúdu 0 ... 30 A a maximálnym meraním výkonu až 800 W je merací prístroj pre solárne panely vhodný pre bežné fotovoltaické moduly. Namerané hodnoty sa počas merania spracúvajú a zobrazujú na zariadení. Meracie zariadenie solárnych panelov vykonáva meranie charakteristiky IV a graficky zobrazuje namerané hodnoty ako analýzu krivky IV/PV na obrazovke. Namerané hodnoty sa zobrazujú vizuálne ako krivky. Zobrazenie je farebne odlíšené: prúd (modrá), výkon (fialová) a napätie (čierna), čo umožňuje jasné rozlíšenie parametrov.

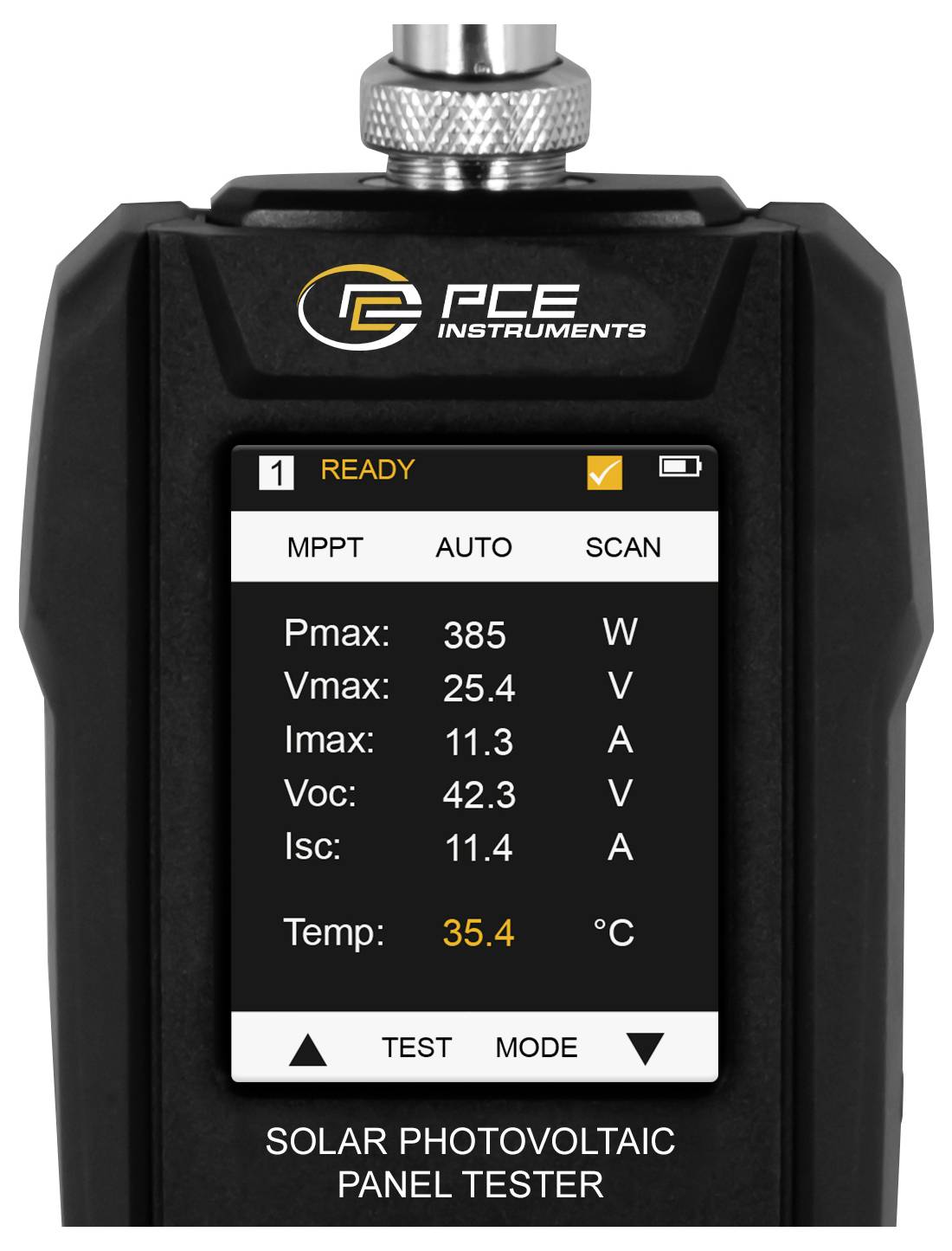

Okrem zobrazenia krivky je k dispozícii aj tabuľka s údajmi, v ktorej sú uvedené namerané hodnoty. Zvýraznené sú tam aj maximálne údaje pre rýchle vyhodnotenie hodnôt výkonu. Meracie zariadenie solárnych panelov určuje najdôležitejšie elektrické parametre, ako je napätie naprázdno (Voc), skratový prúd (Isc), napätie MPP (Umpp), prúd MPP (Impp) a maximálny výkon (Pmax).
Zobrazenie je zabezpečené prostredníctvom integrovaného 2,4-palcového LCD displeja, ktorý zobrazuje krivky aj namerané údaje. Okrem toho sa zaznamenáva teplota modulu. Merací prístroj na solárne panely má internú pamäť až pre 10 sád nameraných údajov, ktoré je možné v zariadení ukladať a vyvolávať. Body merania sa stratia po vypnutí zariadenia. Vďaka svojim všestranným funkciám merania a analýzy je merací prístroj pre solárne panely vhodný na inštaláciu, údržbu a riešenie problémov. Fotovoltaické systémy.
Tento text bol preložený strojovo.
S rozsahom jednosmerného napätia 0 ... 60 V, rozsahom jednosmerného prúdu 0 ... 30 A a maximálnym meraním výkonu až 800 W je merací prístroj pre solárne panely vhodný pre bežné fotovoltaické moduly. Namerané hodnoty sa počas merania spracúvajú a zobrazujú na zariadení. Meracie zariadenie solárnych panelov vykonáva meranie charakteristiky IV a graficky zobrazuje namerané hodnoty ako analýzu krivky IV/PV na obrazovke. Namerané hodnoty sa zobrazujú vizuálne ako krivky. Zobrazenie je farebne odlíšené: prúd (modrá), výkon (fialová) a napätie (čierna), čo umožňuje jasné rozlíšenie parametrov.
Okrem zobrazenia krivky je k dispozícii aj tabuľka s údajmi, v ktorej sú uvedené namerané hodnoty. Zvýraznené sú tam aj maximálne údaje pre rýchle vyhodnotenie hodnôt výkonu. Meracie zariadenie solárnych panelov určuje najdôležitejšie elektrické parametre, ako je napätie naprázdno (Voc), skratový prúd (Isc), napätie MPP (Umpp), prúd MPP (Impp) a maximálny výkon (Pmax).
Zobrazenie je zabezpečené prostredníctvom integrovaného 2,4-palcového LCD displeja, ktorý zobrazuje krivky aj namerané údaje. Okrem toho sa zaznamenáva teplota modulu. Merací prístroj na solárne panely má internú pamäť až pre 10 sád nameraných údajov, ktoré je možné v zariadení ukladať a vyvolávať. Body merania sa stratia po vypnutí zariadenia. Vďaka svojim všestranným funkciám merania a analýzy je merací prístroj pre solárne panely vhodný na inštaláciu, údržbu a riešenie problémov. Fotovoltaické systémy.
Tento text bol preložený strojovo.

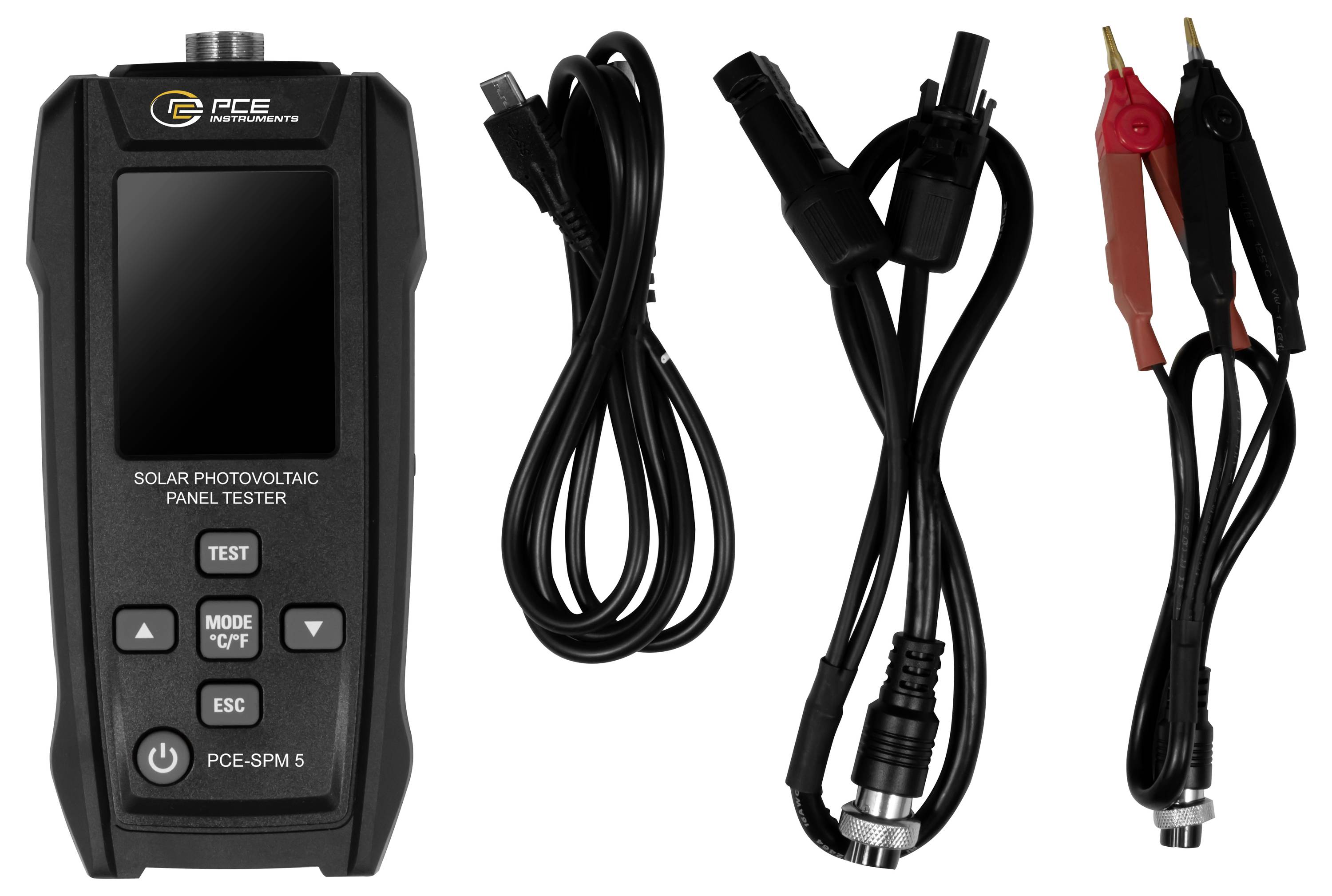

Rozsah dodávky
- 1 x Merací prístroj na solárne panely PCE-SPM 5

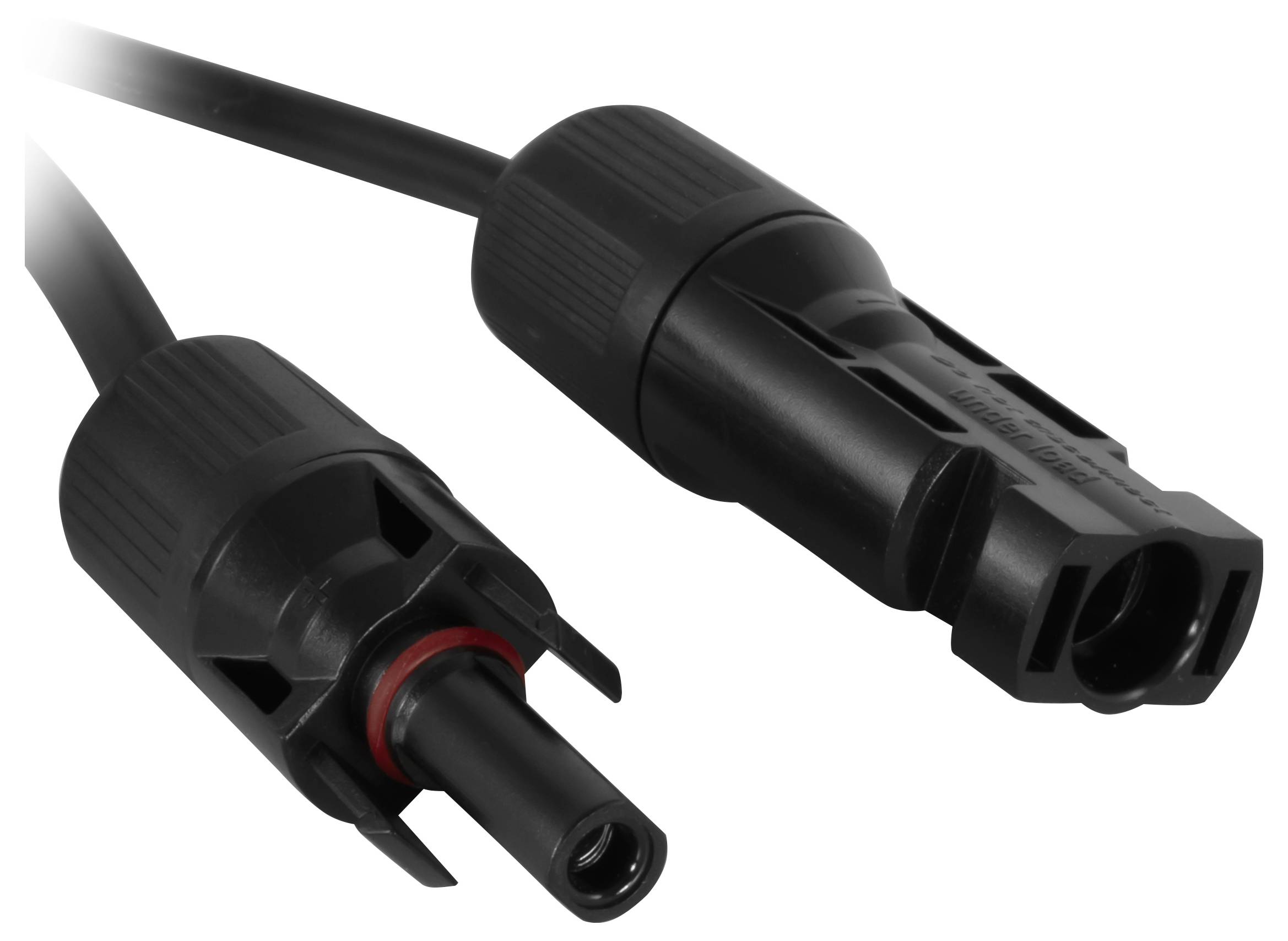

- 1 x kábel MC4 pre pripojenie fotovoltaického panela

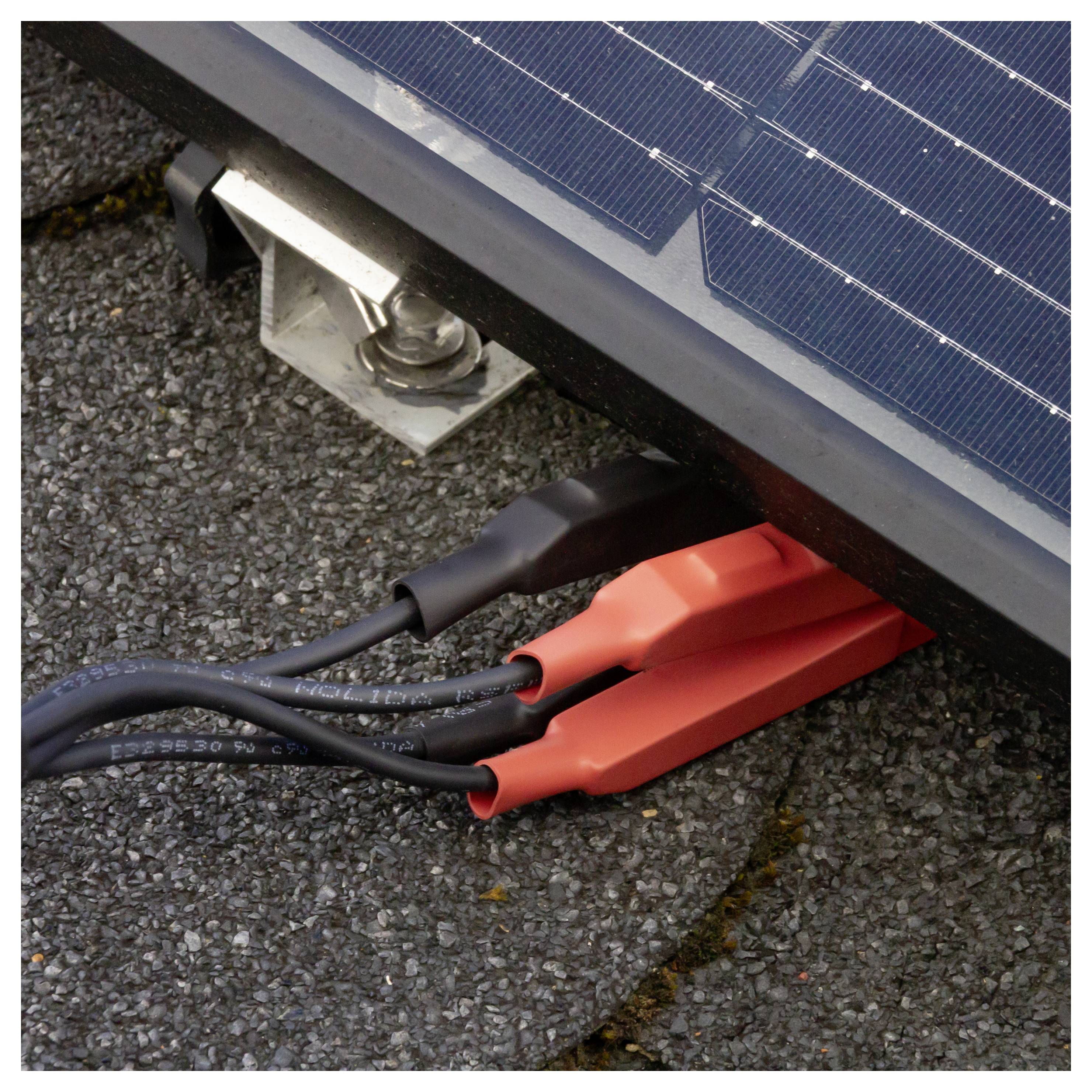

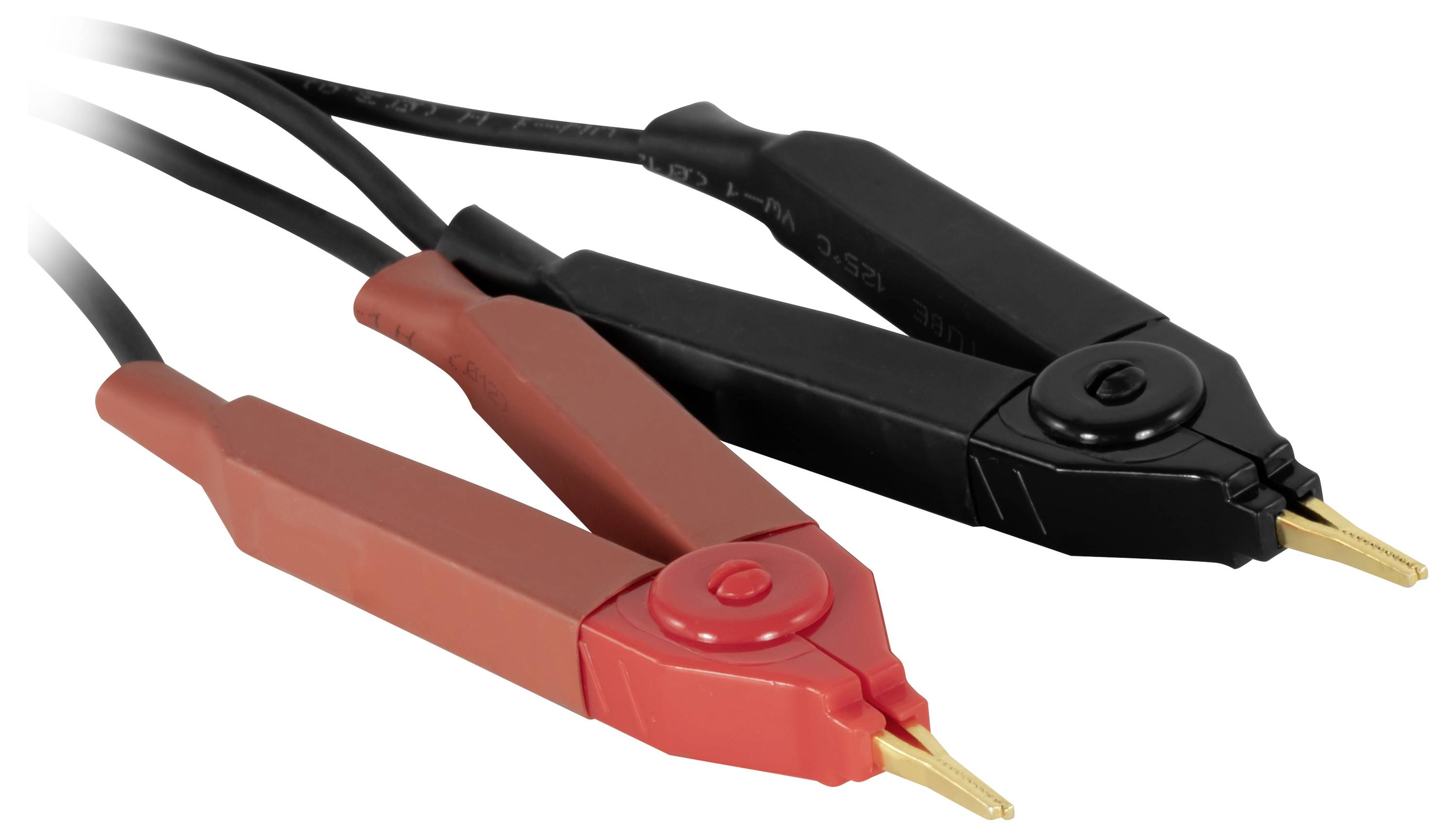

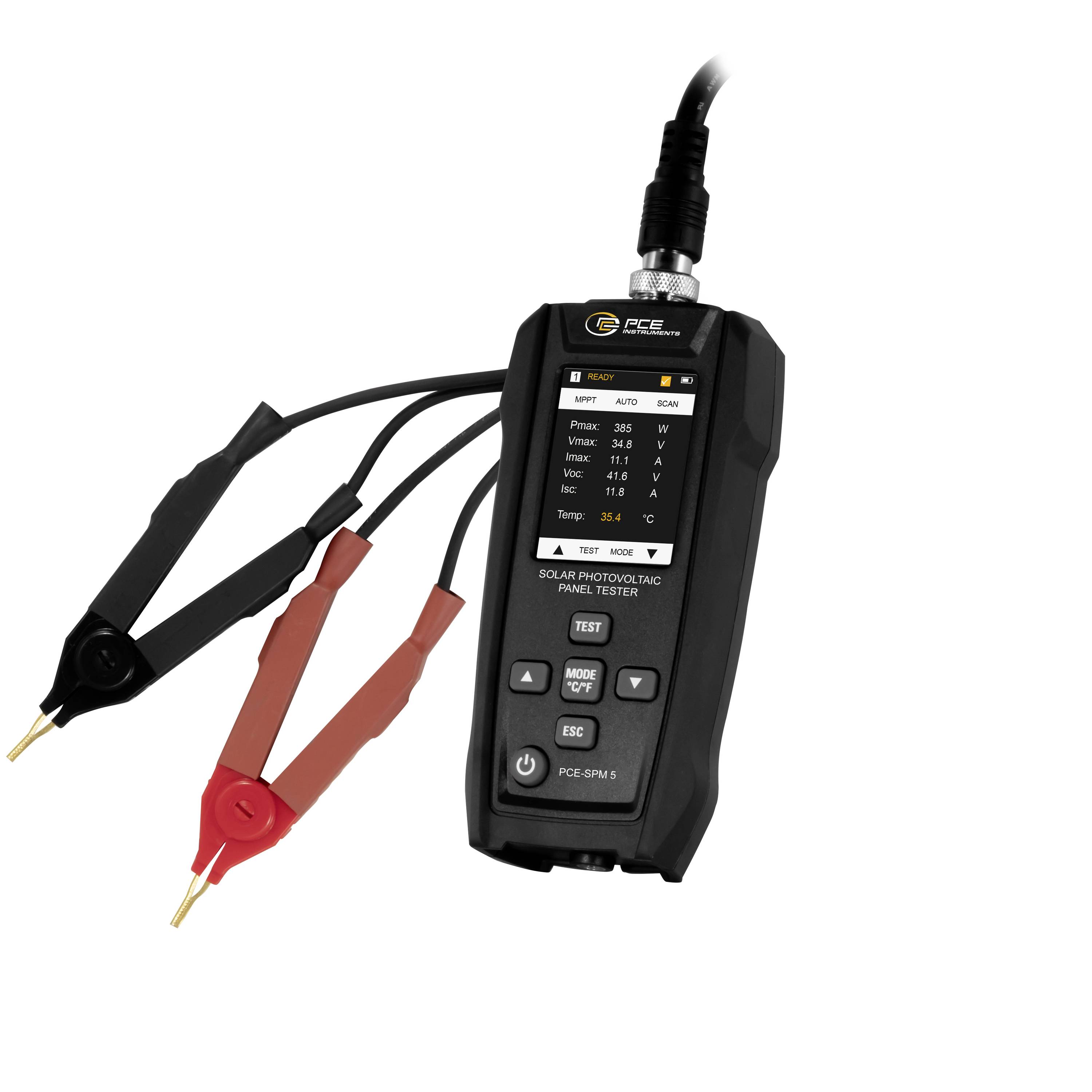

- 1 x sada testovacích káblov s krokosvorkami
- 1 x kábel USB-C
- 1 x Návod na obsluhu
